Русский
Ru-28
Замер напряжения
Данные разъемы для замера напряжения используется для измерения
текущих значений напряжения в системе. Для замера напряжения потребуется
мультиметр (приобретаемый отдельно).

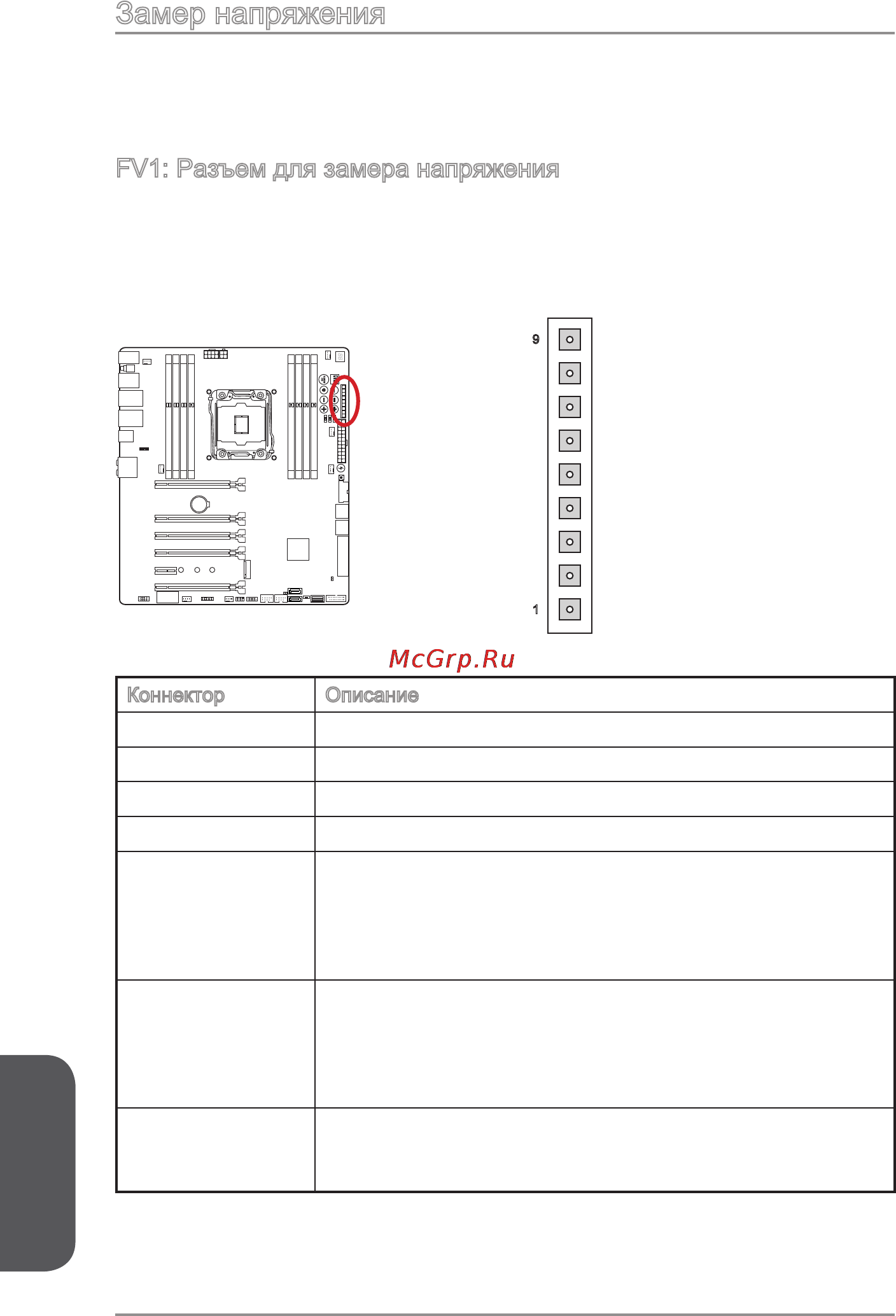

FV1: Разъем для замера напряжения
Для замера напряжения используются дополнительные кабели для замера
напряжения, входящие в комплект поставки материнской платы. Прикрепите
положительный провод мультиметра к кабелю для замера напряжения, а
отрицательный провод к разъему заземления.
VPP01
GND
1
9
VPP23
DDR23
DDR01
VCCIN
CORE
GND
GND
Коннектор Описание
GND (контакт 7~9) Земля
CORE (контакт 6) Питание CPU core.
VPP23 (контакт 5) Источник питания VPP VR для для C/ D DDR памяти.
VPP01 (контакт 4) Источник питания VPP VR для для A/ B DDR памяти.
DDR23 (контакт 3) Напряжение памяти для канала C/ D. Напряжение модуля
памяти DDR – напряжение, которое подается на модули
памяти DDR на материнской плате. Для поддержания
стабильной работы системы при более низких таймингах
памяти может потребоваться более высокое напряжение.
DDR01 (контакт 2) Напряжение памяти для канала A/ B. Напряжение модуля
памяти DDR – напряжение, которое подается на модули
памяти DDR на материнской плате. Для поддержания
стабильной работы системы при более низких таймингах
памяти может потребоваться более высокое напряжение.
VCCIN (контакт 1) Входное напряжение CPU VCC является источником
напряжений процессора, используется для питания
различных блоков процессора.
