Français
Fr-26

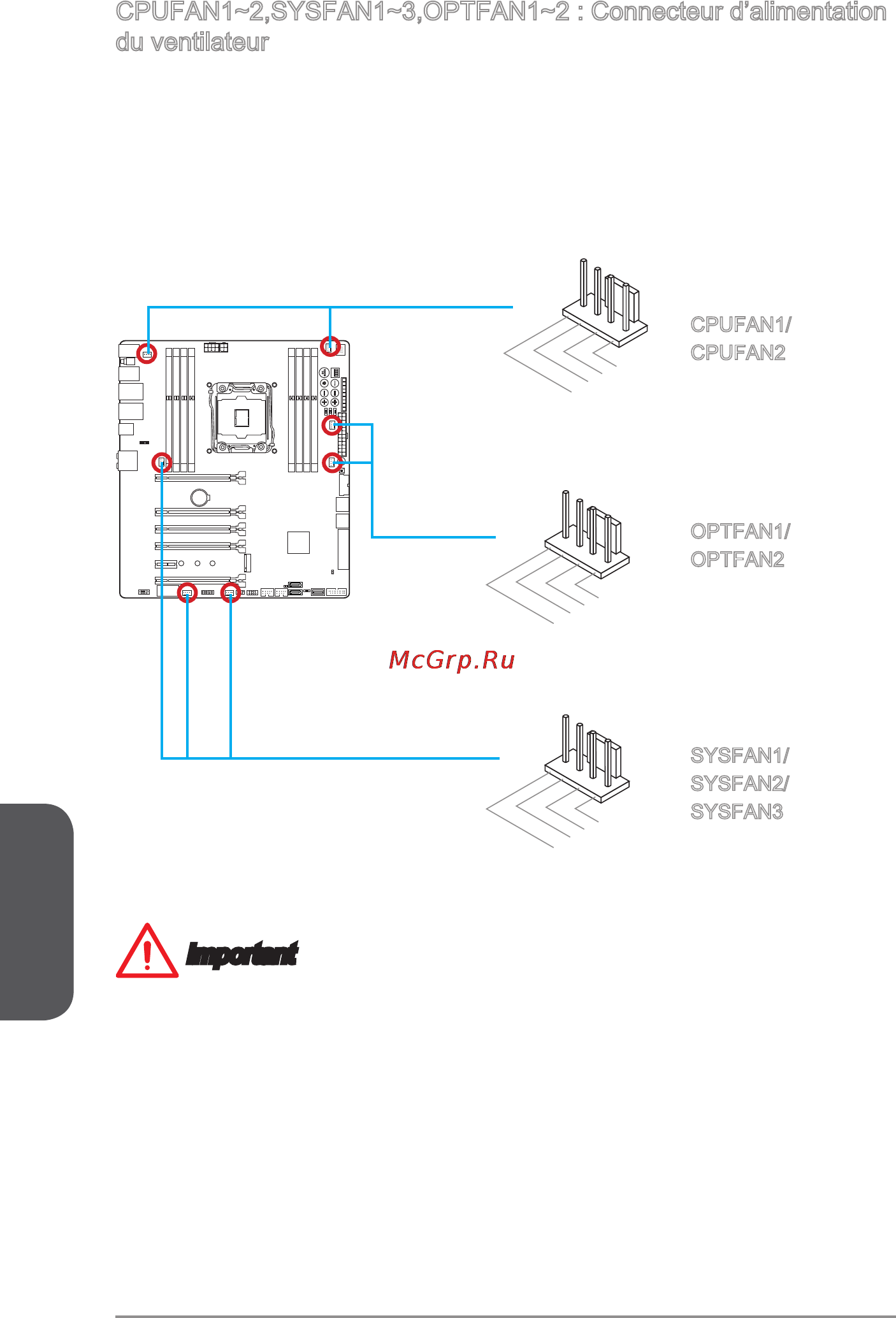

CPUFAN1~2,SYSFAN1~3,OPTFAN1~2 : Connecteur d’alimentation
du ventilateur
Les connecteurs d’alimentation du ventilateur supportent les ventilateurs de type
+12V. Si la carte mère est équipée d’un moniteur du matériel système intégré, vous
devrez utiliser un ventilateur spécial pourvu d’un capteur de vitesse an de contrôler
le ventilateur de l’unité centrale. N’oubliez pas de connecter tous les ventilateurs.
Certains ventilateurs de système se connectent directement à l’alimentation au lieu
de se connecter à la carte mère. Un ventilateur de système peut être relié à n’importe
quel connecteur de ventilateur système.
1.Ground
2.Speed Contro
l
3.Sense
4.NC
1.Ground
2.Speed Contro
l
3.Sense
4.NC
1.Ground
2.+12V
3.Sense
4.Speed Contro
l
CPUFAN1/
CPUFAN2
SYSFAN1/
SYSFAN2/
SYSFAN3
OPTFAN1/
OPTFAN2
Important
•
Veuillez vous référer au site ociel de votre processeur ou consulter votre vendeur
pour trouver ventilateurs de refroidissement CPU recommandés.
•
Le CPUFAN1/ 2 et SYSFAN1/ 2/ 3 susupportent le contrôle Smart fan avec le
mode liner. Vous pouvez installer l’utilitaire Command Center qui contrôlera
automatiquement la vitesse du ventilateur en fonction de la température actuelle.
•
S’il n’y pas assez de ports sur la carte mère pour connecter tous les ventilateurs
du système, des adaptateurs sont disponibles pour connecter directement un
ventilateur à l’alimentation du boîtier.
•
Avant le premier démarrage, assurez-vous qu’aucune câble n’endommage les
lames de ventilateurs.
