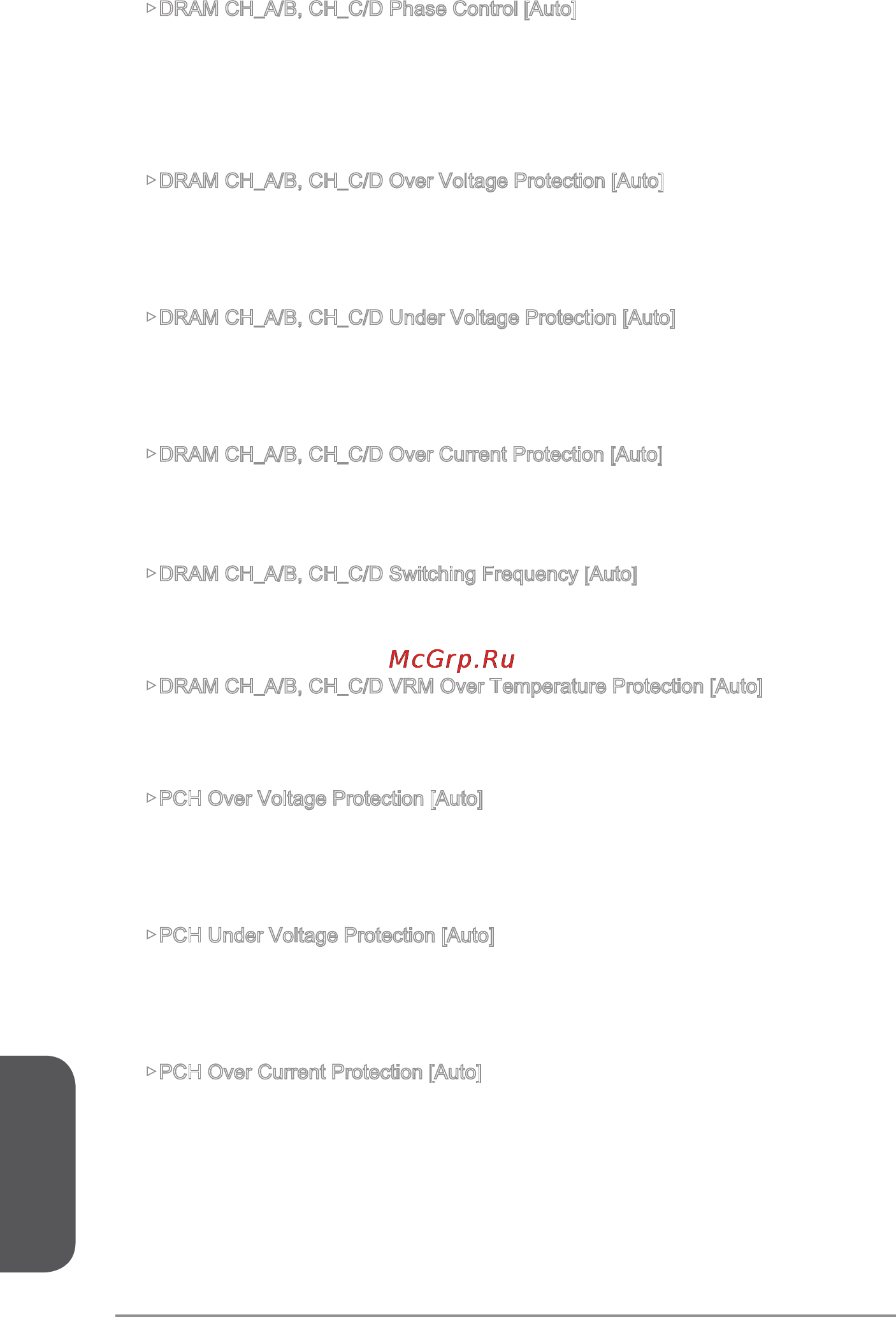

MSI x99a xpower ac [230/250] Русский
![MSI x99a xpower ac [230/250] Русский](/views2/1174531/page230/bge6.png)
Русский
Ru-50
▶DRAM CH_A/B, CH_C/D Phase Control [Auto]
Управление фазами PWM в зависимости от нагрузки процессора. При
установке в “Auto”, BIOS автоматически оптимизирует работу фаз CPU PWM.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Optimized] Устанавливает оптимальный профиль фазы питания.
[Disabled] Выключает функцию переключения фаз питания PWM.
▶DRAM CH_A/B, CH_C/D Over Voltage Protection [Auto]
Устанавливает верхнюю границу максимального напряжения для защиты
DRAM от слишком высокого напряжения. Если установлено “Auto”, BIOS
автоматически настроит этот параметр. Чем выше значение тем ниже
степень защиты и выше вероятность выхода системы из строя.
▶DRAM CH_A/B, CH_C/D Under Voltage Protection [Auto]
Устанавливает нижнюю границу напряжения для защиты DRAM от слишком
низкого напряжения. Если установлено “Auto”, BIOS автоматически настроит
этот параметр. Чем выше значение тем ниже степень защиты и выше
вероятность выхода системы из строя.
▶DRAM CH_A/B, CH_C/D Over Current Protection [Auto]
Устанавливает ограничение по максимальному току для защиты DRAM.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enhanced] Расширяет ограничение тока для защиты памяти.
▶DRAM CH_A/B, CH_C/D Switching Frequency [Auto]
Устанавливает скорость работы PWM для стабилизации напряжения
DRAM и минимизации диапазона пульсаций. При установке в “Auto”, BIOS
автоматически настроит этот параметр.
▶DRAM CH_A/B, CH_C/D VRM Over Temperature Protection [Auto]
Устанавливает верхнее значение температуры на DRAM VRM для защиты от
перегрева. Частота DRAM может быть регулируются, когда DRAM VRM над
заданной температуры. При установке в “Auto”, BIOS настроит этот параметр.
▶PCH Over Voltage Protection [Auto]
Устанавливает верхнюю границу максимального напряжения для защиты
PCH от слишком высокого напряжения. Если установлено “Auto”, BIOS
автоматически настроит этот параметр. Чем выше значение тем ниже
степень защиты и выше вероятность выхода системы из строя.
▶PCH Under Voltage Protection [Auto]
Устанавливает нижнюю границу напряжения для защиты PCH от слишком
низкого напряжения. Если установлено “Auto”, BIOS автоматически настроит
этот параметр. Чем выше значение тем ниже степень защиты и выше
вероятность выхода системы из строя.
▶PCH Over Current Protection [Auto]
Устанавливает ограничение по максимальному току для защиты PCH.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enhanced] Расширяет ограничение тока для защиты PCH.
