Русский
Ru-15

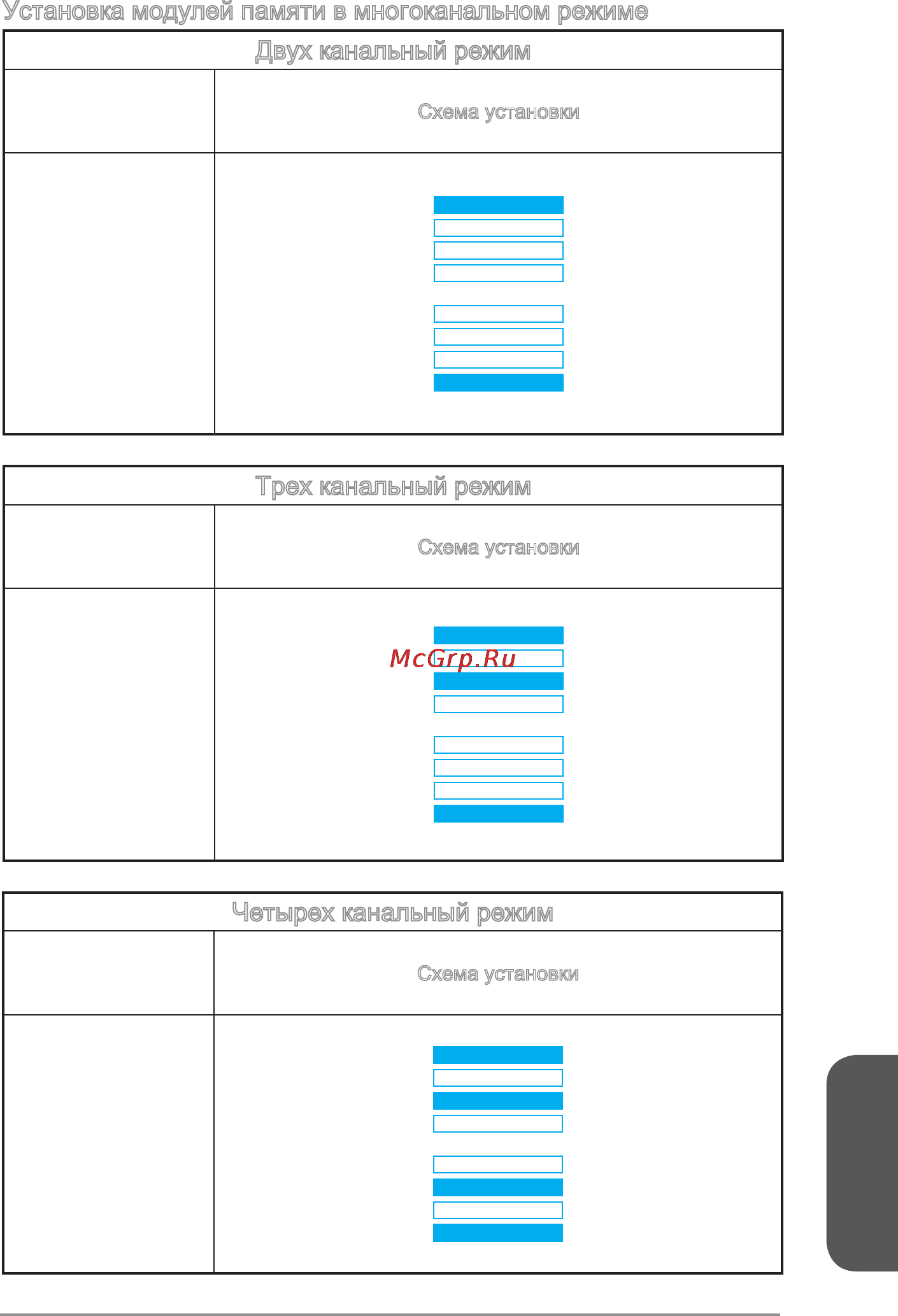

Установка модулей памяти в многоканальном режиме
Двух канальный режим
Установлены
модули DIMM (2
модуля памяти)
Схема установки
DIMM1, DIMM5
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Трех канальный режим
Установлены
модули DIMM (3
модуля памяти)
Схема установки
DIMM1, DIMM3, DIMM5
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Четырех канальный режим
Установлены
модули DIMM (4
модуля памяти)
Схема установки
DIMM1, DIMM3,
DIMM5, DIMM7
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
