Русский
Ru-19

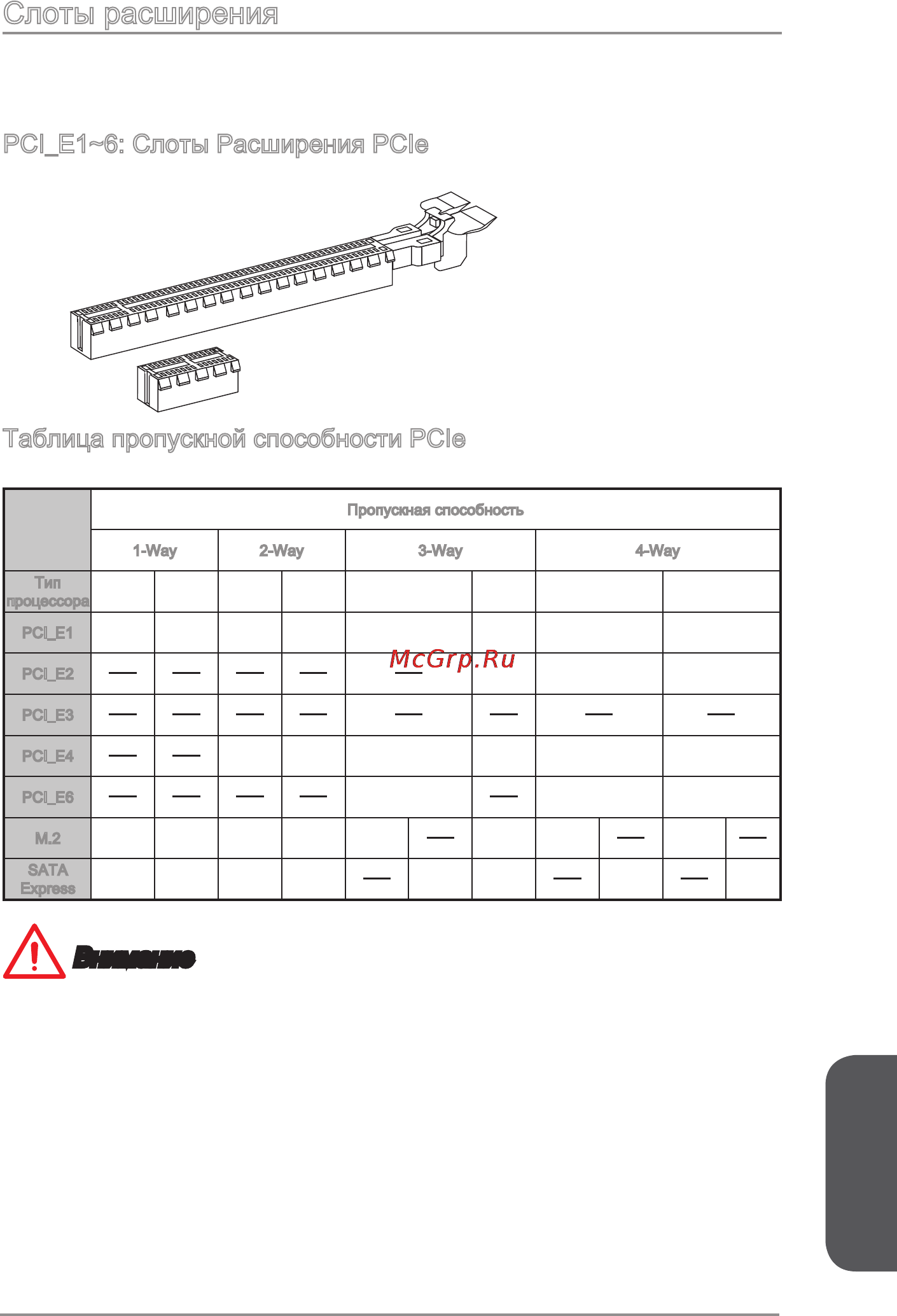

Слоты расширения
Данная материнская плата содержит множество разъемов для установки плат
расширения, в частности, дискретных видеокарт или звуковых карт.
PCI_E1~6: Слоты Расширения PCIe
Слот PCIe поддерживает платы расширения с интерфейсом PCIe.
PCIe 2.0 x1 слот
PCIe 3.0 x16 слот
Таблица пропускной способности PCIe
■ 3.0 = PCIe Gen 3.0 линии, 2.0 = PCIe Gen 2.0 линии
Пропускная способность
1-Way 2-Way 3-Way 4-Way
Тип
процессора
40
линий
28
линий
40
линий
28
линий
40 линий
28
линий
40 линий 28 линий
PCI_E1
3.0 x16 3.0 x16 3.0 x16 3.0 x16 3.0 x16 3.0 x8 3.0 x8 3.0 x8
PCI_E2
3.0 x8 3.0 x8 3.0 x8
PCI_E3
PCI_E4
3.0 x16 3.0 x8 3.0 x16 3.0 x8 3.0 x16 3.0 x8
PCI_E6
3.0 x8 3.0 x8 3.0 x4
M.2
3.0 x4 3.0 x4 3.0 x4 3.0 x4 2.0 x2
3.0 x4 2.0 x2 2.0 x2
SATA
Express
2.0 x2 2.0 x2 2.0 x2 2.0 x2
2.0 x2 2.0 x2 2.0 x2 2.0 x2
Внимание
•
Процессоры с 28 линиями не поддерживают технологию 4-Way NVIDIA
®
SLI
™
.
•
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот PCI_E1.
•
Перед установкой или извлечением плат расширения убедитесь, что шнур
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
