Русский
Ru-11
Установка ЦП и радиатора
При установке процессора обязательно установите радиатор ЦП. Радиатор ЦП
предупреждает перегревание и обеспечивает стабильность работы системы.
Ниже представлены инструкции по правильной установке процессора и
радиатора ЦП. Неправильная установка приводит к выходу из строя процессора
и материнской платы.
Видео Демонстрация
Смотрите видео, чтобы узнать как установить процессор и
кулер: http://youtu.be/WPhyn2C5mgs

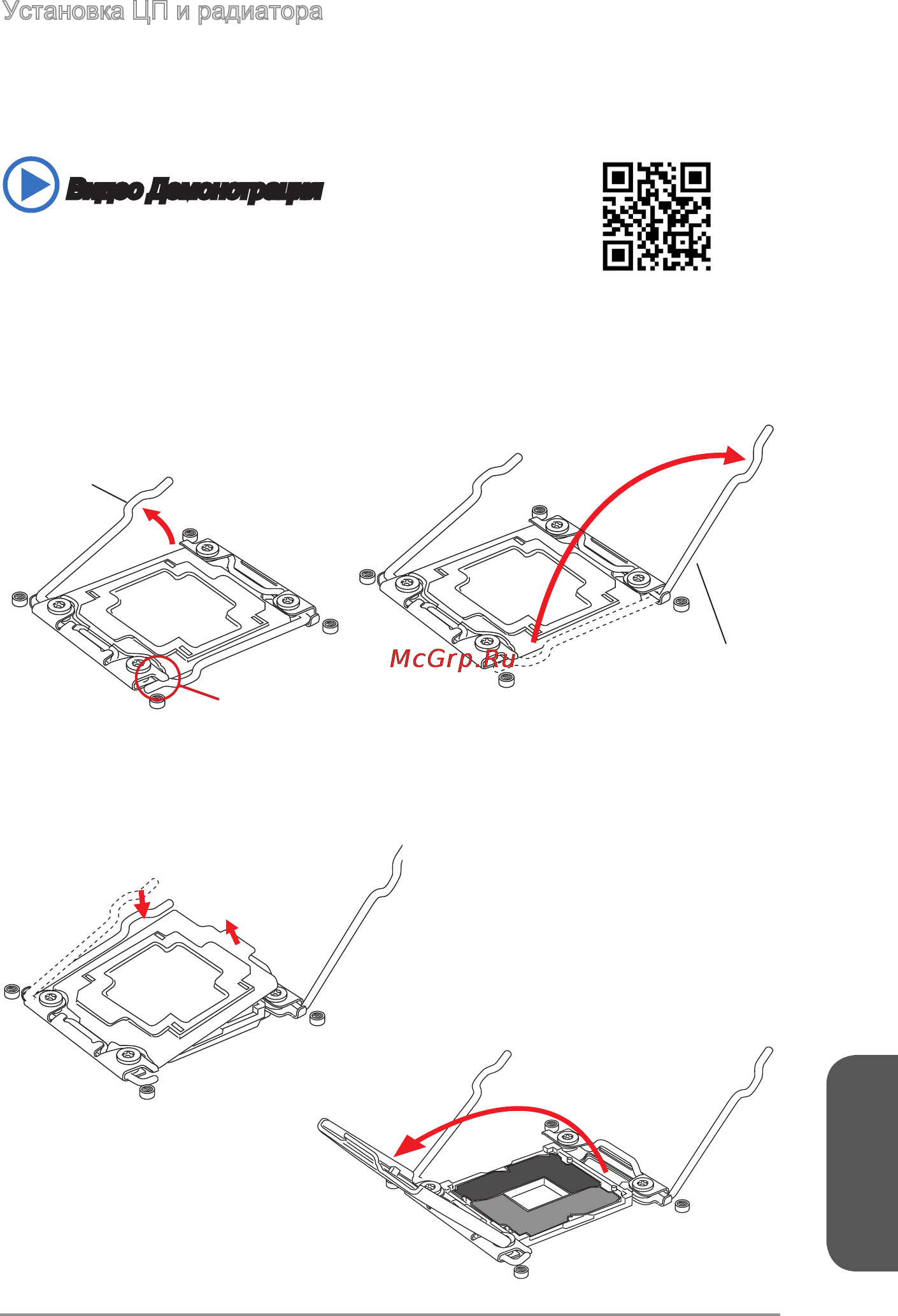

3. Откройте загрузочную пластину, надавив на петличный рычаг.
4. Возьмитесь за выступ, как только он приподнимется над сокетом и
полностью откройте загрузочною пластину.
1. Поднимите петличный рычаг. Вы можете идентифицировать петличный
рычаг как показано на рисунке ниже. На одном из концов рычага имеется
специальный зацеп.
2. Поднимите прижимной рычаг.
Рычаг фиксации
Рычаг фиксации
Удерживающая
петля
