Русский
Ru-35

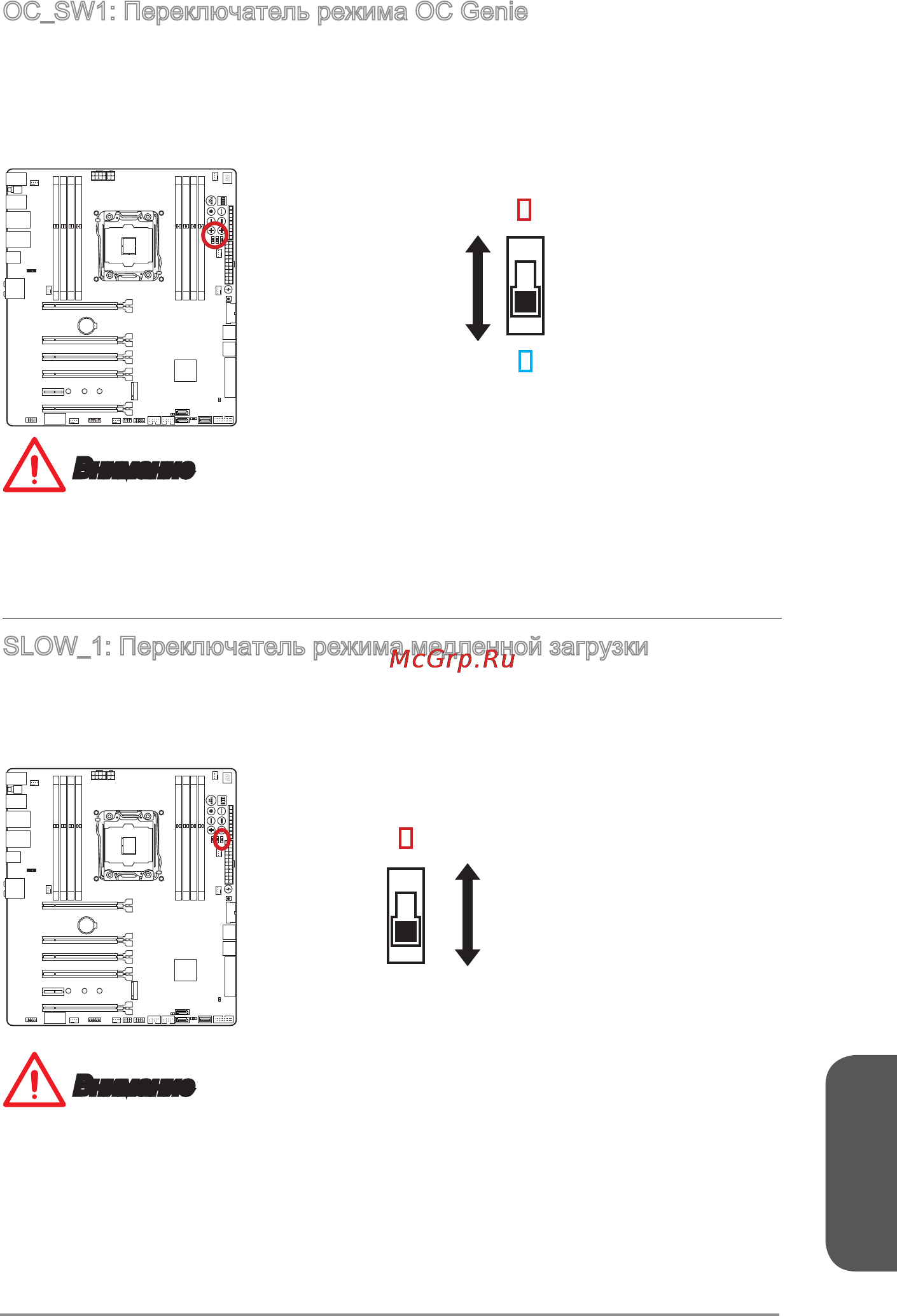

OC_SW1: Переключатель режима OC Genie
Этот переключатель обеспечивает два режима разгона (Режим 1 и Режим
2) для функции OC Genie. Нажав кнопку OC Genie, процесс разгона будет
осуществляться в соответствии с настройками этого переключателя. Режим1,
это значение по умолчанию. Режим 2 позволяет функции OC Genie разгонять
частоты процессора/системы выше чем Режим1.
Красный светодиод
Режим 1
(По умолчанию)
Режим 2
Синий светодиод
Внимание
•
Режим 1: Для обычных пользователей использование оригинального
вентилятора.
•
Режим 2: Для OCers использование вентилятора лучшего отвода тепла, таких
как жидкостного охлаждения или заказчика по требования.
SLOW_1: Переключатель режима медленной загрузки
Этот переключатель используется в случае применения систем охлаждения
LN2, что в свою очередь позволяет создать экстремальные условия для
оверклокинга. Это по позволяет загружаться при стабильной частоте процессора
и предотвращает сбой в работе.
Нормальное
(По умолчанию)
Включено
(Включите эту
перемычку во
время прохождения
процедуры POST.)
Красный
светодиод
Внимание
•
На свой страх и риск, пользователи попытаться произвести разгон при
экстремально низких температурах. Результаты разгона могут различаться от
модели процессора.
•
ВНИМАНИЕ! Не устанавливайте эту перемычку в положение “Enabled”
при выключении питания, в противном случае систему будет невозможно
загрузить.
