Русский
Ru-55

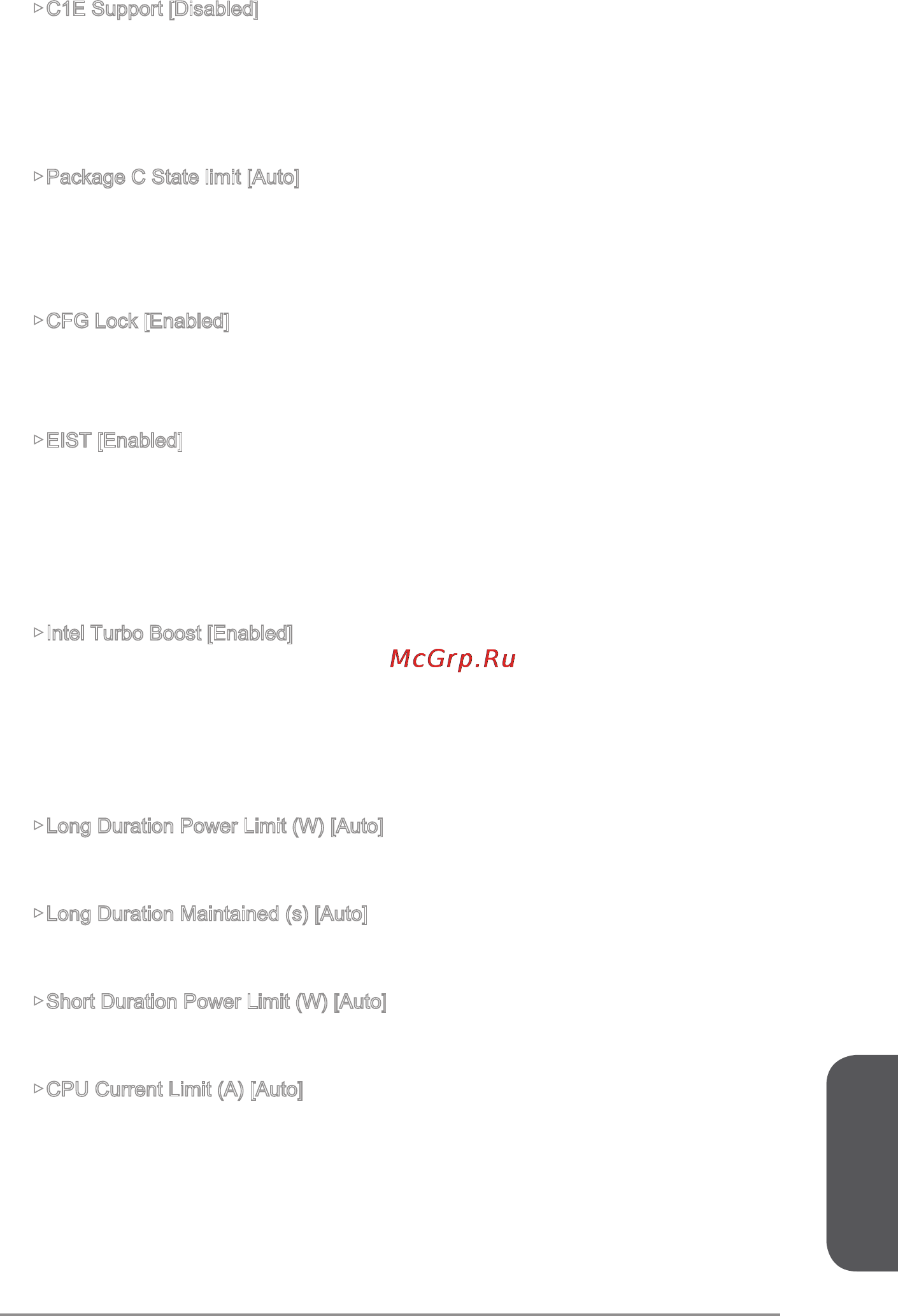

▶C1E Support [Disabled]
Включение или выключение функции C1E для энергосбережения в состоянии
остановки. Этот элемент появляется при включении “Intel C-State”.
[Enabled] Включение функции C1E для снижения частоты и напряжения
процессора для энергосбережения в состоянии остановки.
[Disabled] Функция выключена.
▶Package C State limit [Auto]
Данный параметр позволяет выбрать режим C-state для энергосбережения
при простое системы. Этот элемент появляется при включении “Intel C-State”.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[C0~C6] Уровни энергосбережения от высокого к низкому (C6, C2, C0).
▶CFG Lock [Enabled]
Заблокировать или разблокировать MSR 0xE2[15], бит блокировки CFG.
[Enabled] Заблокирует бит блокировки CFG.
[Disabled] Разблокирует бит блокировки CFG.
▶EIST [Enabled]
Включение или выключение технологии Enhanced Intel
®
SpeedStep. Этот пункт
появится, когда “Simple/ Advanced Mode” установлено в [Simple].
[Enabled] Включение EIST для регулировки напряжения и частоты
ядра процессора. Этот пункт может снизить среднее
энергопотребление и тепло.
[Disabled] Выключение EIST.
▶Intel Turbo Boost [Enabled]
Включение или выключение Intel
®
Turbo Boost. Этот пункт для простого
режима и появляется, когда установленный процессор поддерживает данную
функцию.
[Enabled] Включение этой функции приводит к автоматическому
увеличению производительности процессора.
[Disabled] Функция выключена.
▶Long Duration Power Limit (W) [Auto]
Настроить предельную мощность TDP на длительный срок для CPU в режиме
Turbo Boost.
▶Long Duration Maintained (s) [Auto]
Настроить максимальное время работы процессора с ограничением
мощности при Long Duration Power Limit.
▶Short Duration Power Limit (W) [Auto]
Настроить предельную мощность TDP на короткий срок для процессора в
режиме Turbo Boost.
▶CPU Current Limit (A) [Auto]
Устанавливает текущий максимальный предел тока в режиме Turbo
Boost. Когда текущий ток превышает указанный предел, процессор будет
автоматически снижать частоты ядра для уменьшения тока.
