Français
Fr-11

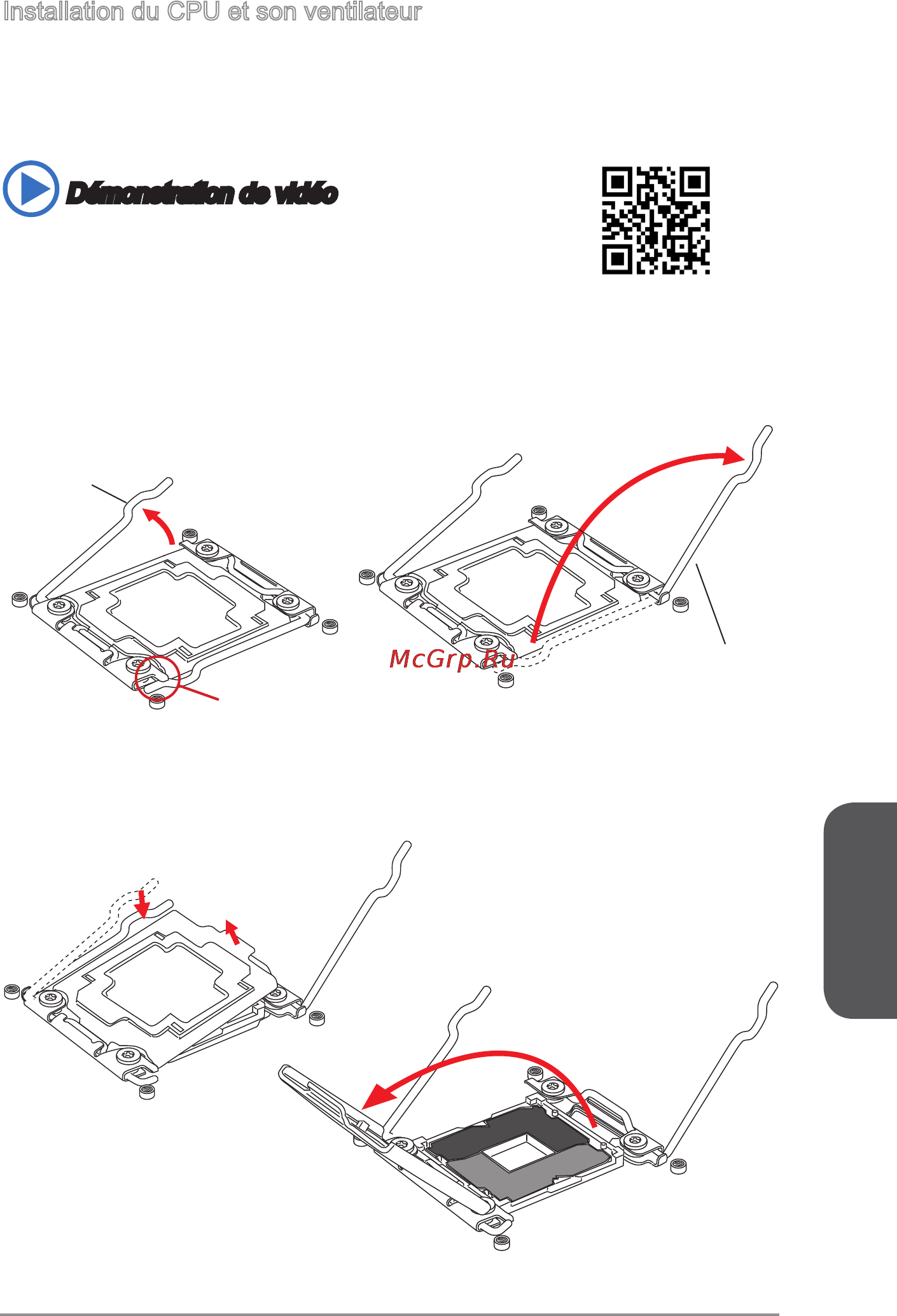

Installation du CPU et son ventilateur
Quand vous installez un CPU, assurez-vous toujours que le CPU soit équipé d’un
ventilateur, qui est nécessaire pour éviter la surchaue et maintenir la stabilité. Suivez
les instruction suivantes pour installer le CPU et son ventilateur correctement. Une
installation incorrecte peut endommager votre CPU et la carte mère.
Démonstration de vidéo
Voir le vidéo d'installation du CPU et de son ventilateur sur le site
ci-dessous.
http://youtu.be/WPhyn2C5mgs
3. Ouvrez le plaque en appuyant le levier de gond.
4. Tenez le couvercle. Lorsque'il a quitté la douille, ouvrez la plaque de charge à la
position complètement ouverte.
1. Ouvrez le levier de gond. Vous pouvez identier le levier de gond selon la gure
ci-dessous, avec la fonction de couplage sur l'autre côté.
2. Ouvez le levier actif.
Levier actif
Levier de gond
Couplage
