Français
Fr-45

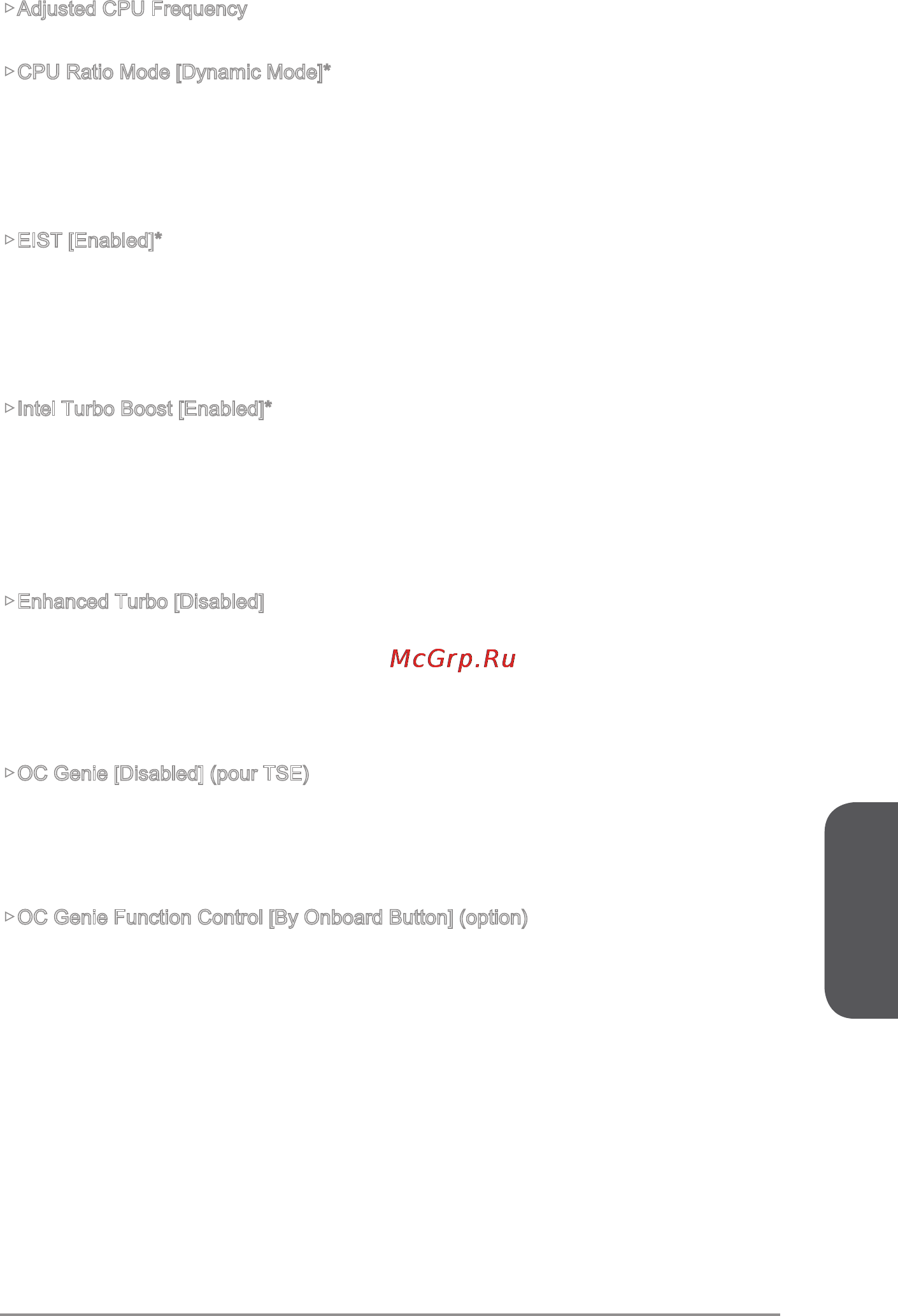

▶Adjusted CPU Frequency
Montre la fréquence ajustée du CPU. En lecture seule.
▶CPU Ratio Mode [Dynamic Mode]*
Choisi le mode d'opération du CPU Ratio. Ce menu apparaît lorsque vous réglez le
ratio CPU manuellement.
[Fixed Mode] Fixe le ratio CPU.
[Dynamic Mode] Le ratio CPU sera modié dynamiquement selon le chargement
du CPU.
▶EIST [Enabled]*
Active ou désactive Enhanced Intel
®
SpeedStep Technology.
[Enabled] Active le EIST d’ajuster dynamiquement la tension du CPU et la
fréquence du cœur. Cela diminue la consommation d’énergie et la
production de chaleur en moyenne.
[Disabled] Désactive EIST.
▶Intel Turbo Boost [Enabled]*
Active ou désactive Intel
®
Turbo Boost. Ce menu, pour le mode Simple, apparaît
lorsque le CPU installé prend cette fonction en charge.
[Enabled] Active la fonction d'augmenter automatiquement les performances du
CPU, supérieures à la spécication nominale lorsque le système exige
un état de performance de plus élevée.
[Disabled] Désactive cette fonction.
▶Enhanced Turbo [Disabled]
Active ou désactive la fonction Enhanced Turbo pour tous les coeurs de CPU à
accélérer la performance CPU.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[Enabled] Tous les coeurs de CPU sont augmentés au ratio turbo maximum.
[Disabled] Désactive cette fonction.
▶OC Genie [Disabled] (pour TSE)
Active la fonction OC Genie. L’activation de la fonction OC Genie peut overcloquer
automatiquement le système avec le prol d’overclocking MSI optimisé.
[Enabled] Avtive la fonction OC Genie.
[Disabled] Désactive la fonction OC Genie.
▶OC Genie Function Control [By Onboard Button] (option)
Active la fonction OC Genie via le bouton virtuel dans le BIOS ou le bouton
physique sur la carte mère. L’activation de la fonction OC Genie peut overclocker
automatiquement le système avec le prol d’overclocking MSI optimisé.
[By BIOS Options] La fonction OC Genie est activée en cliquant le bouton virtuel OC
Genie en haut à gauche de l’écran de conguration du BIOS.
[By Onboard Button]La fonction OC Genie est activée en appuyant sur le bouton
physique OC Genie sur la carte mère.
