Français
Fr-36

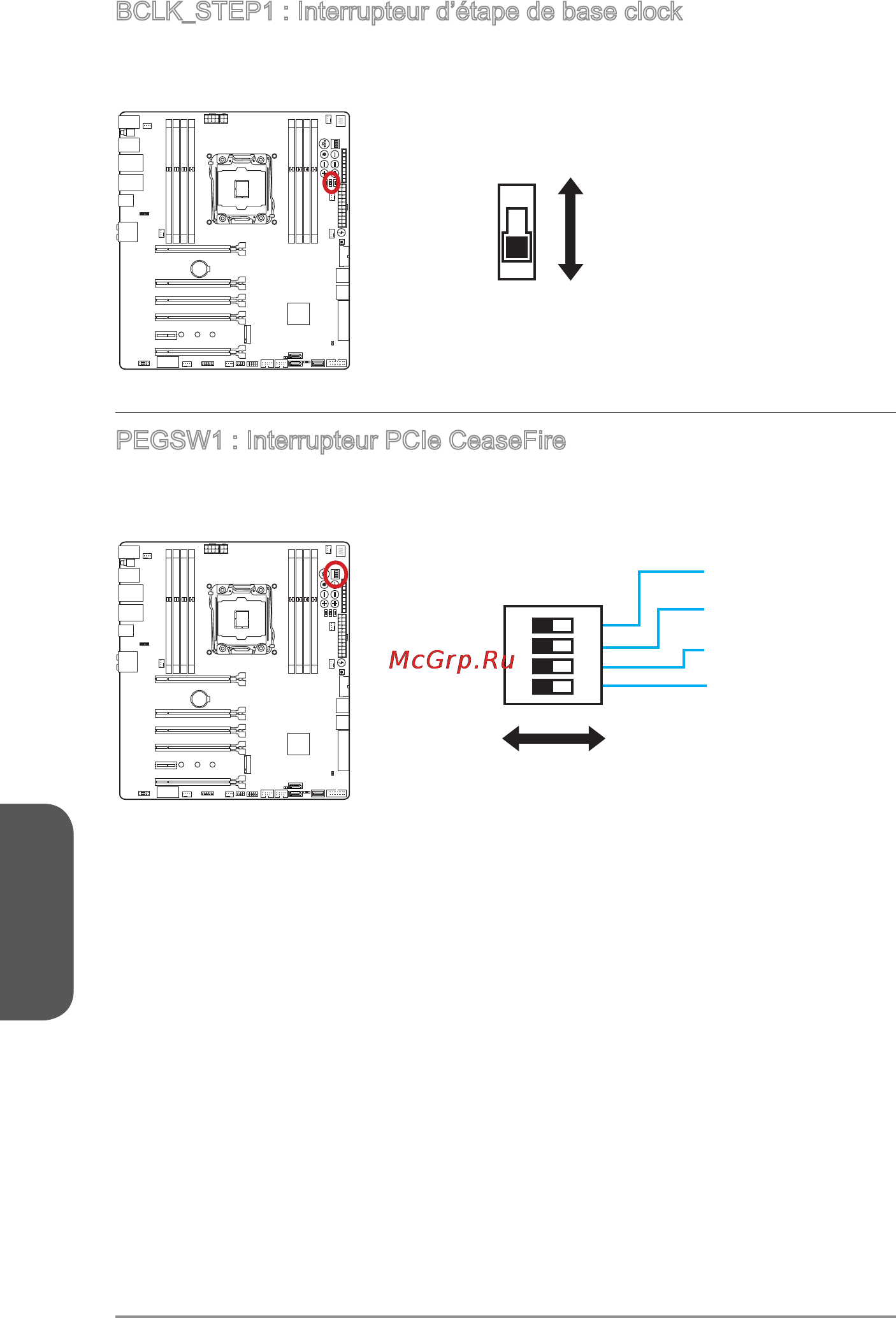

BCLK_STEP1 : Interrupteur d’étape de base clock
Cet interrupteur fournit deux étapes (1 MHz et 0.1 MHz) pour l'opération des boutons
de contrôle base clock.
Step A: 0.1MHz
(Default)
Step B: 1MHz
PEGSW1 : Interrupteur PCIe CeaseFire
L'interrupteur PCIe CeaseFire vous aide à contrôler pratiquement et directement les
cartes graphiques installées sans démonter les cartes physiques.
Activer
l'emplacement
PCIe
Désactiver
l'emplacment
PCIe
ON
1234
PCI_E2 & PCI_E3
PCI_E6
PCI_E1
PCI_E4
