Русский
Ru-51

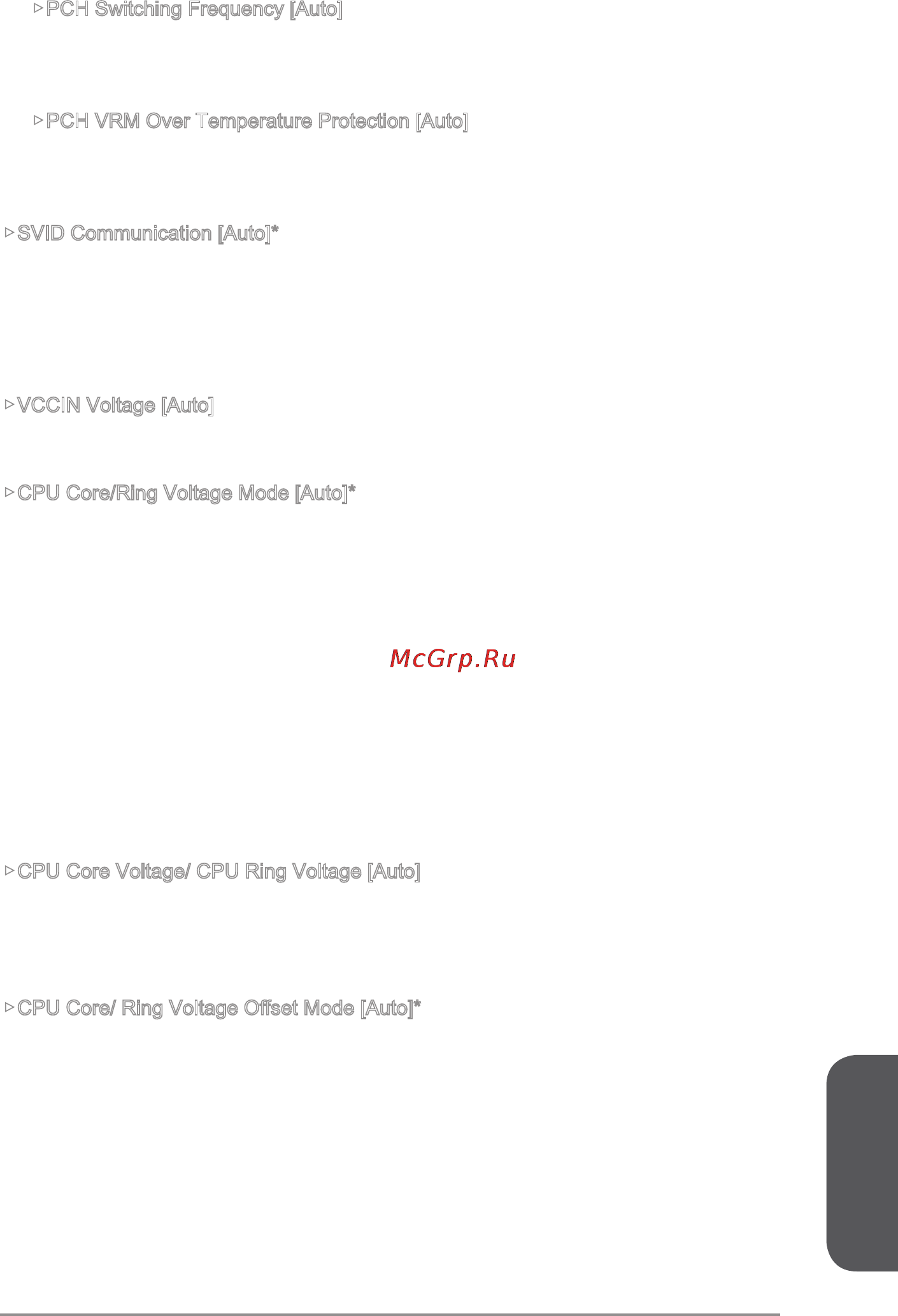

▶PCH Switching Frequency [Auto]
Устанавливает скорость работы PWM для стабилизации напряжения
PCH и минимизации диапазона пульсаций. При установке в “Auto”, BIOS
автоматически настроит этот параметр.
▶PCH VRM Over Temperature Protection [Auto]
Устанавливает верхнее значение температуры на PCH VRM для защиты
от перегрева. Частота PCH может быть регулируются, когда PCH VRM над
заданной температуры. При установке в “Auto”, BIOS настроит этот параметр.
▶SVID Communication [Auto]*
Включение или выключение поддержки SVID (Serial Voltage Identication).
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enabled] Фаза PWM будет изменена в зависимости от SVID процессора
(Serial Voltage Identication).
[Disabled] Выключение поддержки SVID (Serial Voltage Identication).
▶VCCIN Voltage [Auto]
Установка входного напряжения процессора. Входное напряжение процессора
используется для питания различных блоков процессора.
▶CPU Core/Ring Voltage Mode [Auto]*
Позволяет выбрать режим управления напряжениями ядра процессора/ шины
Ring.
[Auto] Этот параметр будет настроен автоматически с
помощью BIOS.
[Adaptive Mode] Устанавливает адаптивное напряжение автоматически
для оптимальной производительности системы.
[Override Mode] Позволяет устанавливать напряжения вручную.
[Oset Mode] Позволяет устанавливать напряжения смещения и
выбирать режим напряжения смещения.
[Adaptive + Oset] Установка адаптивного напряжения автоматически и
ручная установка напряжения смещения.
[Override + Oset] Позволяет устанавливать напряжение и напряжения
смещения вручную.
▶CPU Core Voltage/ CPU Ring Voltage [Auto]
Установка напряжений ядра процессора/ шины Ring. При установке в “Auto”,
BIOS установит напряжения автоматически. Вы также можете настроить
напряжения вручную. Этот пункт появляется, когда “CPU Core/Ring Voltage
Mode” установлено в [Auto]/ [Adaptive Mode]/ [Override Mode].
▶CPU Core/ Ring Voltage Oset Mode [Auto]*
Выбор режима смещения для ядра процессора/ шины Ring. Этот пункт
появляется, когда “CPU Core/Ring Voltage Mode” установлено в [Oset Mode]/
[Adaptive + Oset]/ [Override + Oset].
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[+] Позволяет компенсировать напряжение на режиме положительного
значения.
[-] Позволяет компенсировать напряжение на режиме отрицательного
значения.
