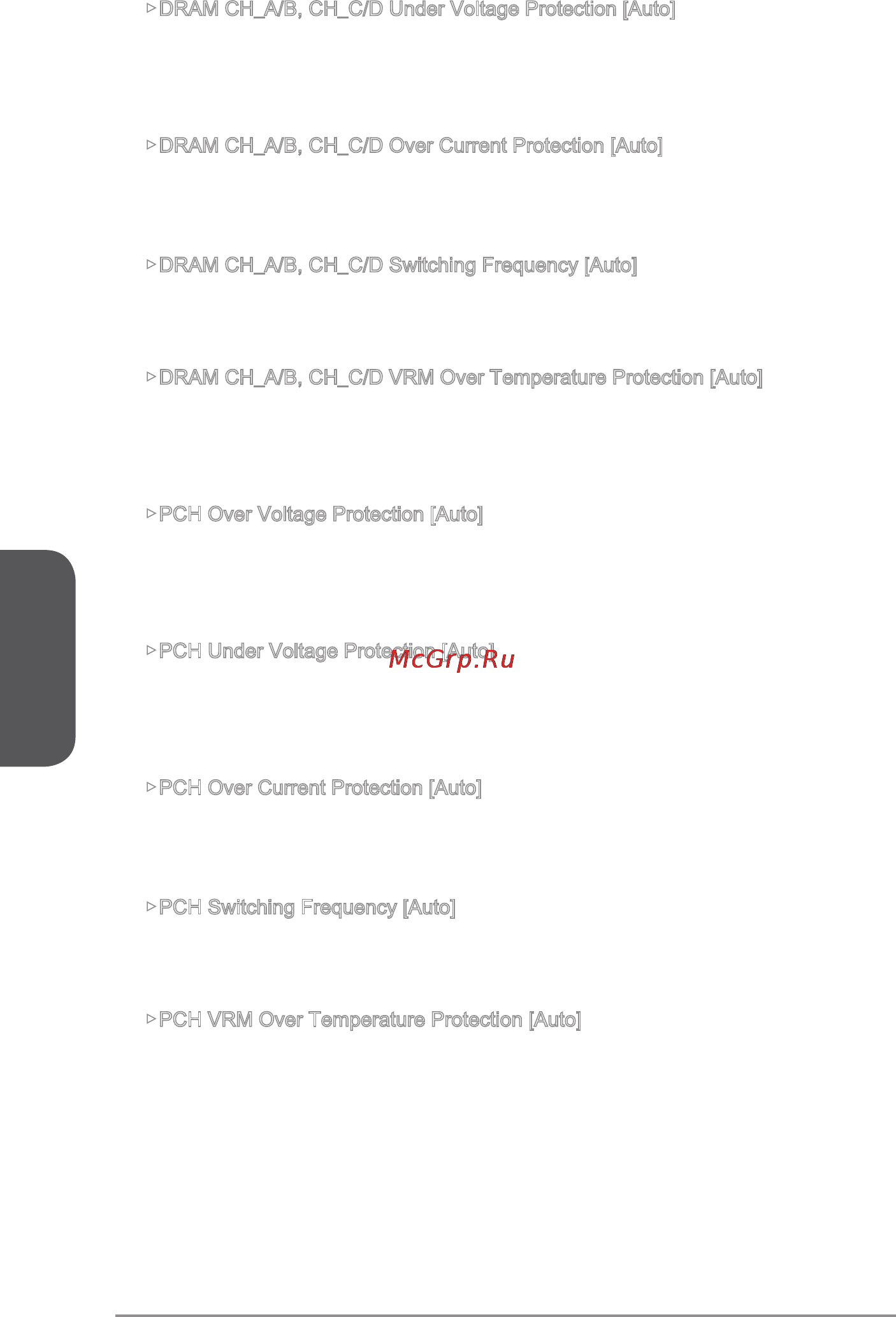

![MSI x99a xpower ac [118/250] Deutsch](/views2/1174531/page118/bg76.png)
Deutsch
De-50
▶DRAM CH_A/B, CH_C/D Under Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den DRAM-Unterspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Schutz und kann das
System beschädigen.
▶DRAM CH_A/B, CH_C/D Over Current Protection [Auto]
Legen Sie den aktuellen Grenzwert für den DRAM-Überstromschutz fest.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enhanced] Erweitert die Begrenzung des Speicher-Überstromschutz.
▶DRAM CH_A/B, CH_C/D Switching Frequency [Auto]
Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die DRAM-Spannung und den
Ripple Bereich zu stabilisieren. Wenn die Einstellung auf [Auto] gesetzt ist, wird
das BIOS diese Einstellungen automatisch kongurieren.
▶DRAM CH_A/B, CH_C/D VRM Over Temperature Protection [Auto]
Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf DRAM
VRM. Die DRAM-Frequenz kann gedrosselt werden, wenn DRAM VRM über die
Temperaturgrenze erhöht. Wenn die Einstellung auf [Auto] gesetzt ist, wird das
BIOS diese Einstellungen automatisch kongurieren.
▶PCH Over Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den PCH-Überspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Sicherheit und kann
das System beschädigen.
▶PCH Under Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den PCH-Unterspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Schutz und kann das
System beschädigen.
▶PCH Over Current Protection [Auto]
Legen Sie den aktuellen Grenzwert für den PCH-Überstromschutz fest.
[Auto] Das BIOS wird diese Einstellungen automatisch kongurieren.
[Enhanced] Erweitert die Begrenzung des PCH-Überstromschutz.
▶PCH Switching Frequency [Auto]
Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die PCH-Spannung und den
Ripple Bereich zu stabilisieren. Wenn die Einstellung auf [Auto] gesetzt ist, wird
das BIOS diese Einstellungen automatisch kongurieren.
▶PCH VRM Over Temperature Protection [Auto]
Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf PCH
VRM. Die PCH-Frequenz kann gedrosselt werden, wenn PCH VRM über die
Temperaturgrenze erhöht. Wenn die Einstellung auf [Auto] gesetzt ist, wird das
BIOS diese Einstellungen automatisch kongurieren.
