Русский
Ru-6

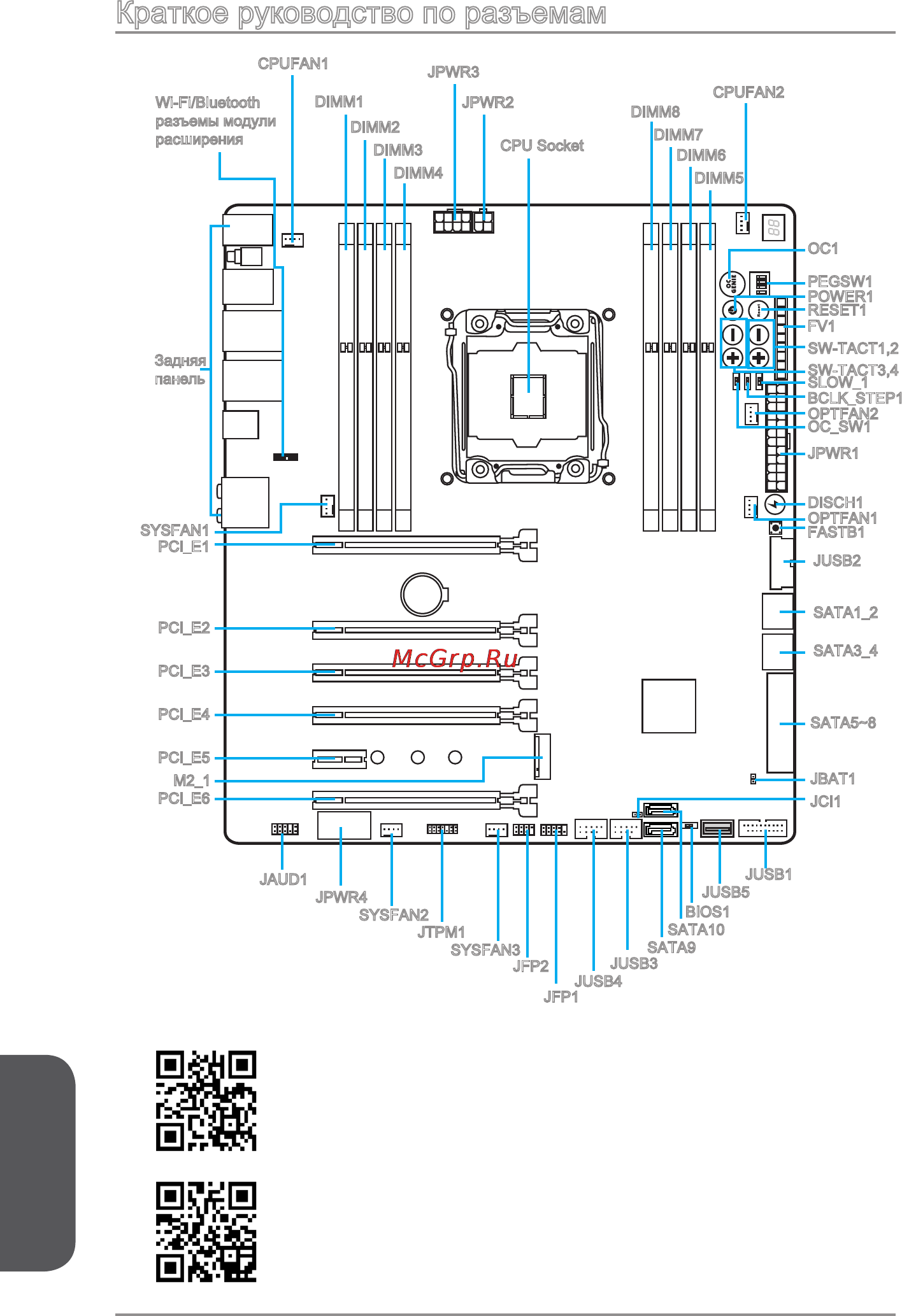

Краткое руководство по разъемам
CPUFAN1
CPUFAN2
PCI_E1
PCI_E2
PCI_E3
PCI_E4
PCI_E5
PCI_E6
M2_1
SATA1_2
SATA3_4
SATA5~8
JBAT1
JCI1
JPWR2
Задняя
панель
JPWR3
Wi-Fi/Bluetooth
разъемы модули
расширения
DIMM1
DIMM8
DIMM2
DIMM7
DIMM3
DIMM6
DIMM4
DIMM5
JPWR1
JUSB2
JTPM1
SLOW_1
OC_SW1
OC1
POWER1
FV1
RESET1
DISCH1
FASTB1
JFP1
JFP2
SYSFAN3
BIOS1
SATA10
SATA9
JUSB1
JUSB5
JUSB3
JUSB4
SYSFAN2
JPWR4
JAUD1
PEGSW1
OPTFAN1
OPTFAN2
BCLK_STEP1
SW-TACT3,4
Последние сведения о поддержке процессора можно
получить по адресу http://www.msi.com/cpu-support/
Дополнительные сведения о совместимых компонентах
можно получить по адресу
http://www.msi.com/test-report/
SW-TACT1,2
SYSFAN1
CPU Socket
