Français
Fr-44

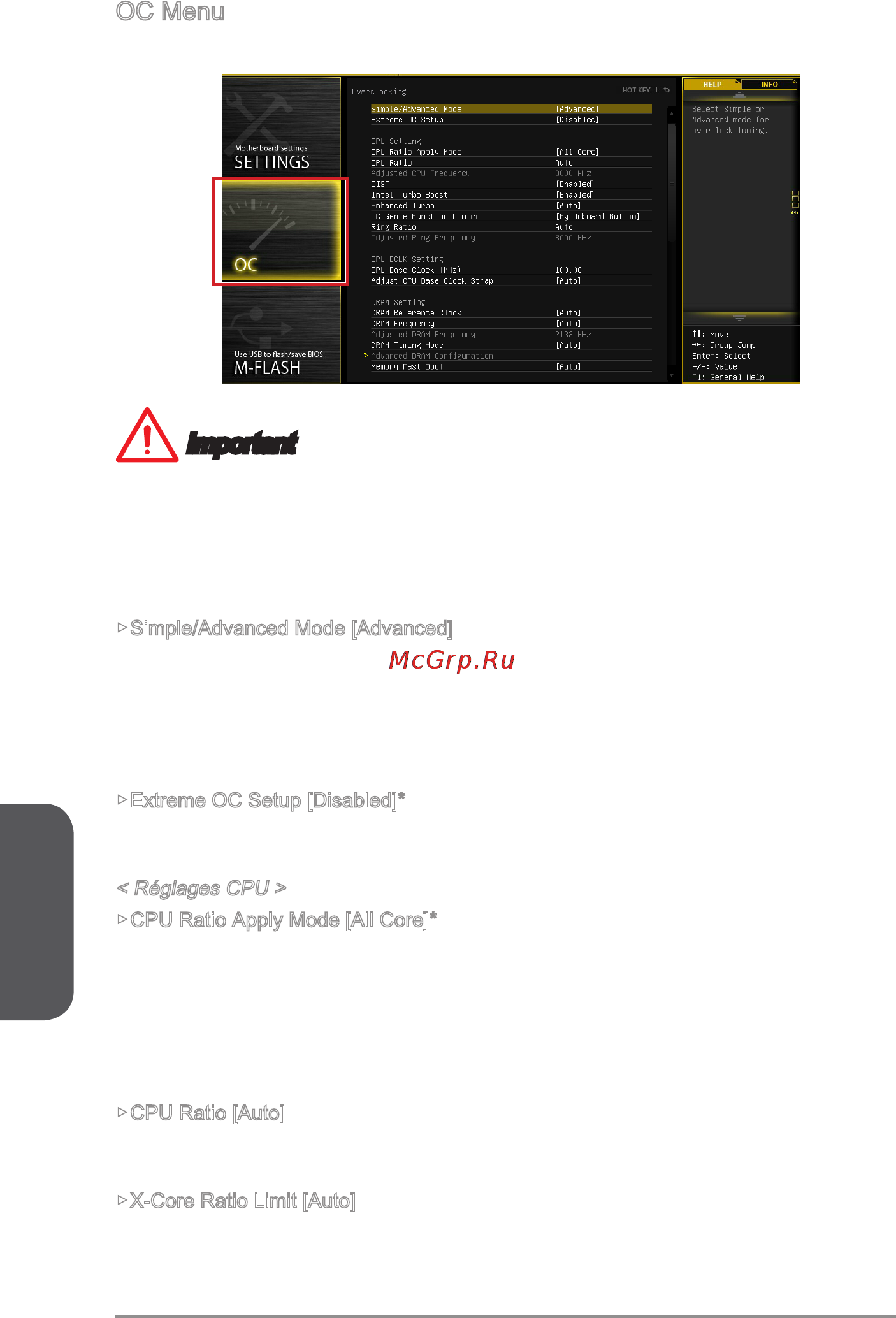

OC Menu
Ce menu est destiné aux utilisateur avancés souhaitant overclocker la carte mère.
Important
•
L’Overclocking manuel du PC n’est recommandé que pour les utilisateurs avancés.
•
L’Overclocking n’est pas garanti, et une mauvaise manipulation peut invalider votre
garantie et endommager sévèrement votre matériel.
•
Si vous n’êtes pas familier avec l’overclocking, nous recommandons d’utiliser OC
Genie pour un overclocking simplié et plus stable.
▶Simple/Advanced Mode [Advanced]
Active ou désactive les réglages OC avancés dans le BIOS.
[Simple] Fournit les réglages OC réguliers dans le BIOS.
[Advanced] Fournit les réglages OC avancés pour expert de congurer dans le
BIOS.
Nota : Le symbole * signie le mode avancé des réglages OC.
▶Extreme OC Setup [Disabled]*
Extreme OC Setup optimisera les réglages BIOS pour l’overclocking extrême.
[Options : Désactivé, LN2 Extreme/ LN2 Normal]
< Réglages CPU >
▶CPU Ratio Apply Mode [All Core]*
Régle le mode d’application pour le ratio CPU ajusté. Ce menu n’apparaît qu’avec un
CPU prenant en charge “Turbo Boost” installé.
[Tous cœurs] Active le "CPU Ratio". Tous les cœurs CPU fonctionnent au même ratio
CPU réglé dans " Adjust CPU Ratio".
[Par cœur] Active le "X-Core Ratio Limit". Régle le ratio de chaque cœur CPU
séparément dans "X-Core Ratio Limit".
▶CPU Ratio [Auto]
Dénit le ratio CPU qui sert à déterminer la vitesse d'horloge CPU. Ce menu peut être
modié uniquement si le CPU prend cette fonction en charge.
▶X-Core Ratio Limit [Auto]
Ces menus apparaîssent seulement quand le CPU installé prend cette fonction en
charge. Ces menus vous permettent de régler le ratio CPU pour diérents nombres de
coeurs actifs.
