Русский
Ru-30

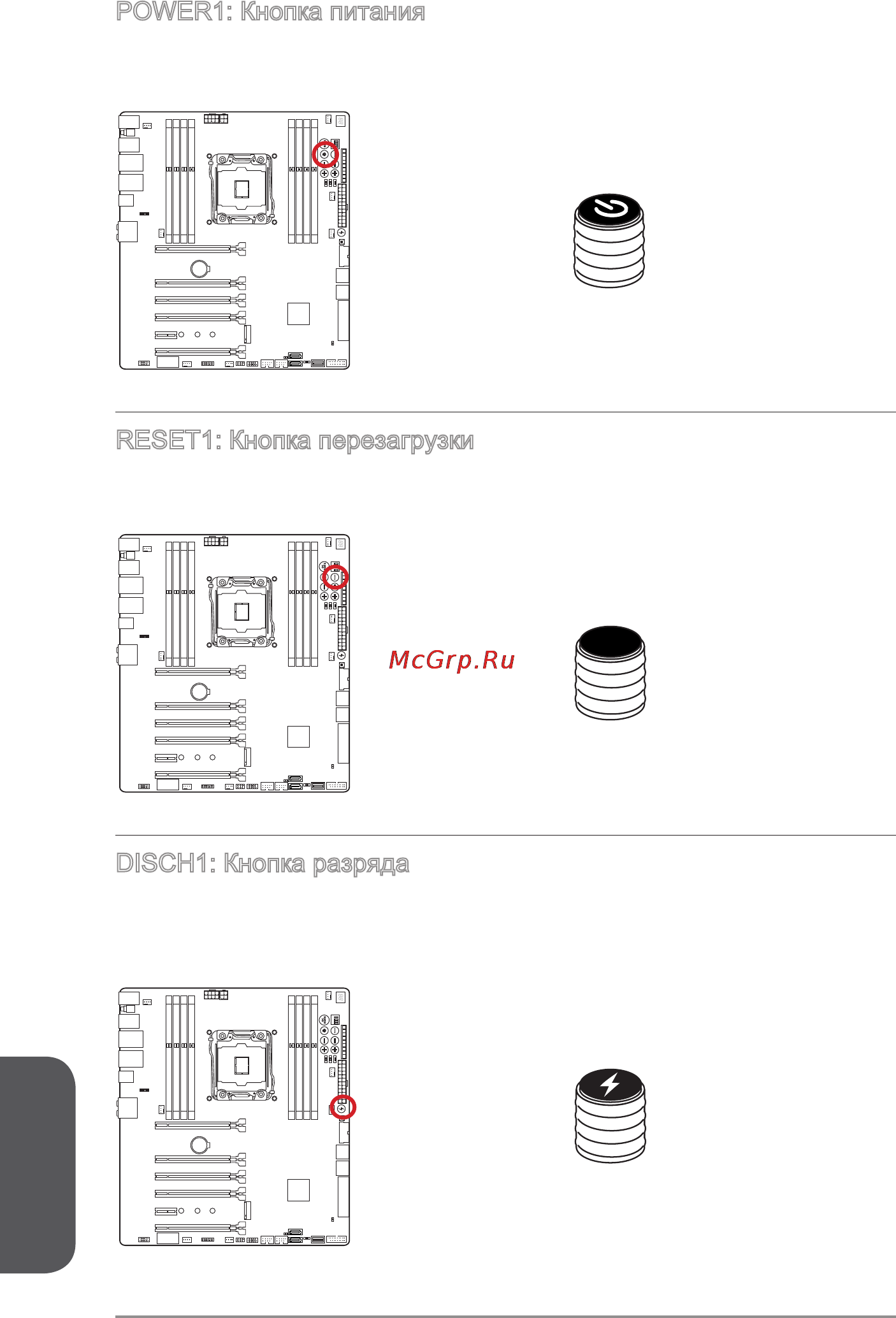

POWER1: Кнопка питания
Эта кнопка предназначена для включения и выключения системы. Нажмите на
кнопку один раз для включения или выключения системы.
RESET1: Кнопка перезагрузки
Эта кнопка предназначена для перезагрузки системы. Нажмите на нее для
сброса системы.
Reset
DISCH1: Кнопка разряда
Эта кнопка позволяет разрядить материнскую плату вместо удаления
батареи. Вы можете разрядить материнскую плату с помощью этой кнопки при
выключении системы.
