Deutsch
De-13

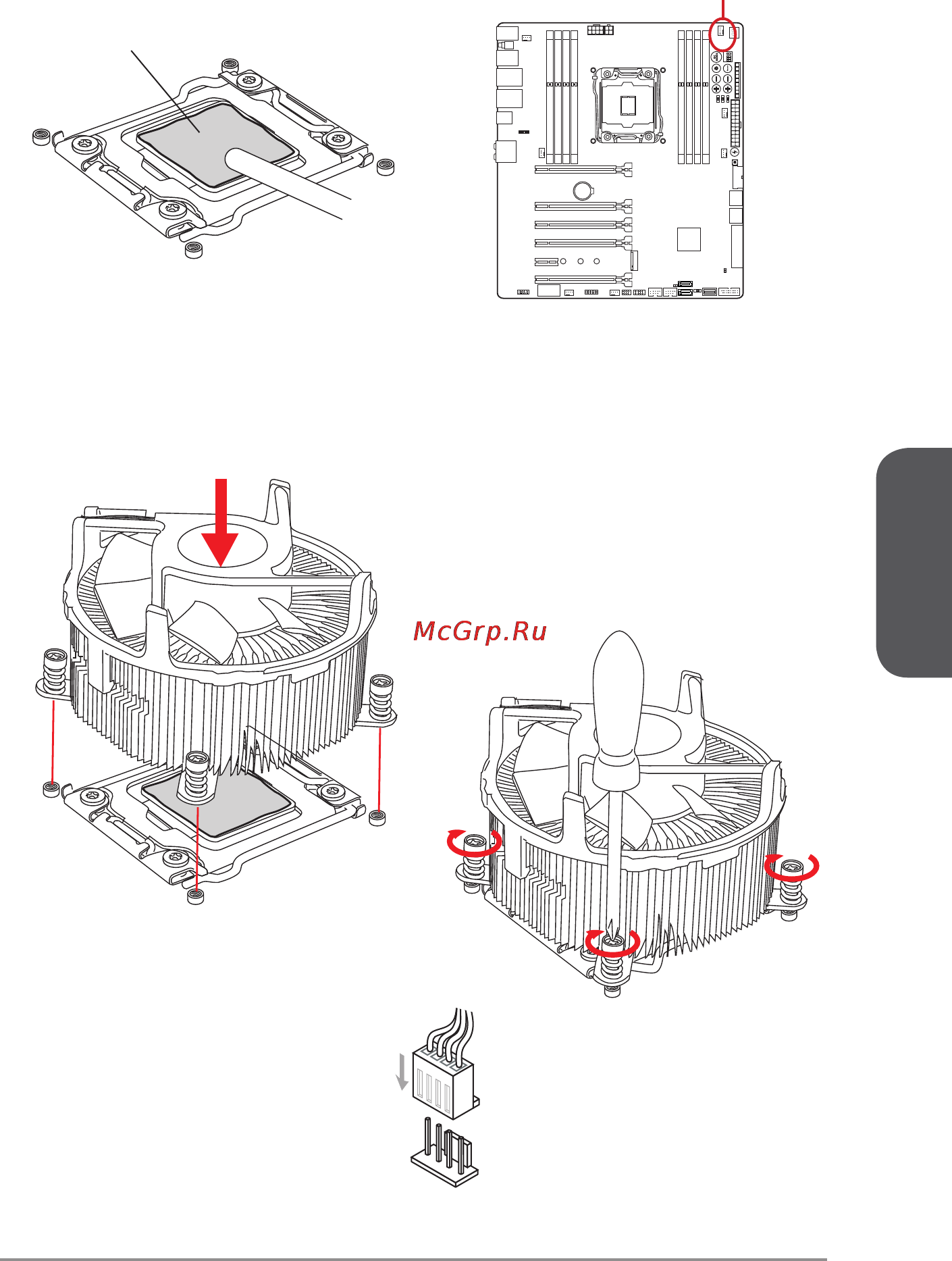

13. Schließlich verbinden Sie das
Stromkabel des CPU Lüfters
mit dem Anschluss auf dem
Motherboard.
Wärmeleitpaste
9. Verteilen Sie die dafür geeignete Wärmeleitpaste oder ein Wärmeleitklebepad
auf der Oberseite der eingesetzten CPU. Dies verbessert die Wärmeableitung
maßgeblich und verhindert damit die Überhitzung des Prozessors.
10. Machen Sie den CPU-Lüfteranschluss auf dem Motherboard ausndig.
11. Setzen Sie den Prozessorkühler auf die Kühlerhalterung des Motherboards
und beachten Sie die Übereinstimmung der Lüfterverankerungen mit den dafür
vorgesehenen Löchern auf dem Sockel.
12. Mit einem Schraubendreher drehen Sie die vier Schrauben (gleichmäßig fest).
CPUFAN2
