Deutsch
De-35

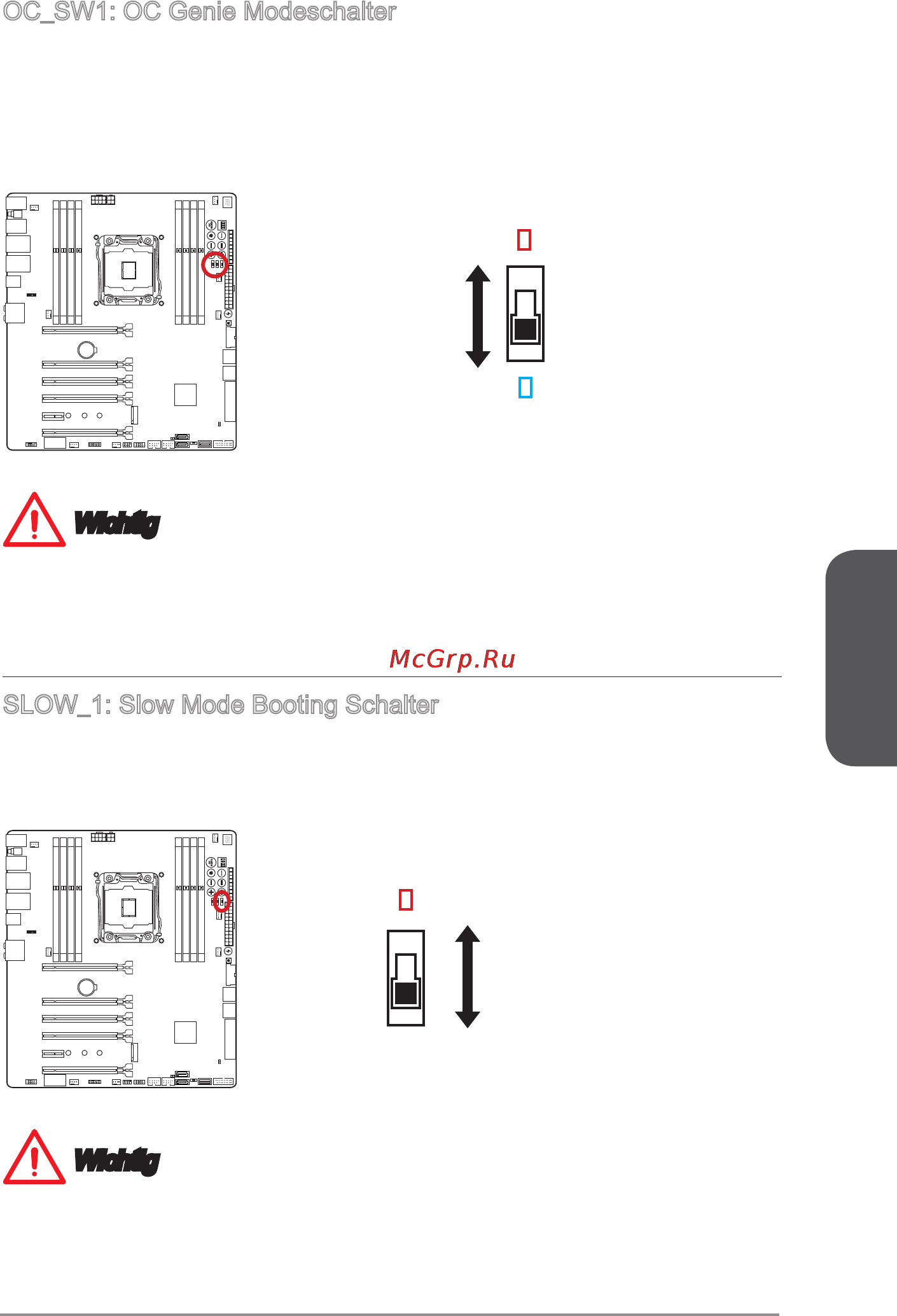

OC_SW1: OC Genie Modeschalter
Dieser Schalter bietet zwei Übertaktung-Modi (Gear 1 und Gear 2) für den OC
Genie Betrieb. Wenn Sie die OC Genie-Taste drücken, wird die Übertaktung
nach der Einstellung dieses Schalters ausgeführt. Der Gear 1 Modus ist die
Standardeinstellung. Die Übertaktungsfrequenz der CPU/ des Systems im Gear 2
Modus ist höher als im Gear 1 Modus.
Rot LED
Gear 1
(Standardwert)
Gear 2
Blau LED
Wichtig
•
Gear 1 Modus: Für normale Benutzer unter Verwendung von Original-Lüfter.
•
Gear 2 Modus: Für OC-Benutzer, die eine bessere Wärmeabfuhr wie
Flüssigkeitskühlung oder kundenspezische Lüfter verwenden.
SLOW_1: Slow Mode Booting Schalter
Dieser Schalter wird für die LN2 Lösung zur Kühlung verwendet. Er bietet die
extremen Übertaktensbedingungen, um mit einer stabilen Prozessor- Frequenz zu
starten und das System vom Umkippen abzuhalten.
Normal
(Standardwert)
Aktiviert
(Aktivieren Sie bitte
die Funktion während
des BIOS POST.)
Rot LED
Wichtig
•
Anwender können bei extremer Kühlung auf eigenes Risiko übertakten. Die
Übertaktungsergebnisse werden abhängig von der CPU-Variante variieren.
•
Setzen Sie bitte die Steckbrücke auf “Aktiviert” nicht an, wenn die Spannung
ausgeschaltet wird oder das System nicht bootfähig ist.
