Deutsch
De-39
Überbilck

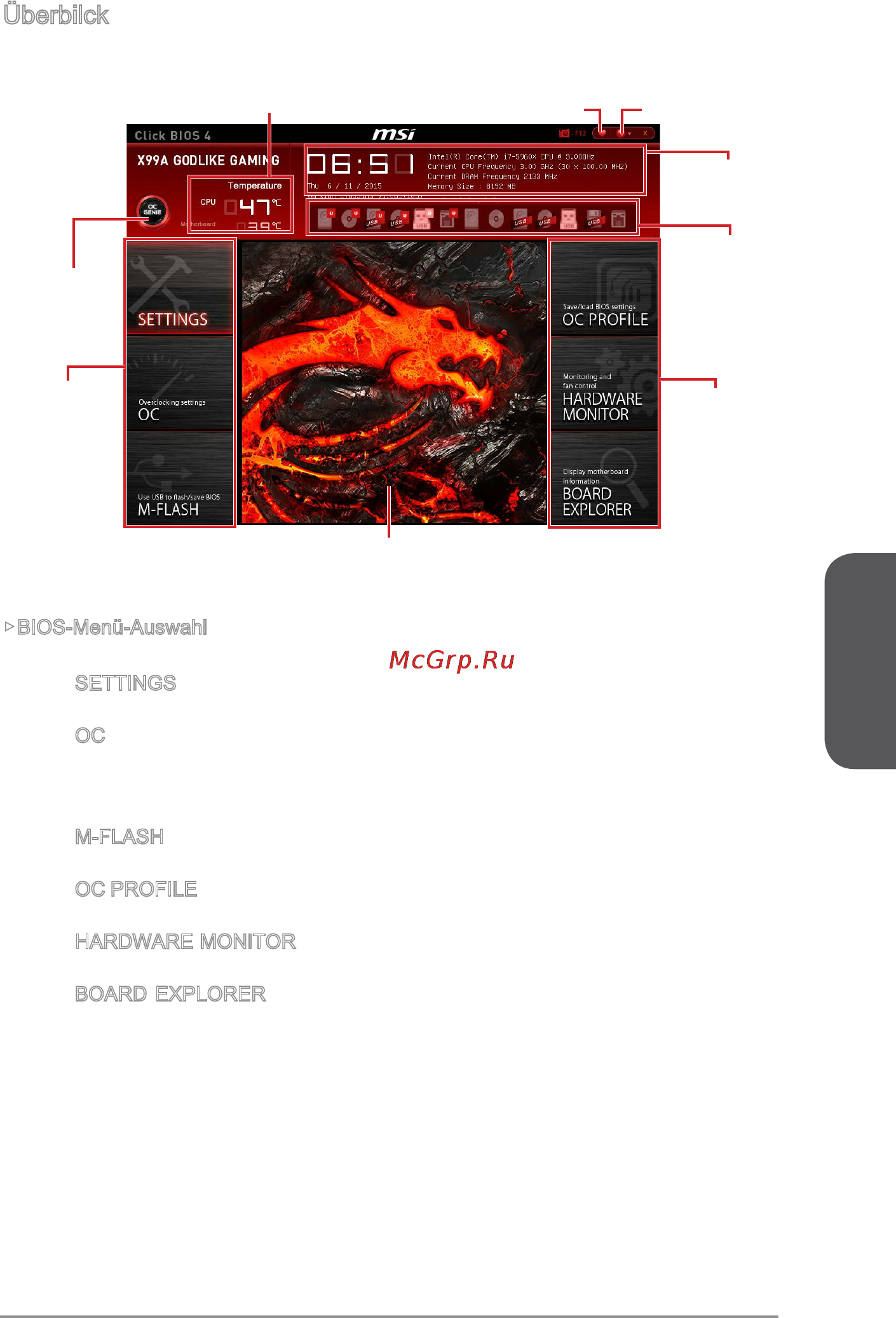

Nach dem Aufrufen des BIOS, sehen Sie die folgende Anzeige.
BIOS-Menü
-Auswahl
Temperaturüberwachung
System-
Information
Bootgeräte-
Priorität-
sleiste
Menüanzeige
BIOS-Menü
-Auswahl
Sprache
Virtual OC
Genie Taste
Favoriten
▶BIOS-Menü-Auswahl
Die folgenden Optionen stehen zur Verfügung:
■
SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz, Boot-
Geräte angeben.
■
OC - Dieses Menü enthält die Frequenz- und Spannungsanpassungen. Die Er-
höhung der Frequenz kann eine bessere Leistung erreichen. Andererseits kann
eine zu hohe Frequenz und hohe Wärmeentwicklung Instabilität verursachen.
Daher empfehlen wir unerfahrenen Anwendern nicht zu übertakten.
■
M-FLASH - Dieses Menü bietet die Funktion, das BIOS mit einem
USB-Flash-Laufwerk zu aktualisieren.
■
OC PROFILE -In diesem Menü werden die verschiedenen Overclocking-Prole
gesetzt.
■
HARDWARE MONITOR - In diesem Menü werden die Geschwindigkeiten der
Lüfter gesetzt und die Spannungen des Systems überwacht.
■
BOARD EXPLORER - In diesem Menü zeigt die Information der installierten
Geräte auf dem Motherboard an.
