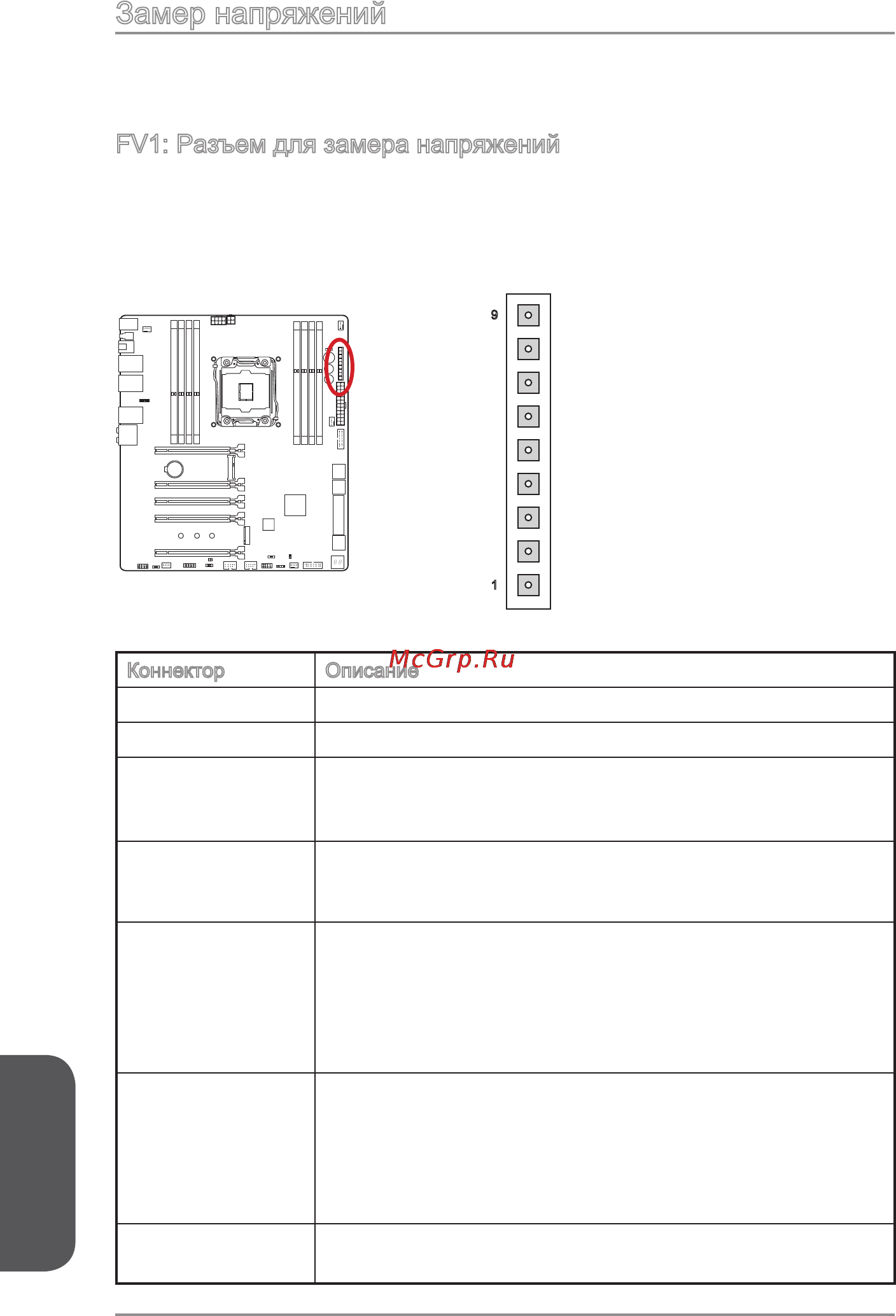

Замер напряжений
Данные разъемы используются для измерения различных напряжений системы.
Для измерения напряжений потребуется мультиметр (приобретаемый отдельно).
FV1: Разъем для замера напряжений
Для замера напряжений используются дополнительные кабели, входящие
в комплект поставки материнской платы. Прикрепите положительный щуп
мультиметра к кабелю для замера напряжения, а отрицательный провод к
разъему заземления.
SA
GND
1
9
RING
DDR23
DDR01
VCCIN
CORE
GND
GND
Коннектор Описание
GND (контакт 7~9) Земля
CORE (контакт 6) Питание CPU core.
RING (контакт 5) CPU Ring – это шина, используемая внутренними
контроллерами процессора. Напряжение CPU Ring может
повлиять на результаты разгона процессора.
SA (контакт 4) Напряжение SA (CPU System Agent) – это напряжение,
подаваемое на встроенный внутри процессора
контроллер памяти.
DDR23 (контакт 3) Напряжение на памяти для канала C/ D. Напряжение на
модуле памяти DDR – напряжение, которое подается
на модули памяти DDR, установленные на материнской
плате. Для поддержания стабильной работы системы при
более низких таймингах памяти может потребоваться
более высокое напряжение.
DDR01 (контакт 2) Напряжение на памяти для канала A/ B. Напряжение на
модуле памяти DDR – напряжение, которое подается
на модули памяти DDR, установленные на материнской
плате. Для поддержания стабильной работы системы при
более низких таймингах памяти может потребоваться
более высокое напряжение.
VCCIN (контакт 1) Входное напряжение CPU VCC, используется для питания
различных блоков процессора.
