Français
Fr-50
[Enabled] Ralentit l'horloge du cœur CPU lorsque sa température dépasse la
température du régulateur adaptatif.
[Disabled] Désactive cette fonction.

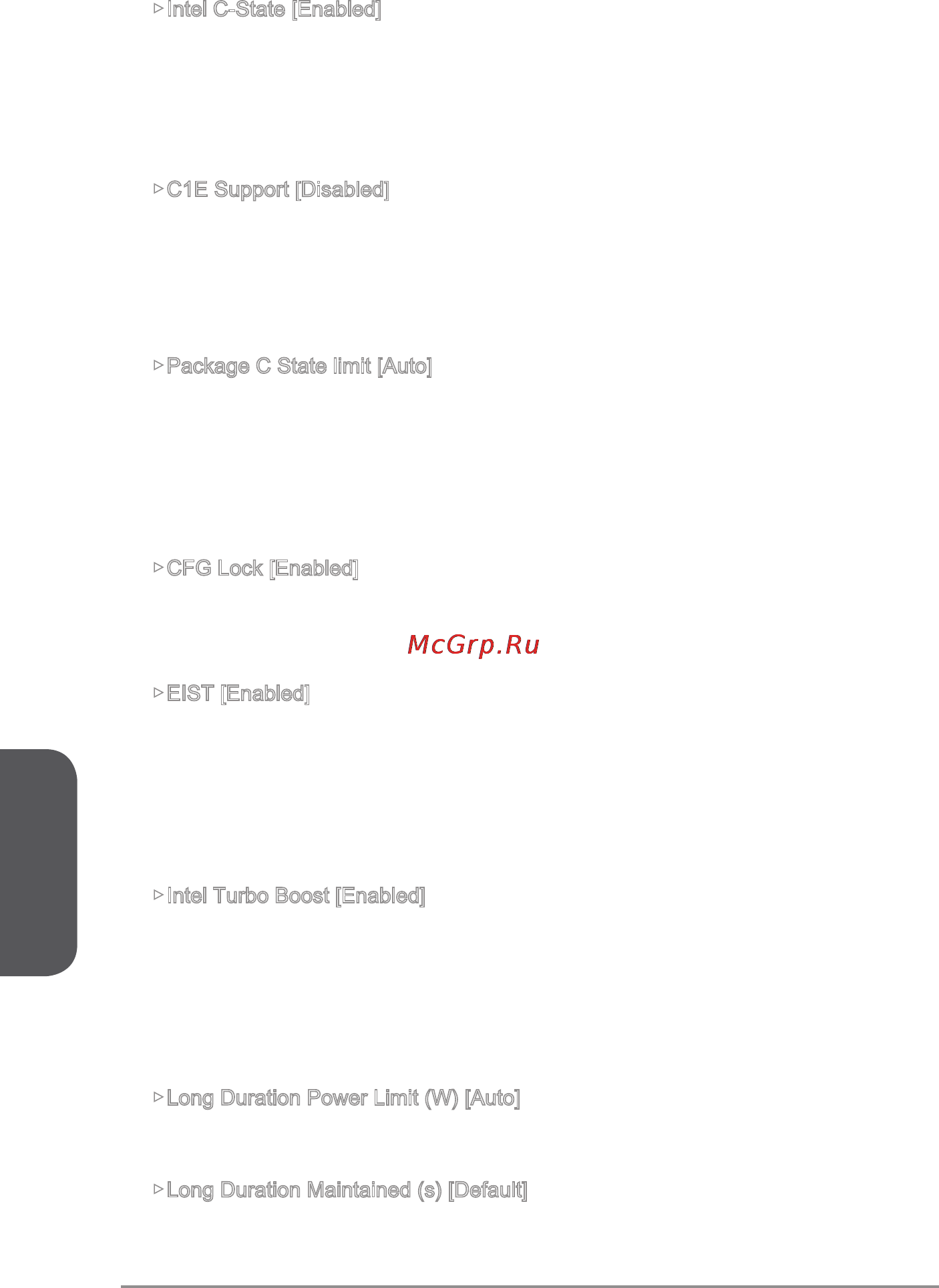

▶Intel C-State [Enabled]
C-state est une technologie de gestion d'alimentation processeur, dénie par ACPI.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[Enabled] Détecte l’état de repos du système et réduit en conséquence la
consommation d’énergie du CPU.
[Disabled] Désactive cette fonction.
▶C1E Support [Disabled]
Active ou désactive la fonction C1E pour l’économie d’énergie en état d’arrêt. Ce
menu apparaît lorsque “Intel C-State” est activé.
[Enabled] Active la fonction C1E pour réduire la fréquence et la tension CPU
visant à économiser l'énergie en état d’arrêt.
[Disabled] Désactive cette fonction.
▶Package C State limit [Auto]
Ce menu permet de choisir un mode C-state de CPU pour économiser l’énergie
lorsque le système est au repos. Ce menu apparaît lorsque "Intel C-State" est
activé.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[C0~C6] Le niveau d'économie d'énergie du plus élevé au plus bas est C6,
C2, puis C0.
▶CFG Lock [Enabled]
Verrouillez ou déverrouillez le MSR 0xE2[15], CFG lock bit.
[Enabled] Verrouillez le CFG lock bit.
[Disabled] Déverrouillez le CFG lock bit.
▶EIST [Enabled]
Active ou désactive Enhanced Intel
®
SpeedStep Technology. Ce menu apparaît
lorsque “Simple/ Advanced Mode” est mis en [Simple].
[Enabled] Active le EIST d’ajuster dynamiquement la tension du CPU et la
fréquence du cœur. Cela diminue la consommation d’énergie et la
production de chaleur en moyenne.
[Disabled] Désactive EIST.
▶Intel Turbo Boost [Enabled]
Active ou désactive Intel
®
Turbo Boost. Ce menu, pour le mode Simple, apparaît
lorsque le CPU installé prend cette fonction en charge.
[Enabled] Active la fonction d'augmenter automatiquement les performances
du CPU, supérieures à la spécication nominale lorsque le système
exige un état de performance de plus élevée.
[Disabled] Désactive cette fonction.
▶Long Duration Power Limit (W) [Auto]
Dénit la limite d'alimentation de longue durée TDP pour le CPU en mode Turbo
Boost.
▶Long Duration Maintained (s) [Default]
Dénit le temps de maintien pour "Long duration power Limit(W)".
