Русский
Ru-25

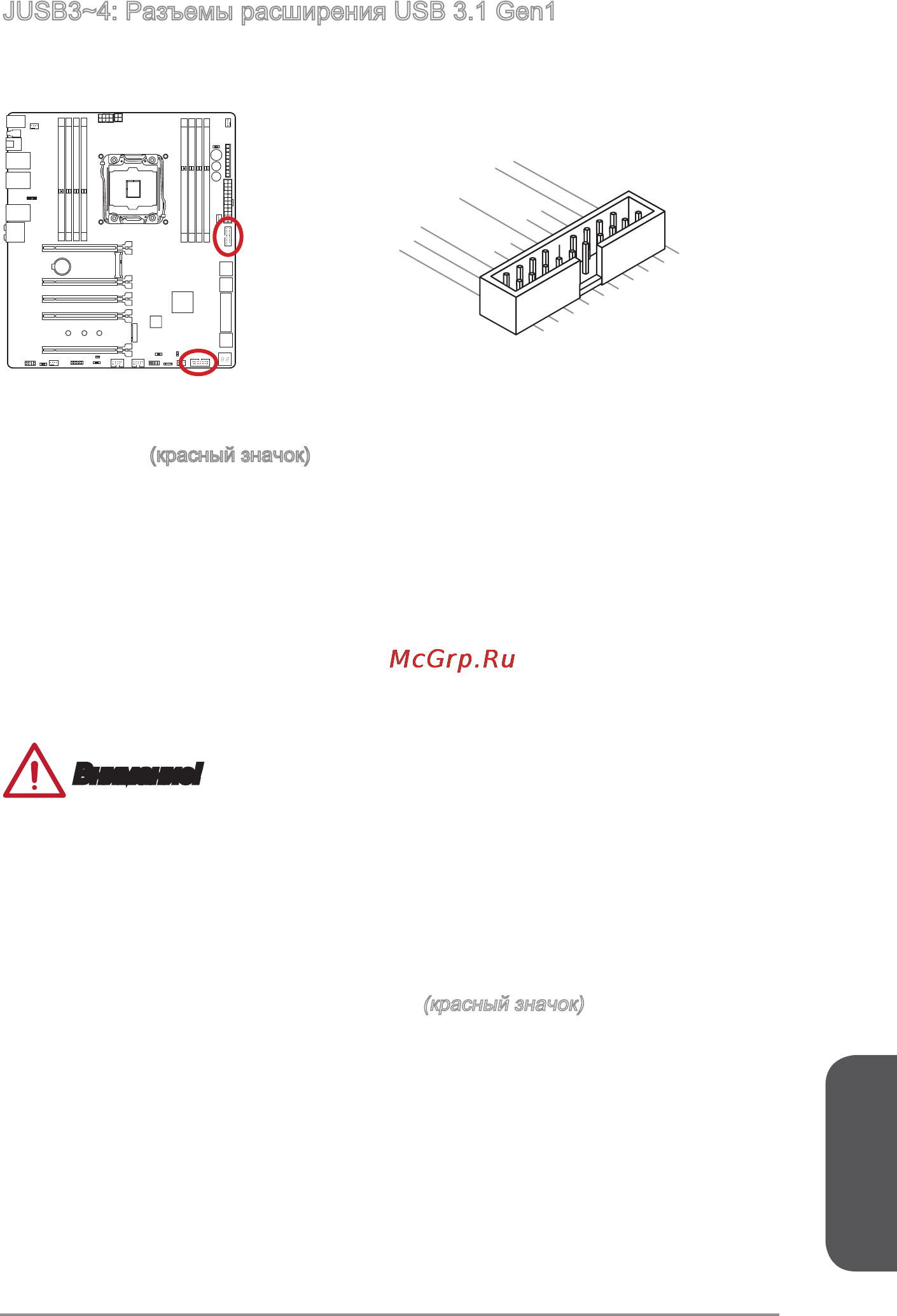

JUSB3~4: Разъемы расширения USB 3.1 Gen1
Порт USB 3.1 Gen1 обратно совместим с устройствами USB 2.0. Он
поддерживает скорость передачи данных до 5 Гбит/с (SuperSpeed).
5.
USB3_TX_C_DN
4.Ground
3.USB3_RX_DP
2.USB3_RX_DN
1.Power
10.Ground
9. +USB2.0
8. -USB2.0
7.Ground
6.USB3_TX_C_DP
20.No Pin
19.Power
18.USB3_RX_DN
17.USB3_RX_DP
16.Ground
15.USB3_TX_C_DN
14.USB3_TX_C_DP
13.Ground
12.USB2.0 -
11
. +
USB2.0
Разъем JUSB3 (красный значок) поддерживает новую технологию SuperCharger
от компании MSI, которая обеспечивает ускоренную зарядку сотового телефона
или другого устройства, подключаемого к разъему USB. Для активации этой
функции установите приложение MSI SuperCharger на свой компьютер. При
включении приложения SuperCharger разъем JUSB3 преобразует каналы данных
в каналы дополнительной мощности для быстрой зарядки подключенного
устройства. Обратите внимание на то, что при включении приложения
SuperCharger передача и синхронизация данных через разъем JUSB3 не
выполняется. Для переключения разъема JUSB3 в режим обычного разъема
USB 3.0 отключите приложение SuperCharger. При переходе компьютера
в режим ожидания или “сна” (S3/ S4/ S5) режим SuperCharger включается
автоматически.
Внимание!
•
Помните, что во избежание повреждений необходимо правильно подключать
контакты VCC и GND.
•
Чтобы обеспечить стабильность зарядки, к каждому разъему USB
подключайте не более одного устройства.
•
Технология Super-Charger доступна только в нескольких моделях материнских
плат MSI. На веб-сайте MSI представлен перечень материнских плат,
поддерживающих технологию Super-Charger.
•
Для устройств iPad, через разъем JUSB3 (красный значок) также возможна
зарядка в режимах S3, S4, S5.
•
Для использования устройства USB 3.1 Gen1 подключитесь к разъему USB 3.1
Gen1 с помощью кабеля USB 3.1 Gen1 (приобретается дополнительно).
