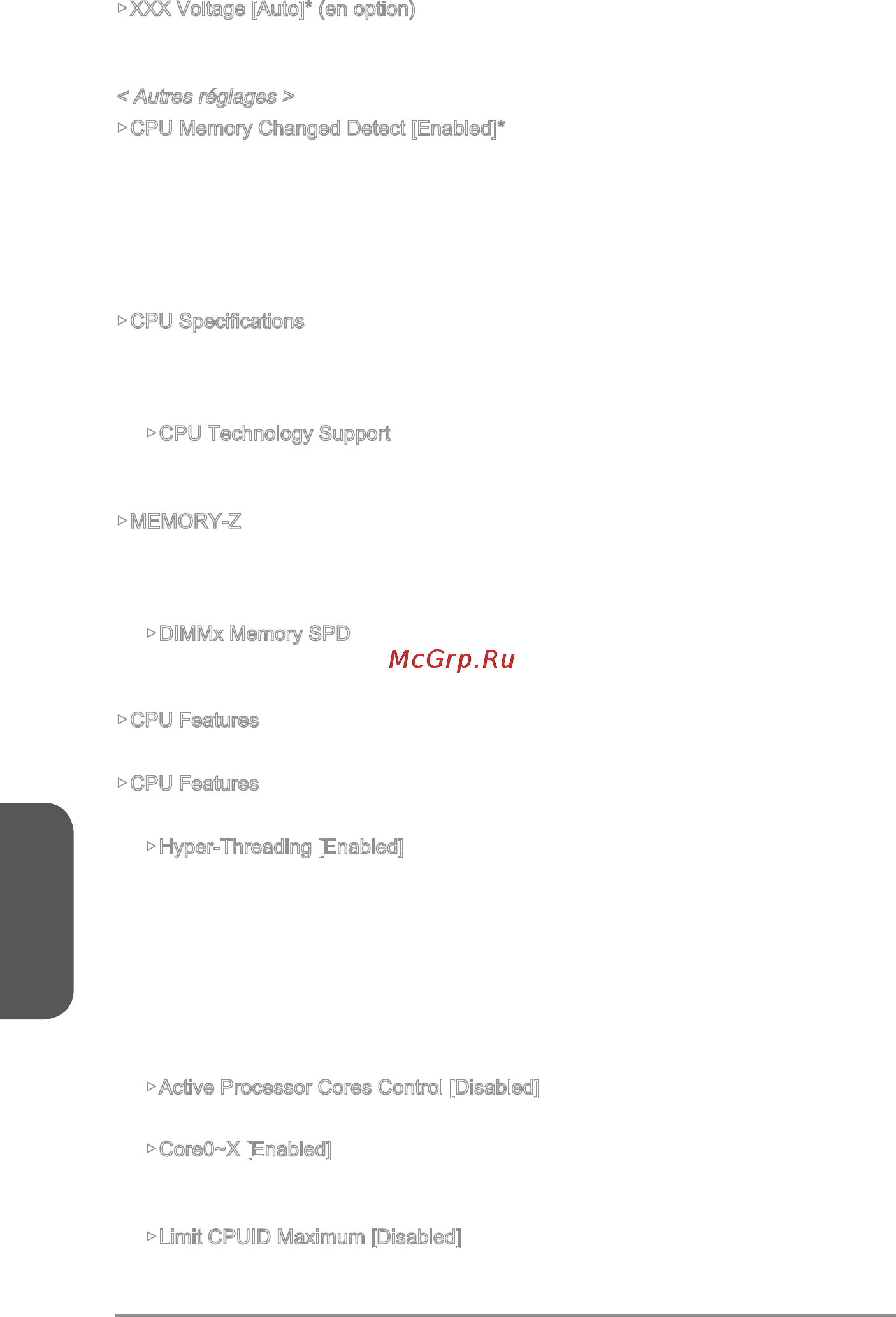

![MSI x99a godlike gaming [166/236] Français](/views2/1174590/page166/bga6.png)
Français
Fr-48
▶XXX Voltage [Auto]* (en option)
Dénit les tensions relatives à la mémoire/ PCH. En "Auto", le BIOS congure ces
tension automatiquement. Vous pouvez également les régler manuellement.
< Autres réglages >
▶CPU Memory Changed Detect [Enabled]*
Active ou désactive le système de sortir un message d’alerte pendans le démarrage
lorsque le CPU ou la mémoire a été remplacé.
[Enabled] Le système sort un message d’alerte pendant le démarrage et
demande le chargement des réglages par défaut pour les nouveaux
périphériques.
[Disabled] Désactive cette function et garde les réglages BIOS actuels.
▶CPU Specications
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache
l’information du CPU installé. Vous pouvez également accéder au menu d’information
à tout temps en appuyant sur [F4]. En lecture seule.
▶CPU Technology Support
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache les
principales fonctions prises en charge par le CPU installé. En lecture seule.
▶MEMORY-Z
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache tous les
réglages et délai de la mémoire installée. Vous pouvez également accéder au menu
d’information à tout temps en appuyant sur [F5].
▶DIMMx Memory SPD
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache
l’information de la mémoire installée. En lecture seule.
▶CPU Features
Appuyez sur <Enter> pour entrer dans le sous-menu.
▶CPU Features
Appuyez sur <Enter> pour entrer dans le sous-menu.
▶Hyper-Threading [Enabled]
Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de
transaction et réduire le temps de réponse utilisateur. La technologie traite les multi
cœurs dans le processeur comme des multi processeurs logiques qui exécutent
les instructions simultanément. Dans ce cas-là, la performance du système est
considérablement augmentée.
[Enable] Active la technologie Intel Hyper-Threading.
[Disabled] Désactive ce menu si le système ne prend pas la fontion HT en
charge.
▶Active Processor Cores Control [Disabled]
Active ou désactive les menus suivants (Core0~X).
▶Core0~X [Enabled]
Active ou désactive le cœur CPU. Ces menus n’apparaîssent qu’avec “Active
Processor Cores Control” activé.
▶Limit CPUID Maximum [Disabled]
Active ou désactive la valeur étendue CPUID.
