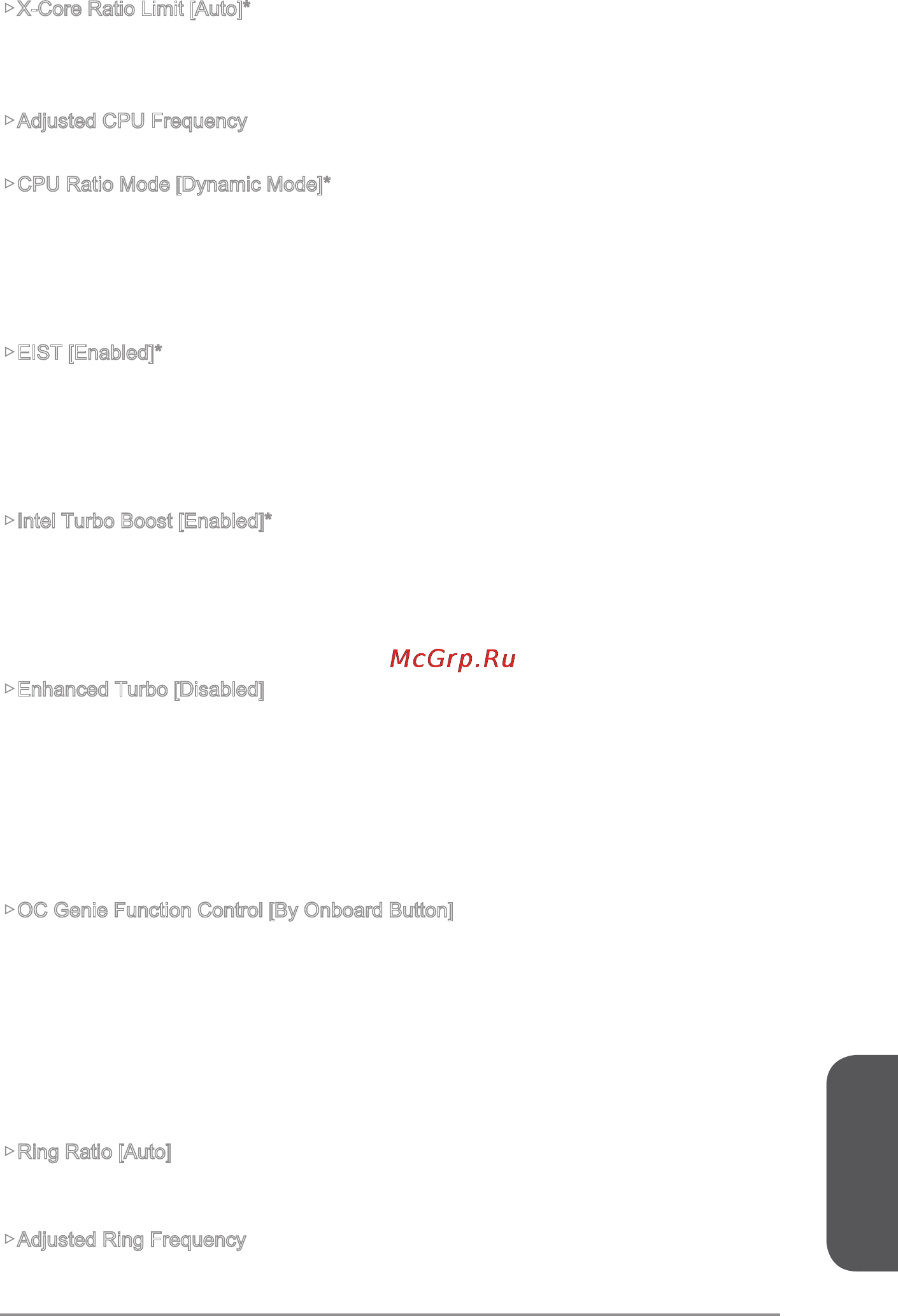

![MSI x99a godlike gaming [213/236] Русский](/views2/1174590/page213/bgd5.png)
Русский
Ru-43
▶X-Core Ratio Limit [Auto]*
Данные пункты появляются, только если процессор поддерживает данную
функцию. Данные опции позволяют настроить множители процессора CPU ratios
для различных ядер процессора.
▶Adjusted CPU Frequency
Показывает текущую частоту процессора. Это значение нельзя изменять.
▶CPU Ratio Mode [Dynamic Mode]*
Выбор множителя процессора. Этот пункт появится, когда вы установите
множитель процессора вручную.
[Fixed Mode] Фиксирует множитель процессора.
[Dynamic Mode] Множитель процессора будет меняться в зависимости от
загрузки процессора.
▶EIST [Enabled]*
Включение или выключение технологии Enhanced Intel
®
SpeedStep.
[Enabled] Включение EIST для настройки напряжения и частоты ядра
процессора. Этот пункт может снизить среднее энергопотребление
и тепловыделение.
[Disabled] Выключение EIST.
▶Intel Turbo Boost [Enabled]*
Включение или выключение Intel
®
Turbo Boost. Этот пункт появляется, когда
установленный процессор поддерживает данную функцию.
[Enabled] Включение этой функции приводит к автоматическому увеличению
производительности процессора.
[Disabled] Функция выключена.
▶Enhanced Turbo [Disabled]
Функция Enhanced Turbo позволяет увеличивать частоту на всех ядрах
процессора. Этот пункт появляется, когда установленный процессор
поддерживает данную функцию.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enabled] Увеличение частоты всех процессорных ядер до максимального
значения.
[Disabled] Функция выключена.
▶OC Genie Function Control [By Onboard Button]
Для включения функции OC Genie нажмите виртуальную кнопку в BIOS или
физическую кнопку на материнской плате. Включение функции OC Genie
позволяет автоматически разгонять систему с оптимизированным профилем
разгона MSI.
[By BIOS Options] Для включения функции OC Genie нажмите на виртуальную
кнопку OC Genie в верхнем левом углу экрана настроек BIOS.
[By Onboard Button] Для включения функции OC Genie нажмите на физическую
кнопку OC Genie на материнской плате.
▶Ring Ratio [Auto]
Установка множителя шины Ring. Диапазон допустимых значений зависит от
установленного процессора.
▶Adjusted Ring Frequency
Показывает измененную частоту шины Ring. Это значение нельзя изменять.
