Джамперы

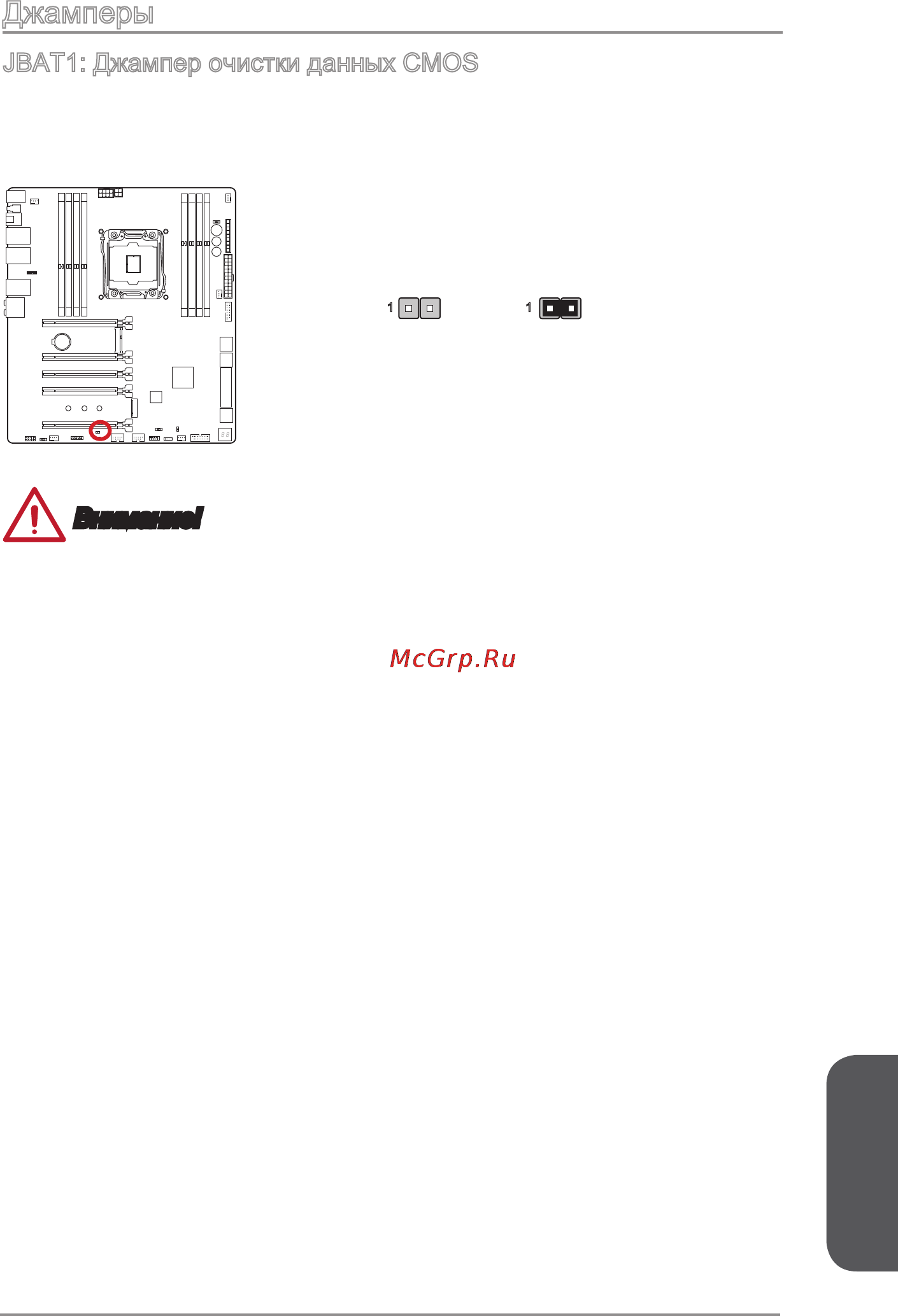

JBAT1: Джампер очистки данных CMOS
На плате установлена CMOS память с питанием от батарейки для хранения
данных о конфигурации системы. Для сброса конфигурации системы (очистки
данных CMOS памяти), воспользуйтесь этим джампером.
Сохранение
данных
Очистка
данных
1 1
Внимание!
Очистка CMOS памяти производится замыканием указанных контактов
перемычкой при выключенной системе. После выполнения очистки разомкните
перемычку. Очистка CMOS памяти во время работы системы не допустима, т.к.
это приведет к выходу материнской платы из строя.
