Русский
Ru-22

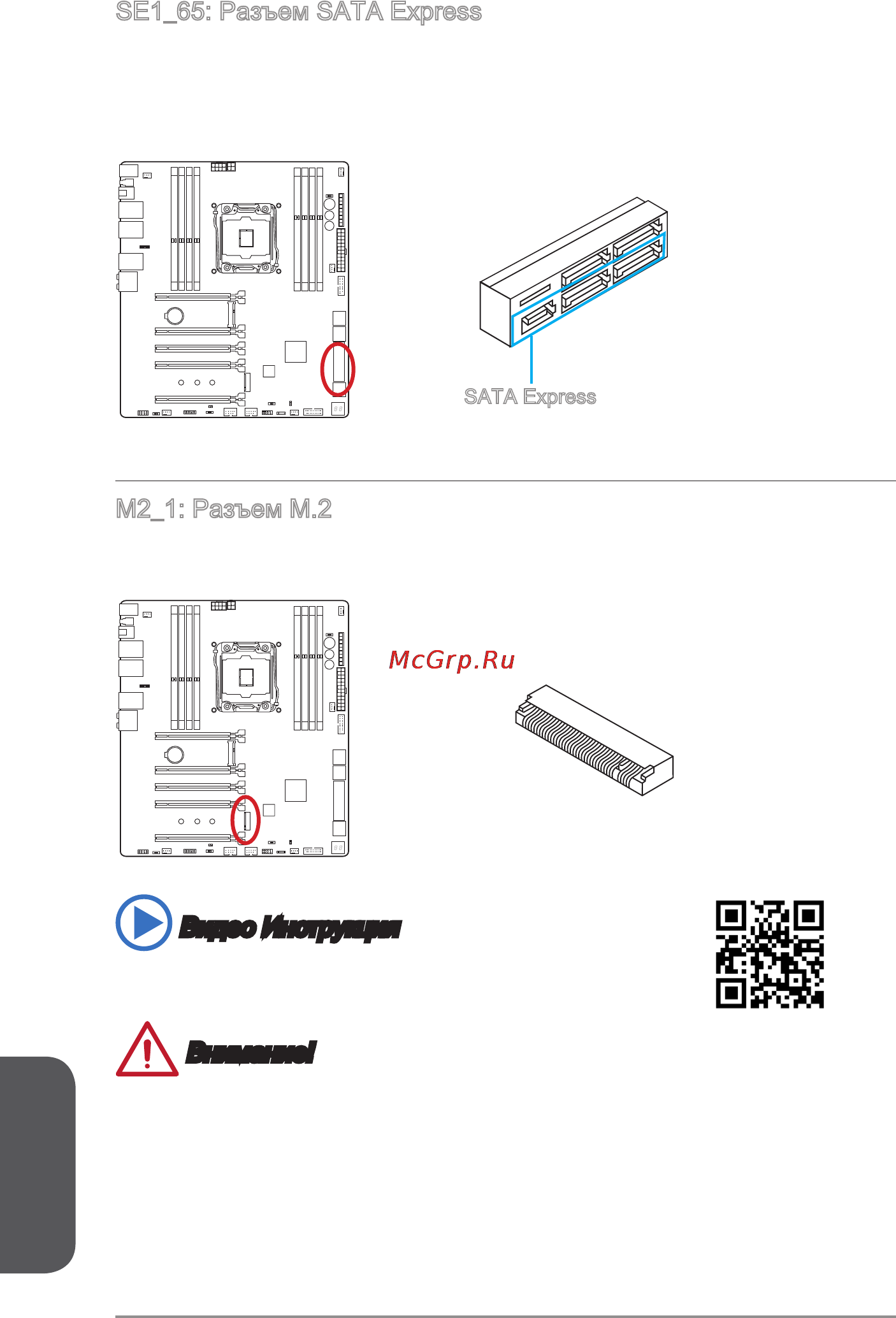

SE1_65: Разъем SATA Express
SATA Express- новый интерфейс для подключения устройств хранения данных с
высокой производительностью. Поддерживает подключение одного устройства
SATA Express со скоростью передачи данных до 10 Гбит/с. Подключение
устройства SATA Express к соответствующему разъему 3-в-1, осуществляется с
помощью кабеля SATA Express.
SATA Express
M2_1: Разъем M.2
Разъем M.2 поддерживает как модули M.2 SATA 6 Гб/с, так и модули M.2 PCIe.
Видео Инструкция
Смотрите видео, чтобы узнать как установить модули M.2.
http://youtu.be/JCTFABytrYA
Внимание!
•
Порты SATA Express/ SATA5~6 будут недоступны при установке модуля M.2
SATA в разъем M.2.
•
Intel RST не поддерживает модуль интерфейса M.2 PCIe.
•
Интерфейс M.2 PCIe не поддерживает RAID 0, RAID1, RAID 5 и RAID 10.
•
ВНИМАНИЕ! Перед установкой или заменой М.2 устройств, необходимо
полностью обесточить систему и отключить кабель питания.
•
Поддерживает Turbo U.2 хост-карты с функцией Intel NVMe.
