Deutsch
De-15

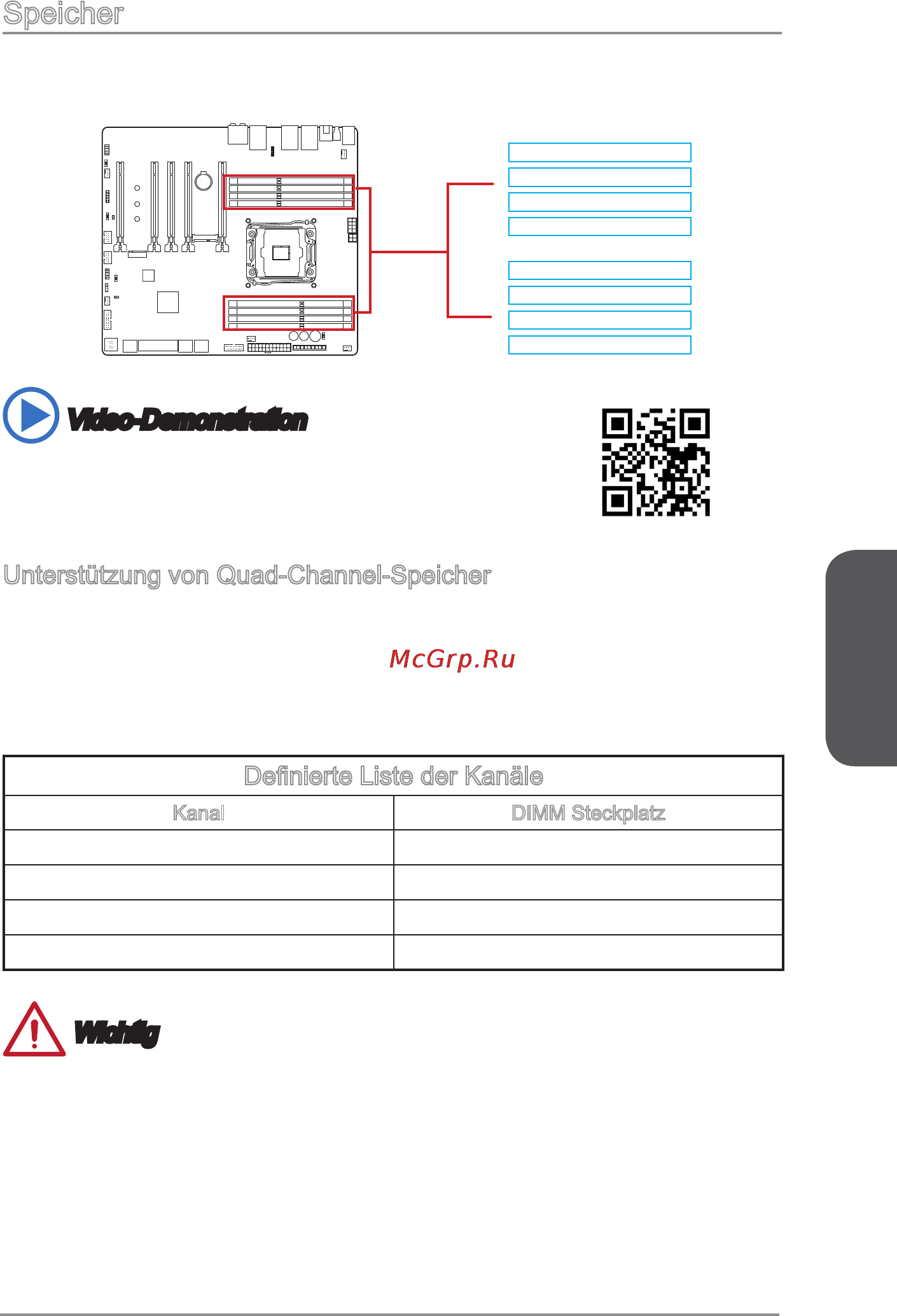

Speicher
Die DIMM-Steckplätze nehmen Arbeitsspeichermodule auf.
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Video-Demonstration
Anhand dieses Video erfahren Sie, wie Sie die Speichermodule
installieren.
http://youtu.be/T03aDrJPyQs
Unterstützung von Quad-Channel-Speicher
Diese Motherboard unterstützt bis zu vier Speicherkanäle. Zwei DIMM-Steckplätze
stellen einen Single-Channel zur Verfügung. Die Speichermodule können Daten über
vier Datenbus-Kanäle gleichzeitig senden und empfangen, um die Systemleistung
zu verbessern. Ausführlichere Informationen entnehmen Sie bitte den folgenden
Tabellen.
Denierte Liste der Kanäle
Kanal DIMM Steckplatz
Kanal A DIMM1, DIMM2
Kanal B DIMM3, DIMM4
Kanal C DIMM5, DIMM6
Kanal D DIMM7, DIMM8
Wichtig
•
DDR4 und DDR3 können nicht untereinander getauscht werden und der Standard
DDR4 ist nicht abwärtskompatibel. Installieren Sie DDR4 Speichermodule stets in
DDR4 DIMM Slots.
•
Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM1
zuerst.
•
Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis 127+ GB
(nicht volle 128 GB) erkannt, wenn jeder DIMM Slot mit einem 16GB Speichermodul
besetzt wird.
