Русский
Ru-19

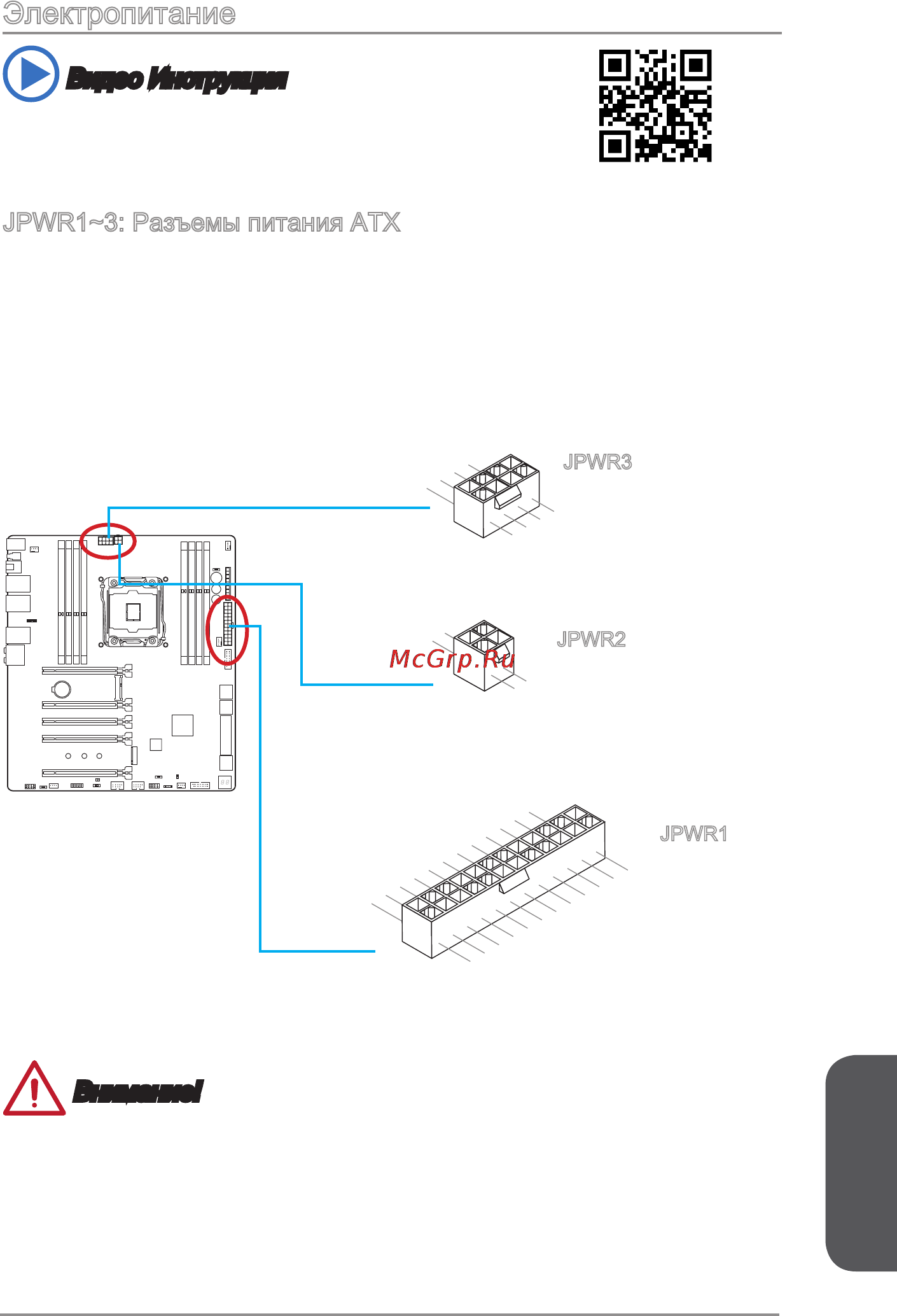

Электропитание
Видео Инструкция
Смотрите видео, чтобы узнать как подключить коннекторы
питания.
http://youtu.be/gkDYyR_83I4
JPWR1~3: Разъемы питания ATX
Данные разъемы предназначены для подключения коннекторов питания
ATX. Для подключения коннекторов питания ATX совместите кабель питания
с разъемом и вставьте кабель в разъем. При правильном выполнении
подключения защелка на кабеле питания закрепляется в силовом разъеме
материнской платы.
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3V
15.Ground
3.Ground
16.PS-ON#
4.+5V
17.Ground
5.Ground
18.Ground
6.+5V
19.Ground
7.Ground
22.+5V
10.+12V
20.Res
8.PWR OK
23.+5V
11. + 1 2 V
21.+5V
9.5VSB
24.Ground
12.+3.3V
7.+12V
3.
Ground
5.+12V
1.
Ground
8.+12V
4
.Ground
6.+12V
2.Ground
JPWR1
3.+12V
1
.Ground
4.+12V
2
.Ground
JPWR3
JPWR2
Внимание!
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех кабелей питания к блоку питания АТХ.
