Français
Fr-35

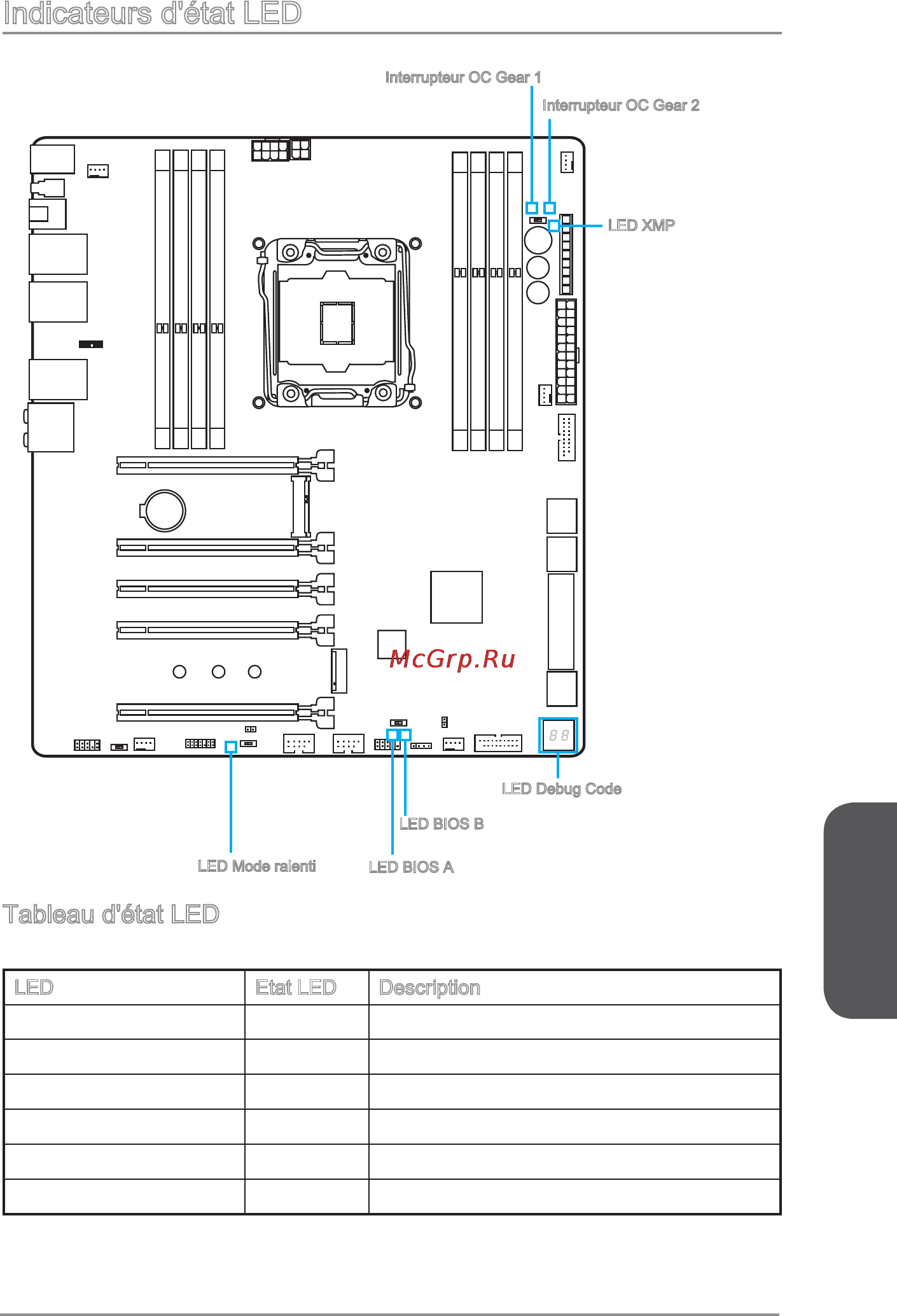

Indicateurs d'état LED
LED BIOS A
Interrupteur OC Gear 1
Interrupteur OC Gear 2
LED Debug Code
LED BIOS B
Tableau d'état LED
Le tableau suivant décrit l'état d'indicateurs LED.
LED Etat LED Description
Interrupteur OC Gear 1 Bleu Mode OC Genie Gear 1
Interrupteur OC Gear 2 Rouge Mode OC Genie Gear 2
XMP Activé XMP est activé
Mode ralenti Rouge Le mode ralenti est activé
BIOS B Vert BIOS B en opération
BIOS A Bleu BIOS A en opération
LED Mode ralenti
LED XMP
