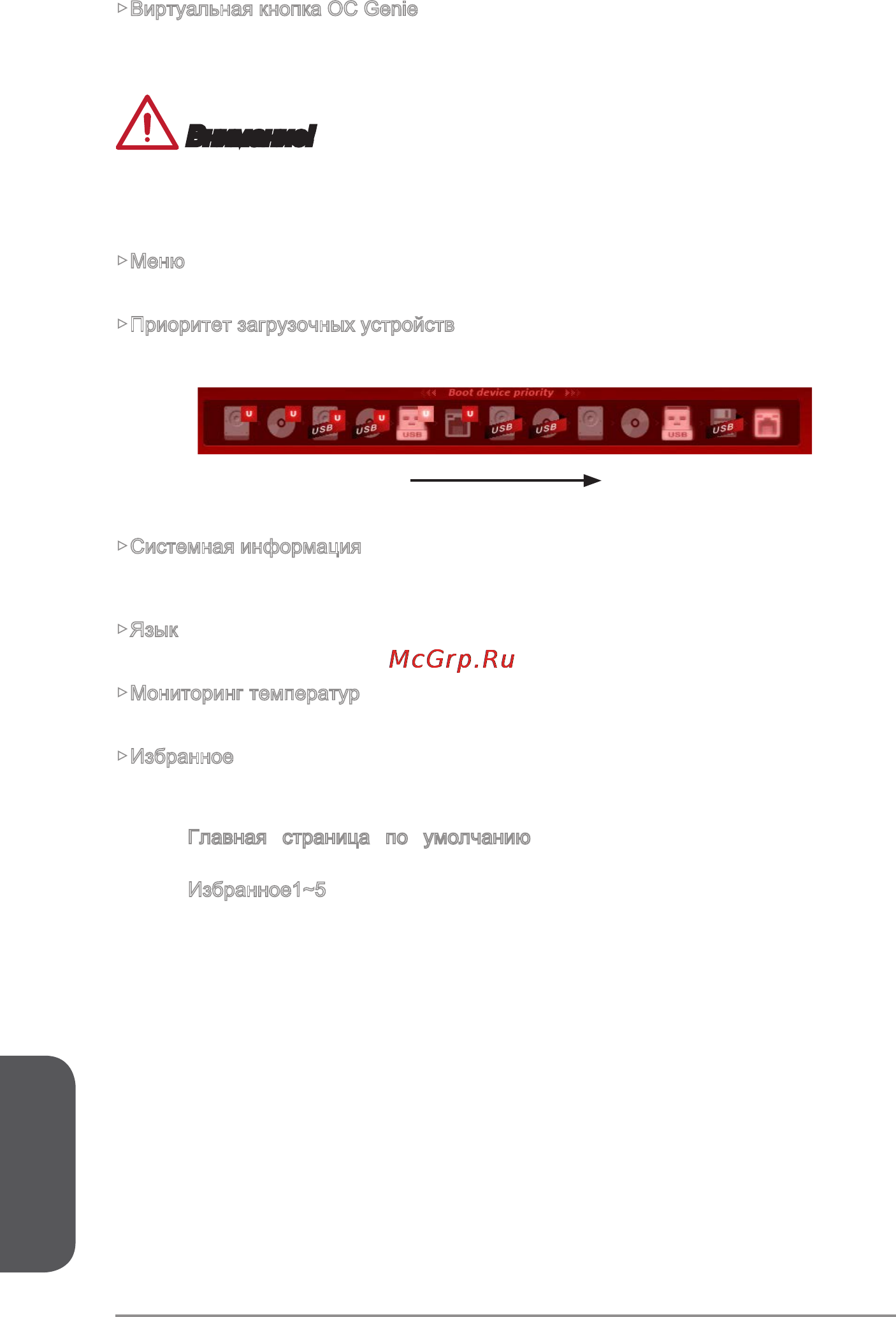

![MSI x99a godlike gaming [210/236] Русский](/views2/1174590/page210/bgd2.png)
Русский
Ru-40
▶Виртуальная кнопка OC Genie
Включает или выключает функцию OC Genie при нажатии кнопки. Данная
кнопка мигает при включении. Включение функции OC Genie приводит к
автоматическому разгону с оптимизированным профилем MSI.
Внимание!
Мы не рекомендуем производить какие либо изменения в меню OC и не
загружать значения по умолчанию после включения функции OC Genie.
▶Меню
Здесь отображаются настройки BIOS и дополнительная информация.
▶Приоритет загрузочных устройств
Вы можете переместить инонку устройства для изменения приоритета загрузки.
Высокий приоритет Низкий приоритет
▶Системная информация
Показывает время, дату, модель процессора, частоту процессора, частоту
памяти, объем памяти и версию BIOS.
▶Язык
Позволяет выбрать язык интерфейса для настройки BIOS.
▶Мониторинг температур
Показывает температуру процессора и материнской платы.
▶Избранное
Позволяет создать личное меню BIOS, где вы можете сохранить и получить
доступ к вашим любимым и часто используемым настройкам BIOS.
■
Главная страница по умолчанию - Позволяет выбрать меню BIOS
(например, параметры, OC..., и т.д.) в качестве главной страницы BIOS.
■
Избранное1~5 - Позволяет добавлять наиболее часто используемые /
любимые пункты настройки BIOS на одну страницу.
