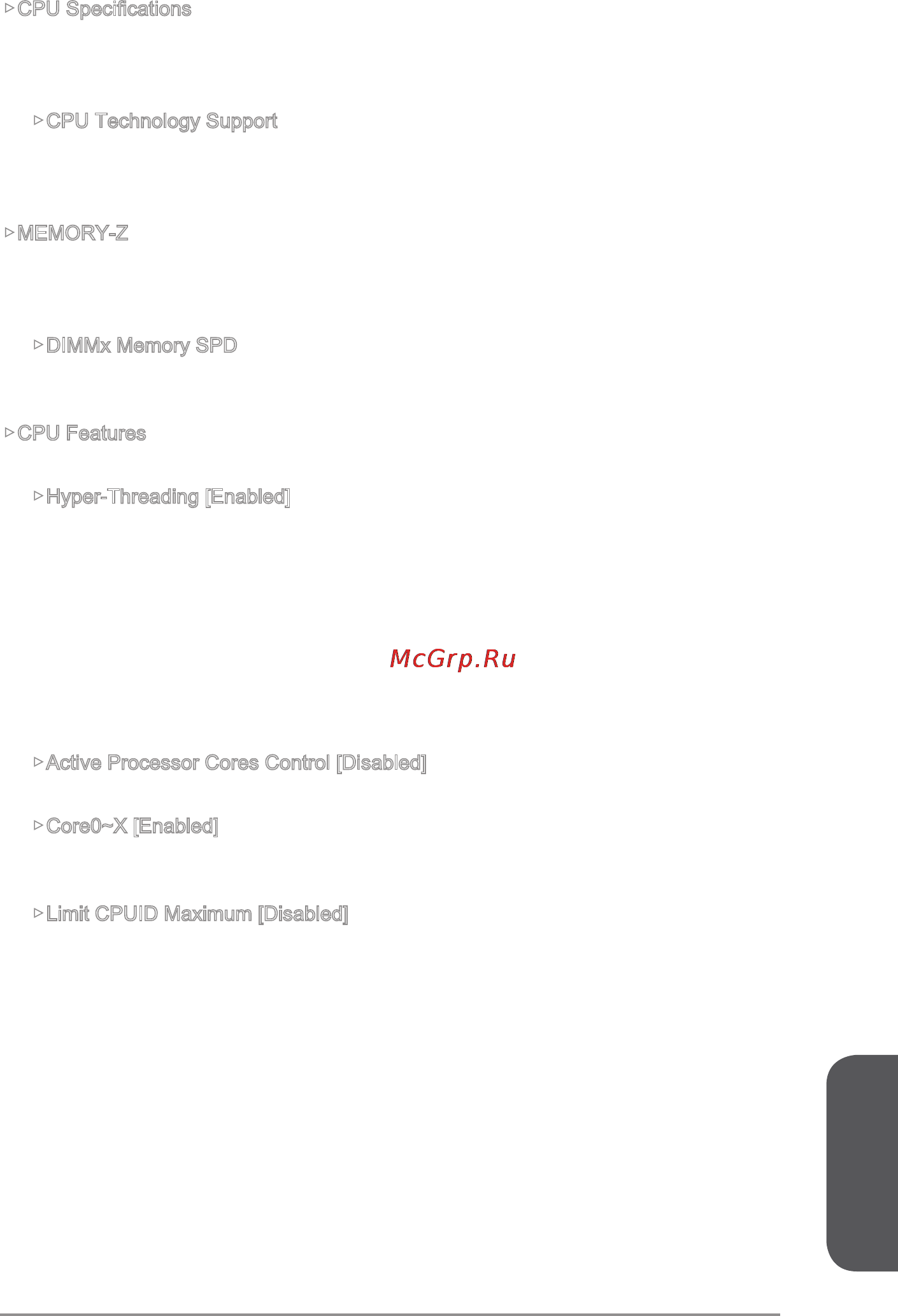

Русский
Ru-49
▶CPU Specications
Нажмите <Enter> для входа в подменю. В этом подменю представлена
информация об установленном процессоре. Для просмотра этой информации в
любое время нажмите на кнопку [F4]. Это значение нельзя изменять.
▶CPU Technology Support
Нажмите <Enter> для входа в подменю. В данном подменю отображаются
основные функции, поддерживаемые установленным процессором. Это
значение нельзя изменять.
▶MEMORY-Z
Нажмите <Enter> для входа в подменю. В подменю выделены все параметры
и тайминги установленной памяти. Для просмотра этой информации в любое
время нажмите на кнопку [F5].
▶DIMMx Memory SPD
Нажмите <Enter> для входа в подменю. Это подменю показывает
информацию об установленной памяти. Это значение нельзя изменять.
▶CPU Features
Нажмите <Enter> для входа в подменю.
▶Hyper-Threading [Enabled]
Процессор использует технологию Hyper-threading для увеличения
производительности. Технология Intel Hyper-Threading позволяет наскольким
наборам регистров в процессоре исполнять инструкции одновременно.
Это существенно увеличивает производительность системы. Этот пункт
появляется, когда установленный процессор поддерживает изменение
данного параметра.
[Enable] Включить технологию Intel Hyper-Threading.
[Disabled] Выключить эту функцию, если система не поддерживает
функцию НТ.
▶Active Processor Cores Control [Disabled]
Включение или выключение следующих пунктов (Core0~X).
▶Core0~X [Enabled]
Включение или выключение ядер процессора. Пункты появятся только при
включении “Active Processor Cores Control”.
▶Limit CPUID Maximum [Disabled]
Включение или выключение расширенных значений CPUID.
[Enabled] BIOS будет ограничивать максимальное входное значение
CPUID для обхода проблемы загрузки в устаревших
операционных системах, не поддерживающих процессор с
расширенными значениями CPUID.
[Disabled] Используйте фактическое максимальное входное значение
CPUID.
