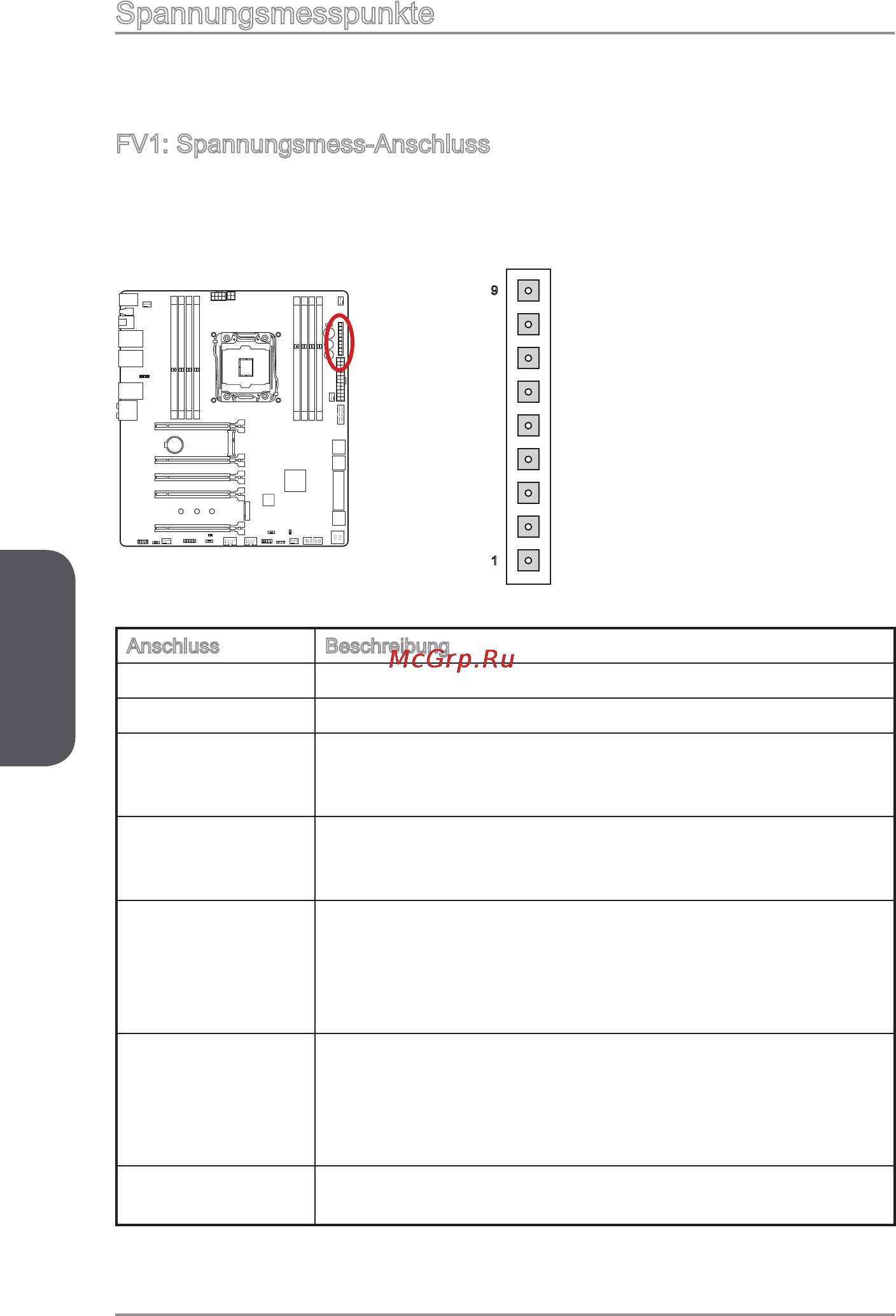

Spannungsmesspunkte
Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu
messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt.
FV1: Spannungsmess-Anschluss
Um die Spannung zu prüfen, verwenden Sie die Spannungsmesspunkte
des Motherboards. Halten Sie die positive Leitung des Multimeters an den
Spannungsanschluss und die negative Leitung an den Erdungspol.
SA
GND
1
9
RING
DDR23
DDR01
VCCIN
CORE
GND
GND
Anschluss Beschreibung
GND (Pin 7~9) Erdung
CORE (Pin 6) CPU Core Spannung.
RING (Pin 5) CPU Ring ist eine Schnittstelle für den integrierten Controller
in der CPU. Die CPU Ring Spannung kann die CPU
Übertaktungsleistung beeinträchtigen.
SA (Pin 4) Die CPU_SA (CPU System Agent) Spannung ist die
Spannung, die Versorgung des integrierten Speicher-
Kontrollers in der CPU anliegt.
DDR23 (Pin 3) Speicherspannung für Kanal C/ D. Die Spannung des
Speicherkanals C/D. Die DDR-Speicherspannung ist die
Spannung, die bei den installierten DDR Speichermodulen
anliegt. Niedrige DDR Timings können höhere Spannungen
erfordern um einen stabilen Betrieb zu gewährleisten.
DDR01 (Pin 2) Speicherspannung für Kanal A/ B. Die Spannung des
Speicherkanals C/D. Die DDR-Speicherspannung ist die
Spannung, die bei den installierten DDR Speichermodulen
anliegt. Niedrige DDR Timings können höhere Spannungen
erfordern um einen stabilen Betrieb zu gewährleisten.
VCCIN (Pin1) Die CPU VCCIN-Spannung ist die CPU Stromquelle, die mit
Komponenten der CPU gemeinsam genutzt wird.
