Deutsch
De-17

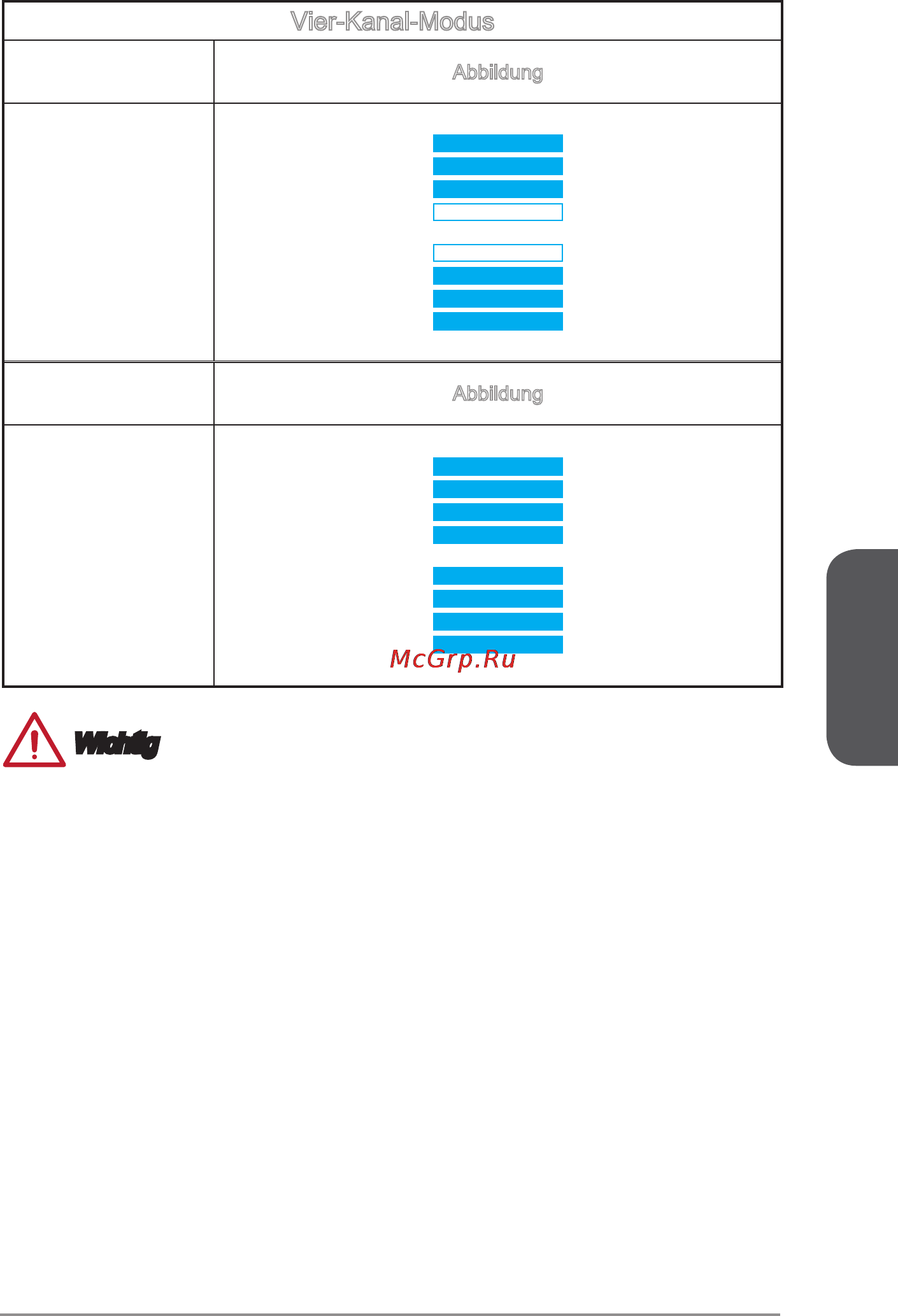

Vier-Kanal-Modus
Installierte DIMMs
(6 Speichermodule)
Abbildung
DIMM1, DIMM2, DIMM3,
DIMM5, DIMM6, DIMM7
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Installierte DIMMs
(8 Speichermodule)
Abbildung
DIMM1, DIMM2,
DIMM3, DIMM4,
DIMM5, DIMM6,
DIMM7, DIMM8
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Wichtig
Stellen Sie im Dual-/ Triple-/ Quad-Kanal-Modusbitte sicher, dass Sie Module des
gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher
Kanäle verwenden. Für jeden Kanal muss zuerst die ungerade Anzahl von dem
DIMM-Steckplatz installiert werden.
