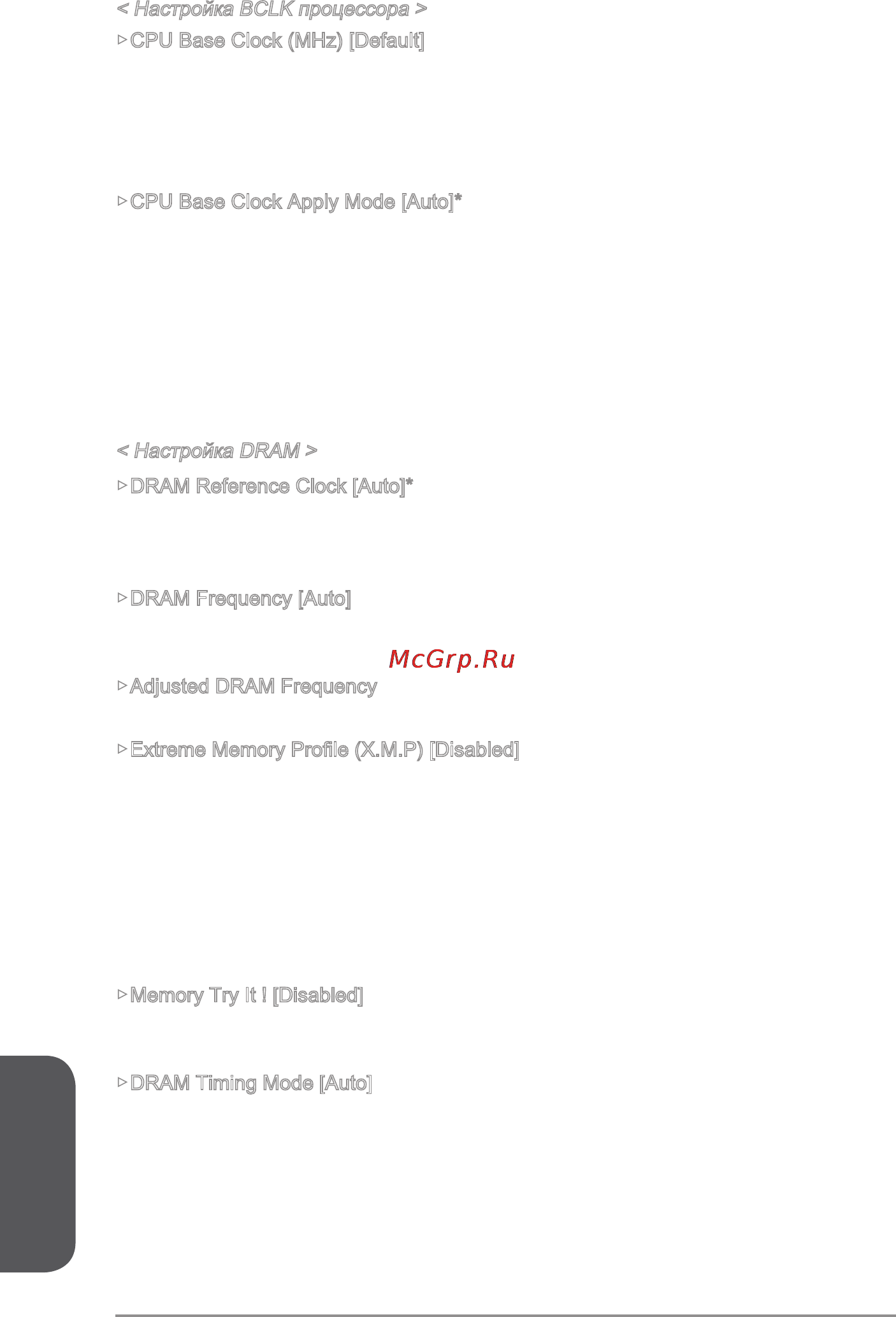

![MSI x99a godlike gaming [214/236] Русский](/views2/1174590/page214/bgd6.png)
Русский
Ru-44
< Настройка BCLK процессора >
▶CPU Base Clock (MHz) [Default]
Установка базовой тактовой частоты процессора. Изменение этого параметра
обеспечивает возможность «разгона» процессора. Обращаем ваше
внимание, что успешность разгона и стабильная работа системы при этом
не гарантируется. Этот пункт появляется, если установленный процессор
поддерживает данную функцию.
▶CPU Base Clock Apply Mode [Auto]*
Устанавливает способ применения изменений для заданной базовой частоты
процессора.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Next Boot] Процессор перейдет на заданную базовую частоту при следующей
загрузке.
[Immediate] Процессор перейдет на заданную базовую частоту немедленно.
[During Boot] Процессор перейдет на заданную базовую частоту во время загрузки.
< Настройка DRAM >
▶DRAM Reference Clock [Auto]*
Установка референсной частоты DRAM. Диапазон допустимых значений
зависит от установленного процессора. Этот пункт доступен, если установлен
соответсвующий процессор.
▶DRAM Frequency [Auto]
Установка частоты памяти (DRAM). Обратите внимание, что возможность
успешного разгона не гарантируется.
▶Adjusted DRAM Frequency
Показывает текущую частоту DRAM. Это значение нельзя изменять.
▶Extreme Memory Prole (X.M.P) [Disabled]
X.M.P. (Extreme Memory Prole) является технологией разгона для модулей
памяти. Этот пункт доступен при установке модулей памяти с поддержкой
технологии XMP.
[Disabled] Функция выключена.
[Prole 1] Использует настройки разгона Профиль 1 для установленного
модуля памяти XMP.
[Prole 2] Использует настройки разгона Профиль 2 для установленного
модуля памяти XMP.
▶Memory Try It ! [Disabled]
Позволяет улучшить совместимость памяти и производительность, путем
выбора наиболее оптимального пресета.
▶DRAM Timing Mode [Auto]
Режимы таймингов памяти.
[Auto] Временные параметры DRAM устанавливаются на основе SPD
(Serial Presence Detect) модуля памяти.
[Link] Позволяет пользователю настроить тайминги DRAM вручную для
всех каналов памяти.
[UnLink] Позволяет пользователю настроить тайминги DRAM вручную для
соответствующего канала памяти.
