Français
Fr-14

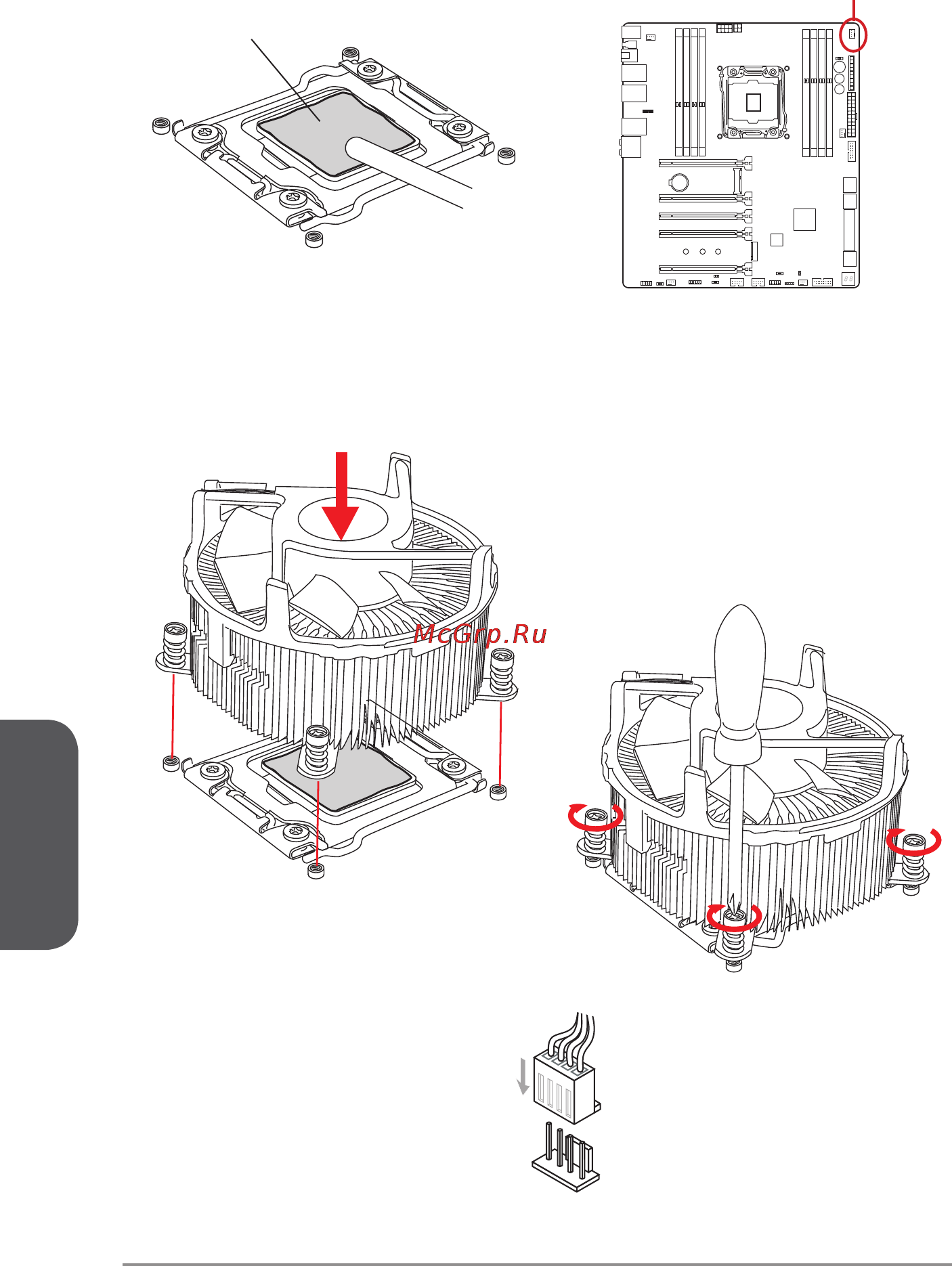

9. Appliquez une couche de pâte thermique (ou d’adhésif thermique) sur le dessus
du CPU. Cela aide la dissipation de chaleur et prévient la surchaue du CPU.
10. Localisez le connecteur du ventilateur CPU sur la carte mère.
11. Placez le ventilateur sur la carte mère avec son câble face au connecteur du
ventilateur. Les éléments de xation doivent correspondre aux trous sur la carte.
12. Vissez les quatre vis à l'aide d'un tournevis (9-pouce).
13. Finalement, reliez le câble du
ventilateur de CPU au connecteur
sur la carte mère.
Pâte thermique
CPUFAN1
