Русский
Ru-9

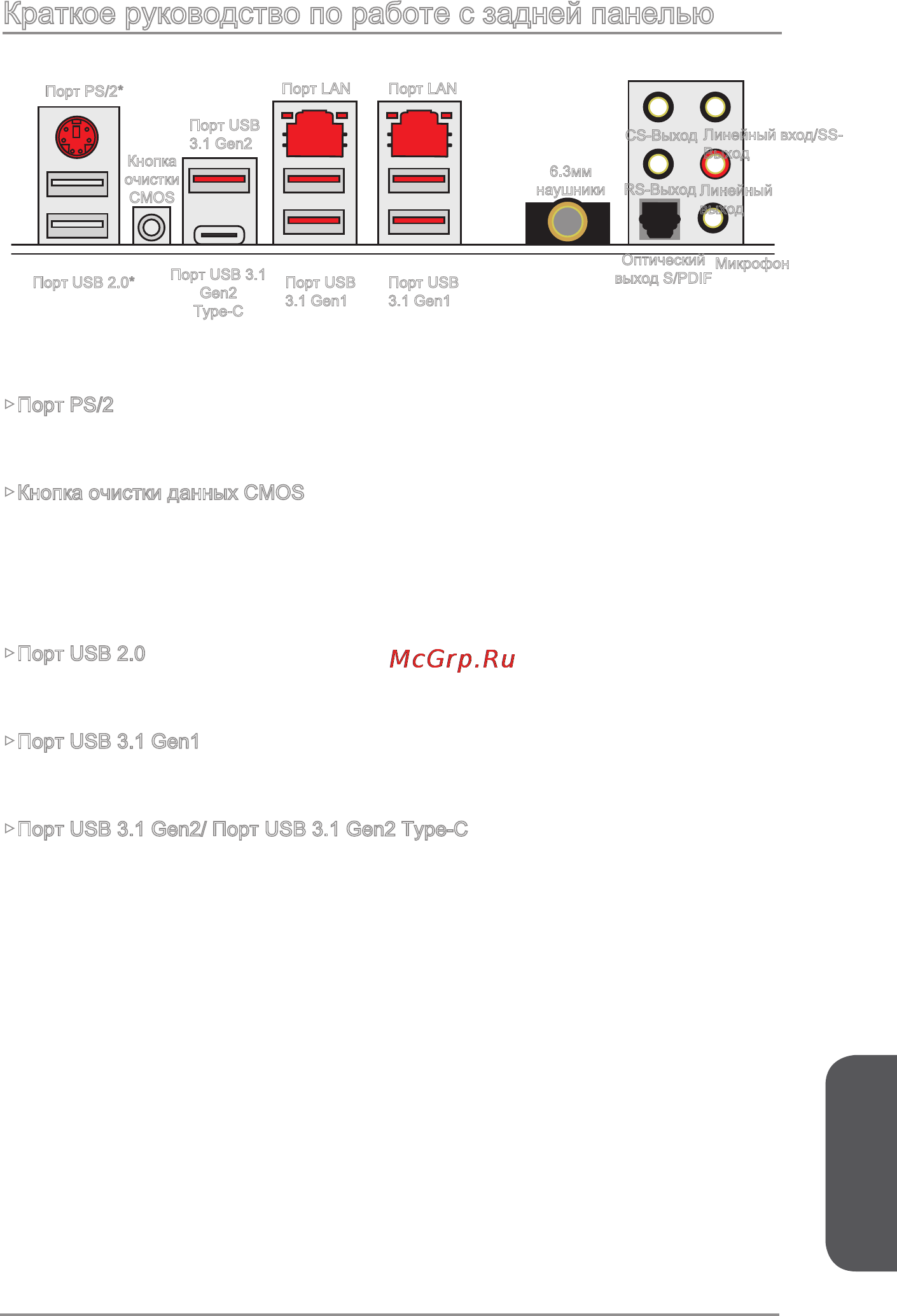

Краткое руководство по работе с задней панелью
▶Порт PS/2
Комбинированный разъем DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
▶Кнопка очистки данных CMOS
На плате установлена CMOS-память с питанием от внешней батареи, хранящая
данные о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Если у вас
возникает необходимость сбросить конфигурацию системы (очистить данные
CMOS), воспользуйтесь этой кнопкой.
▶Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
▶Порт USB 3.1 Gen1
Порт USB 3.1 Gen1 обратно совместим с устройствами USB 2.0. Поддержка
передачи данных со скоростью до 5 Гбит/с (SuperSpeed).
▶Порт USB 3.1 Gen2/ Порт USB 3.1 Gen2 Type-C
Порт USB 3.1 Gen2 обратно совместим с устройствами USB 3.1 Gen1/ 2.0.
Поддержка передачи данных со скоростью до 10 Гбит/с (SuperSpeed USB 10
Гбит/с).
Оптический
выход S/PDIF
Линейный вход/SS-
Выход
Линейный
выход
RS-Выход
CS-Выход
Порт USB
3.1 Gen1
Кнопка
очистки
CMOS
Порт LAN
Порт PS/2*
Порт USB 2.0* Порт USB
3.1 Gen1
Порт USB
3.1 Gen2
Микрофон
* Порт игрового устройства
Порт USB 3.1
Gen2
Type-C
Порт LAN
6.3мм
наушники
