Français
Fr-9

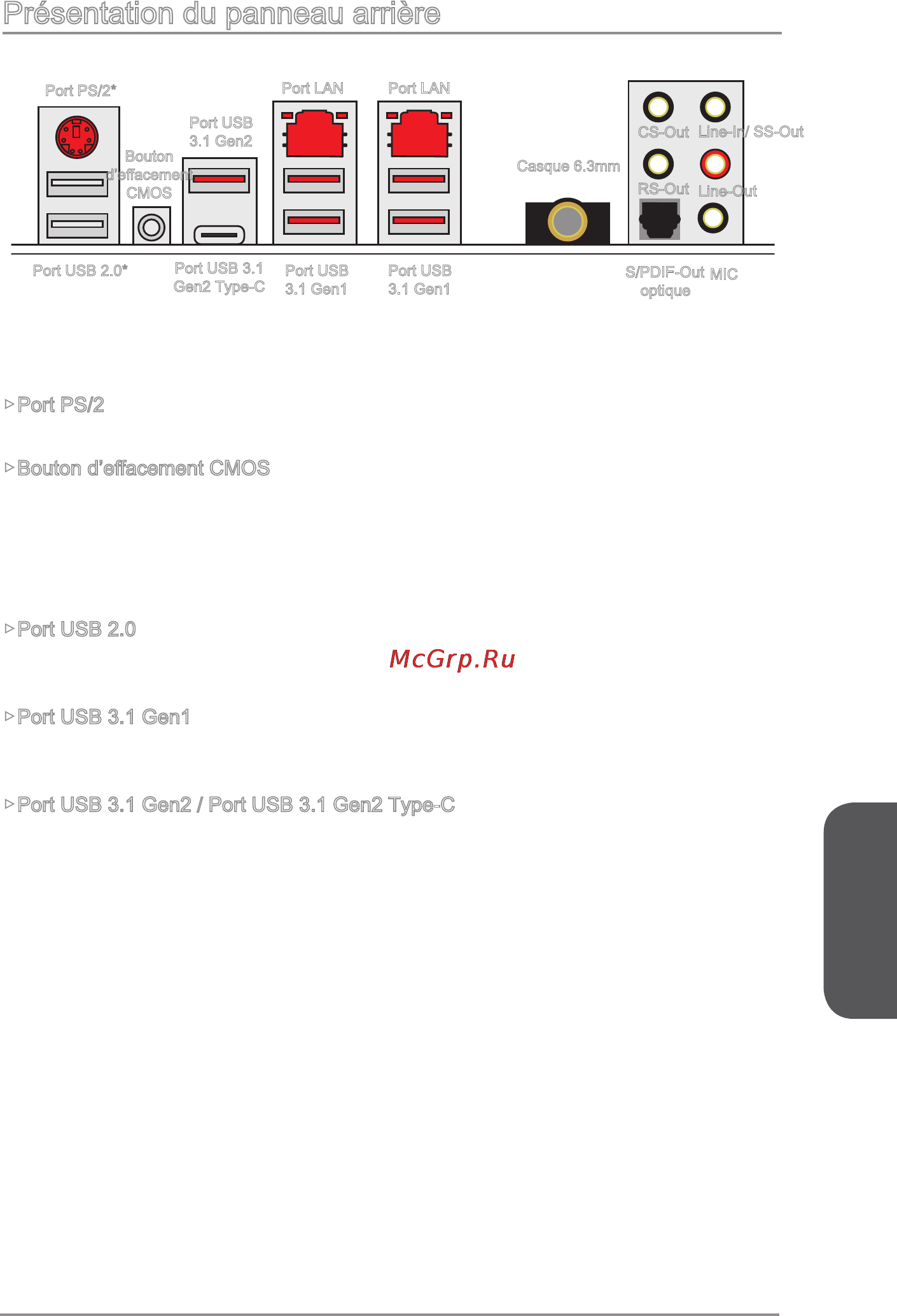

Présentation du panneau arrière
▶Port PS/2
Connecteur souris / clavier PS/2
®
DIN pour une souris ou un clavier PS/2
®
.
▶Bouton d’eacement CMOS
Il y a un CMOS RAM intégré, qui est alimenté par une batterie externe située sur
la carte mère, destiné à conserver les données de conguration du système. Avec
le CMOS RAM, le système peut lancer automatiquement le système d’exploitation
chaque fois qu’il est allumé. Si vous souhaitez eacer la conguration du système,
appuyez sur ce bouton pour eacer les données.
▶Port USB 2.0
Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la
souris, ou d’autres périphériques compatibles USB 2.0.
▶Port USB 3.1 Gen1
Le port USB 3.1 Gen1 est rétro-compatible avec les périphériques USB 2.0. Il
supporte un taux de transfert jusqu'à 5 Go/s (Super-Vitesse).
▶Port USB 3.1 Gen2 / Port USB 3.1 Gen2 Type-C
Le port USB 3.1 Gen2 est rétro-compatible avec les périphériques USB 3.1 Gen1/ 2.0.
Il supporte un taux de transfert jusqu'à 10 Go/s (Super-Vitesse USB 10 Gbps).
S/PDIF-Out
optique
Line-In/ SS-Out
Line-Out
RS-Out
CS-Out
Port USB
3.1 Gen1
Bouton
d’eacement
CMOS
Port LAN
Port PS/2*
Port USB 2.0* Port USB
3.1 Gen1
Port USB
3.1 Gen2
MIC
* Port pour périphérique de jeux
Port USB 3.1
Gen2 Type-C
Port LAN
Casque 6.3mm
