Подключение синего провода
ПОДКЛЮЧЕНИЕ СИНЕГО, РОЗОВОГО
ПРОВОДОВ и ТЕРМОДАТЧИКА
СИНИЙ ПРОВОД - подключите к любому
проводу, где напряжение появляется после
включения зажигания, например, центральный
провод прикуривателя или провод включения
магнитолы или подключается к контакту “15”
замка зажигания.

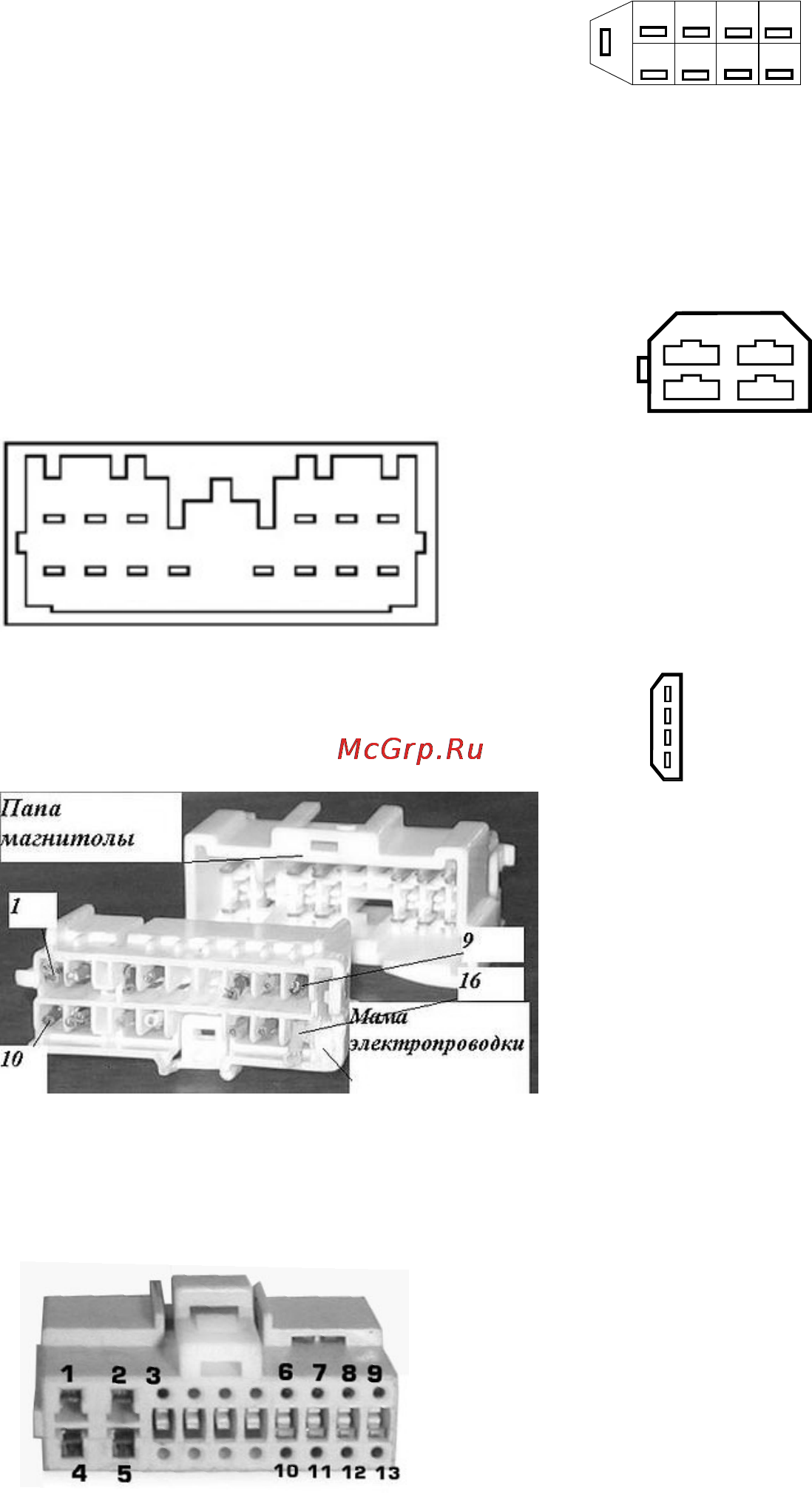

Варианты подключения синего провода:
11
1 2 3
4 5 6
7 8 9 10 11 12 13 14
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях MITSUBISHI
вид со стороны проводов
Рис. 3.21
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях HYUNDAI
вид со стороны проводов
Рис. 3.22
Контакт 10 (красный провод) - зажигание
Контакт 10 (красный провод) - зажигание
Рис. 3.23
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях KIA
вид со стороны проводов
Контакт 1 (черный с желтой
полосой провод) - зажигание
В автомобилях ВАЗ 2109-2115, в
ис. 3.24.
В автомобилях ВАЗ 2109-2115, в
европанели,
в глубине отсека под бортовой компьютер,
находится 9-контактный разъем маршрутного
компьютера (МК), р
“83” высокой
панели приборов есть 4-клеммная колодка под
бортовой компьютер (4КК). Рис. 3.25. Она
находится внутри консоли в районе гнезда
автомагнитолы.
Рис. 3.26.
Подключение розового провода
тяните к баку и
подключите к проводу, идущему от вывода
датчика уровня топлива. Датчик уровня топлива, в
большинстве автомобилей, находится под задним
сидением или в заднем крыле, либо можно найти
этот провод в комбинации приборов.
Подключение датчика уровня топлива
в панели приборов:
ВАЗ 21074
В автомобилях ВАЗ 2110-2112 можно провода
подключить к часовому разъему.
РОЗОВЫЙ ПРОВОД - про
i инжекторные - в 8-контактном
разъеме Х1 комбинации приборов, провод
розовый с красной полосой
ВАЗ 9, 10, 15 семейств - в штатном разъеме для
бортового компьютера, контакт “В” (в некоторых
автомобилях до 2001 г. выпуска провод датчика
бака может отсутствовать) или в 9-контактном
разъеме, контакт “9”
Приора - в разъеме комбинации приборов,
розовый провод, контакт “27”
Рис. 3.26
ЧАСОВОЙ РАЗЪЕМ (ЧР)
в автомобилях 2110-2112
[МАМА]
1 - земля
2 - габариты
3 - зажигание
4 - + 12 В
4-КОНТАКТНАЯ КОЛОДКА (4КК) [МАМА]
в автомобилях 2109-2115
Рис. 3.25
1
3
2
4
1 - земля
2 - габариты
3 - зажигание
4 - + 12 В
РАЗЪЕМ (МК) в автомобилях ВАЗ 2109-2115
Рис. 3.24
8
2
7
6
5
4
3
1
9
2 - зажигание
3 - напряжение АКБ
4 - земля
