Подключите прибор в автомобиле:
Особенности подключения прибора в
автомобилях с диагностическим разъемом
OBD II приведены далее в инструкции.
Если колодка OBD II в автомобиле отсутствует,
либо невозможно
подключить коннектор в диагностический разъем
, то необходимо подключить провода
согласно их цветам, с помощью переходника
с одиночными контактами. Способы подключе-
ния прибора с помощью переходника приведены
далее в инструкции.
Подключение к диагностической колодке OBD II:
Подключение с помощью переходника
с одиночными контактами:
в автомобиле установлена диагностическая
колодка другого типа,
OBD II
Подключение к датчикам автомобиля:
Возможно подключение непосредственно к
датчикам автомобиля. В этом случае подключите
прибор к необходимым датчикам, согласно
пункту:
Подключение прибора к датчикам автомобиля.
DAEWOO Nexia - в нише ног пассажира (за правой
коленкой; Gets: в салоне под торпедо над правой
5 - сигнальное заземление
ПОДКЛЮЧЕНИЕ К
ДИАГНОСТИЧЕСКОЙ КОЛОДКЕ OBD II
РАСПОЛОЖЕНИЕ ДИАГНОСТИЧЕСКОЙ
КОЛОДКИ:
СHEVROLET Aveo, Lacetti: под рулевой колонкой
CHEVROLET Lanos, DAEWOO Lanos - под
кожухом рулевого управления над правой
коленкой водителя
боковой панелью) около блока управления
MITSUBISI Colt: снимаем декоративный кожух
рулевого управления (повернуть 2 ручки) с
правой стороны, около центральной консоли;
Lancer, Galant: под кожухом рулевого управления
над правой коленкой; SpaceStar: в центральной
консоли под подстаканниками
HYUNDAI Accent: в салоне под торпедо над левой
коленкой
KIA Rio, Spectra, Sportage: над правой коленкой,
под рулевой колонкой, за кожухом
FORD Focus 1 - с левой стороны на полочке,
прикрыта заглушкой закрывающей блок
предохранителей
RENAULT Clio - под пепельницей на
центральной консоли
Logan - в бардачке
Kangoo - над правой коленкой около блока
предохранителей
ВАЗ 2110 - справа от водителя, рядом с рулевой
колонкой.
ВАЗ 2109 низкая панель - на полке под
"бардачком", рядом с ЭБУ
Внимание!
ПЕРЕХОДНИК с одиночными контактами,
рис. 3.1, должен быть отсоединен от .КАБЕЛЯ
КАБЕЛЬ с двумя разъемами подсоедините
красным разъемом к коннектору диагностической
колодки, рис. 3.1, в соответствии с меткой.
КОННЕКТОР OBD II, рис. 3.1, вставьте в
разъем диагностической колодки OBD II, рис. 3.3,
в автомобиле.

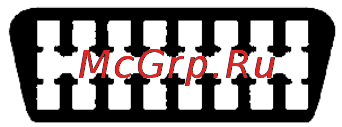

ДИАГНОСТИЧЕСКАЯ КОЛОДКА OBD II
ВИД СПЕРЕДИ:
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
Контакты:
2 - J 1850 “+”
4 - заземление кузова
6 - CAN (J-2284) верх
7 - К Line ISO (SAE)
10 - J 1850 “-”
14 - CAN (J-2284) низ
15 - L Line ISO (SAE)
16 - напряжение АКБ
Рис. 3.3
4
