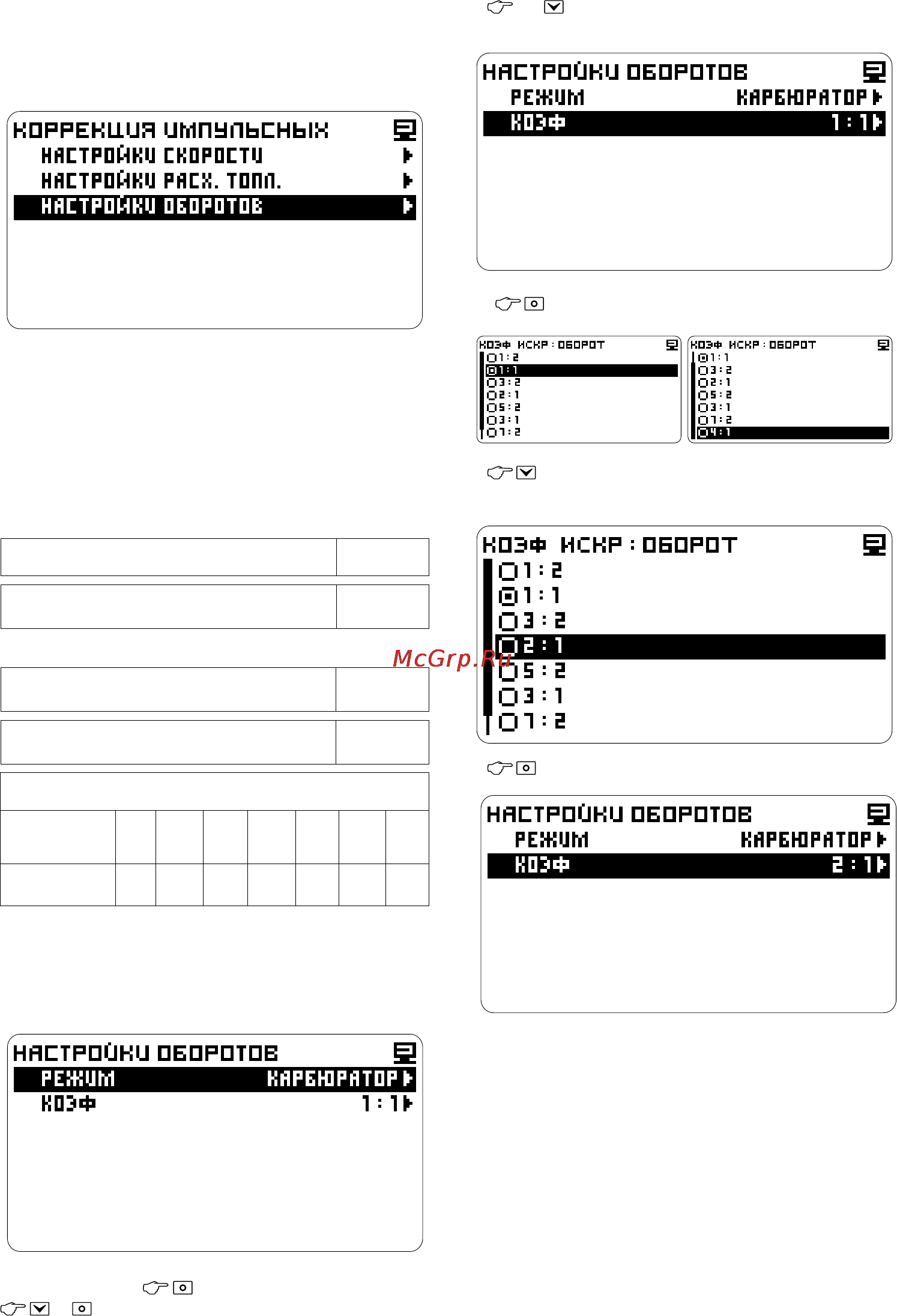

- переместите курсор на строку
КОРРЕКЦИЯ ИМПУЛЬСНЫХ
Коэффициент
ДАТЧИКОВ
НАСТРОЙКА ОБОРОТОВ
- перейдите к списку коэффициентов
КАРБЮРАТОРНЫЙ или
ИНЖЕКТОРНЫЙ ДВИГАТЕЛЬ
Возможные коэффициенты тахометра -
соответствующие числу искр на оборот двигателя
- выберите соответствующий
автомобиля.
коэффициент (см. таблицу)
- подтвердите
Настройка -> Настройки компьютера ->
Коррекция импульсных -> Настройки оборотов
В открывшемся окне, в строке Режим должен
отображаться режим Карбюратор.
Компьютер отобразит значение коэффициента.
Режим установлен по умолчанию, если режим
был изменен, то: - выберите строку - Режим
и -выберите и установите - Карбюратор.
ДВУХТАКТНЫЙ ДВИГАТЕЛЬ
без распределителя
1 :1
двухцилиндровый
с распределителем
2 :1
ЧЕТЫРЕХТАКТНЫЙ ДВИГАТЕЛЬ
с распределителем
число
цилиндров
2
3
4
5 6
7
8
коэффициент
1 :1
3 :2
2 :1
5 :2 3 :1
7 :2 4 :1
без распределителя
со сдвоенными катушками
1 :1
без распределителя
с раздельными катушками
1 :2
36
