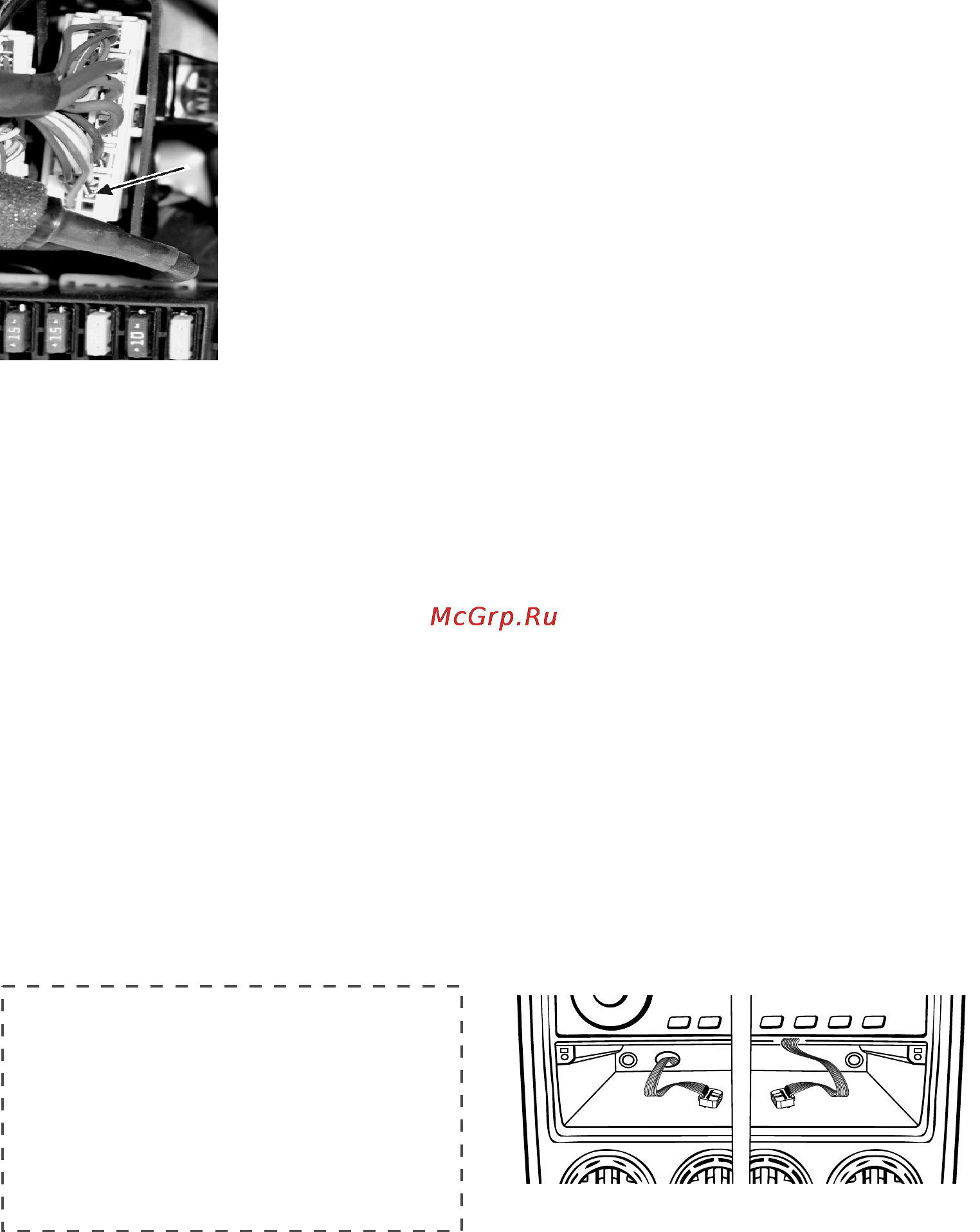

В автомобилях Daewoo
Lanos, Chevrolet Lanos
разъем находится у левой
ноги водителя рядом с
блоком предохранителей.
Контакт “19”, провод
черный с белой полосой -
датчик бака. Рис. 3.27.
ода
непосредственно к датчику уровня топлива.
Датчик уровня топлива обычно расположен под
задним сидением или в заднем крыле автомобиля.
После подключения к датчику уровня топлива
необходимо произвести калибровку бака.
Подключение термодатчика
ТЕРМОДАТЧИК (двойной провод с капсулой
термодатчика на конце) - крепится с внешней
стороны автомобиля, в месте хорошо обдуваемом
воздухом, например, под передним бампером.
Внимание! Автомобильный бортовой
компьютер является сложным электронным
прибором, поэтому при проведении
ремонтных работ, связанных со сваркой, работ,
связанных с отключением аккумулятора,
необходимо отключать провод питания
прибора. Следите за состоянием аккумулятора
автомобиля. При значительном разряде
батареи (менее 6 В) может произойти сброс
установленных значений.
Калина в разъеме комбинации приборов,
розовый провод, контакт “27”
Нива-Шевроле - в красном разъеме комбина-
ции приборов, розовый провод, контакт “10”
ГАЗ 3110, 31105, 3102, Газель, Соболь - в белом
разъеме ХР 1 комбинации приборов, контакт “5”.
Информацию о расположении провода датчика
уровня топлива в панели приборов других
автомобилей уточните в документации к
автомобилю.
Также возможно подключение пров
12
Рис. 3.27
III. УСТАНОВКА ПРИБОРА
Проложите шлейф и провода, обеспечив их
надежную изоляцию от корпуса автомобиля.
Располагайте провода возможно дальше
от высоковольтных проводов и сильно
нагревающихся узлов автомобиля.
Вытащите магнитолу, проложите
шлейф от компьютера через отделение для
магнитолы и выведите на необходимую длину.
П аккуратно подогните
шлейф внутрь
После того как все провода будут подключены,
подсоедините шлейф, рис. 2.1.
Внимание! На разъемах шлейфа есть ключ
(выступ), необходимо подключить один из
разъемов шлейфа ключом, в соответствии
с обозначением, к коннектору диагностической
колодки, другой разъем шлейфа подключить
к бортовому компьютеру.
Проверьте работоспособность прибора. После
проверки отсоедините шлейф.
Установите бортовой компьютер в автомобиль:
ВАЗ 2110 с европанелью
1. Вытащите перчаточный ящик.
2. Выведите шлейф через отверстие
перчаточного ящика.
3. Подсоедините шлейф к компьютеру.
4. Установите бортовой компьютер в
отсек перчаточного ящика.
LADA PRIORA
Бортовой компьютер устанавливается в отсек
на передней консоли, расположенный под
отсеком для магнитолы.
1. Снимите крышку отсека с надписью “Open”,
освободите отсек.
2. Проложите и выведите в отсек шлейф для
подключения бортового компьютера, это можно
сделать двумя способами:
Вариант 1. Просверлите отверстие на задней
стенке ящика, по размеру разъема на шлейфе,
выведите шлейф через отверстие, см. рис. 3.1.
Вариант 2.
ри установке компьютера
отсека, см. рис. 3.2.
Рис. 3.1 Рис. 3.2
ВАРИАНТЫ ПРОКЛАДКИ ШЛЕЙФА:
