10. После того, как все элементы крепления
компьютера установлены, подсоедините
12. Установите компьютер в отсек, вместо
перчаточного ящика. Штатные отверстия через
которые крепился перчаточный ящик и
крепежные отверстия на кронштейнах, должны
совпадать.
13. Закрепите кронштейны штатными винтами.
14. Установите на место заглушки передней
консоли.
LACETTI
Дисплей устанавливается в отсек перчаточного
ящика в передней консоли, расположенный под
отсеком для магнитолы.
1. Снимите рамку передней консоли, подденьте
плоской отверткой и потяните рамку консоли на
себя, при этом проследите, чтобы не потерялись
фиксаторы.
2. Выкрутите штатные винты крепления
перчаточного ящика, винты расположены по
бокам от ящика, рис. 3.25.
шлейф к
бортовому компьютеру.
11. Проверьте работоспособность бортового
компьютера.
СHEVROLET
КОНСОЛЬ:

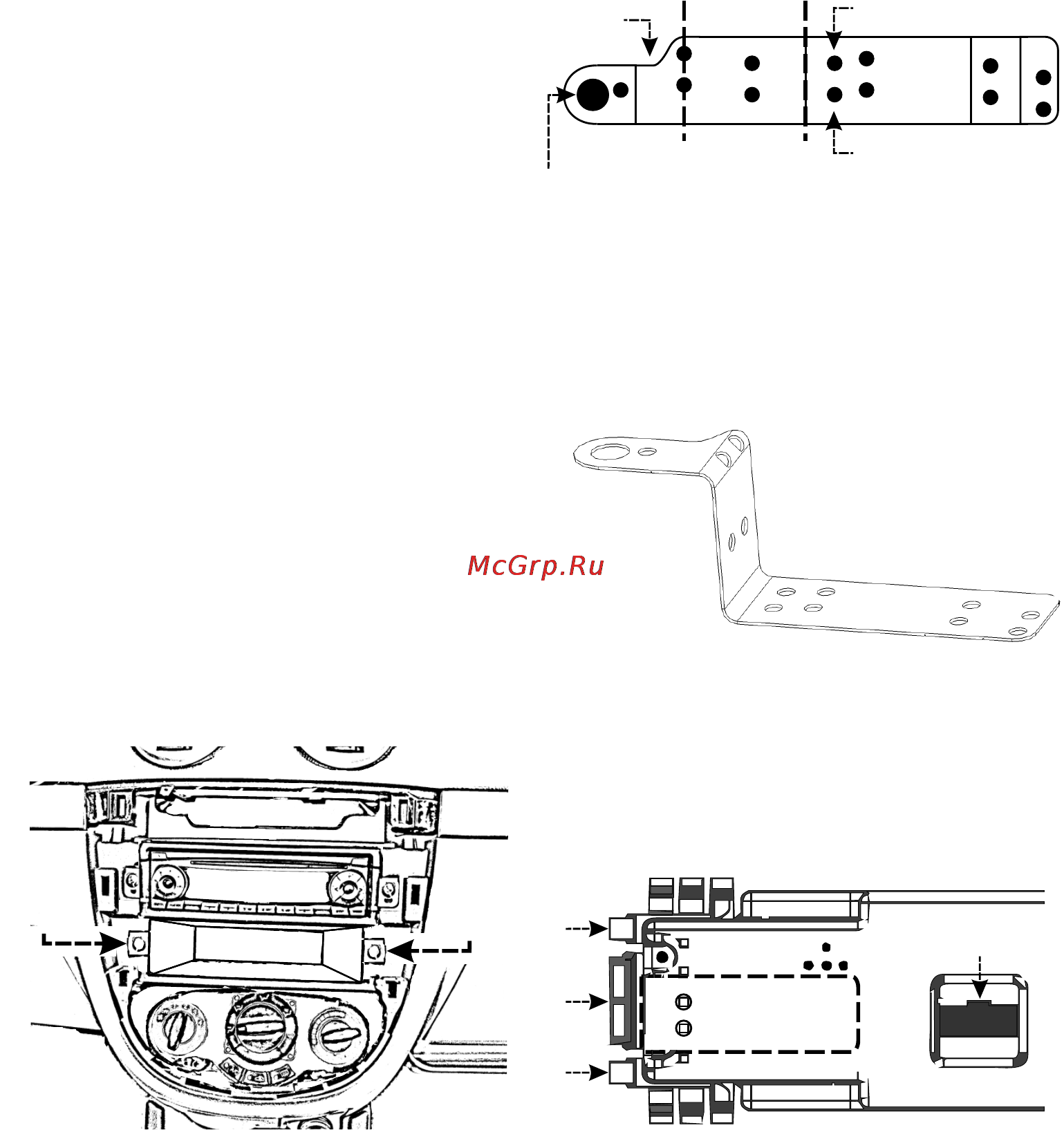

Рис. 3.25
штатный
винт
штатный
винт
18
3. Вытащите перчаточный ящик.
4. Выведите шлейф бортового компьютера в
отсек.
5. Бортовой компьютер устанавливается на
кронштейнах. Кронштейн, внешний вид
которого приведен на рис. 3.26, представляет
собой металлическую пластину.
6. Согните пластины по линиям сгиба, рис. 3.26,
так, как показано на рисунке 2.27. Учитывайте,
что кронштейны будут устанавливаться один с
правой, другой с левой стороны, сгибайте их в
противоположные стороны (зеркально).
7. На задней панели компьютера необходимо
отломать с боковых сторон угловые упоры
и центральные защелки, как показано на
рисунке 3.28.
КРОНШТЕЙН:
Рис. 3.26
линии сгиба
вырез
отверстие для
крепления
в автомобиле
отверстие для
крепления к БК
отверстие для
крепления к БК
Рис. 3.27
КРОНШТЕЙН:
КОРПУС ПРИБОРА ВИД СЗАДИ:
Рис. 3.28
3
4
отверстия
крепления
кронштейна
для
1
2
5
удалить
динамик
ключ на
разъеме
шлейфа
