DAEWOO SENS,
DAEWOO LANOS,
CHEVROLET LANOS,
ZAZ CHANCE
СМЕНА ПЕРЕДНЕЙ ПАНЕЛИ БОРТОВОГО
КОМПЬЮТЕРА
В автомобили Daewoo Sens, Lanos; Chevrolet
Lanos устанавливается бортовой компьютер с
узкой передней панелью. Перед установкой
необходимо сменить переднюю панель бортового
компьютера.
1. Выкрутите четыре самореза, распо
широкой
передней панели, в узкую сменную панель.
Установите переднюю панель бортового 4.
компьютера.
Скрепите корпус компьютера саморезами.
5.
УСТАНОВКА БОРТОВОГО КОМПЬЮТЕРА
Бортовой компьютер устанавливается в отсек
перчаточного ящика в передней консоли,
расположенный под отсеком для магнитолы.
1. Выдвиньте подстаканник, подденьте
плоской отверткой и потяните рамку консоли
на себя, при этом проследите, чтобы не
потерялись фиксаторы, снимите рамку консоли.
2. Выкрутите штатные винты крепления
перчаточного ящика, винты расположены по
бокам от ящика, рис. 3.8.
ложенные
в углублениях задней панели компьютера.
Рис. 3.11.
2. Снимите переднюю панель бортового
компьютера.
3. Переставьте блок кнопок из снятой
КОНСОЛЬ:
Рис. 3.8
штатный
винт
штатный
винт
3. Вытащите перчаточный ящик.
4. Выведите шлейф бортового компьютера в
отсек.
5. Бортовой компьютер устанавливается на
двух кронштейнах.

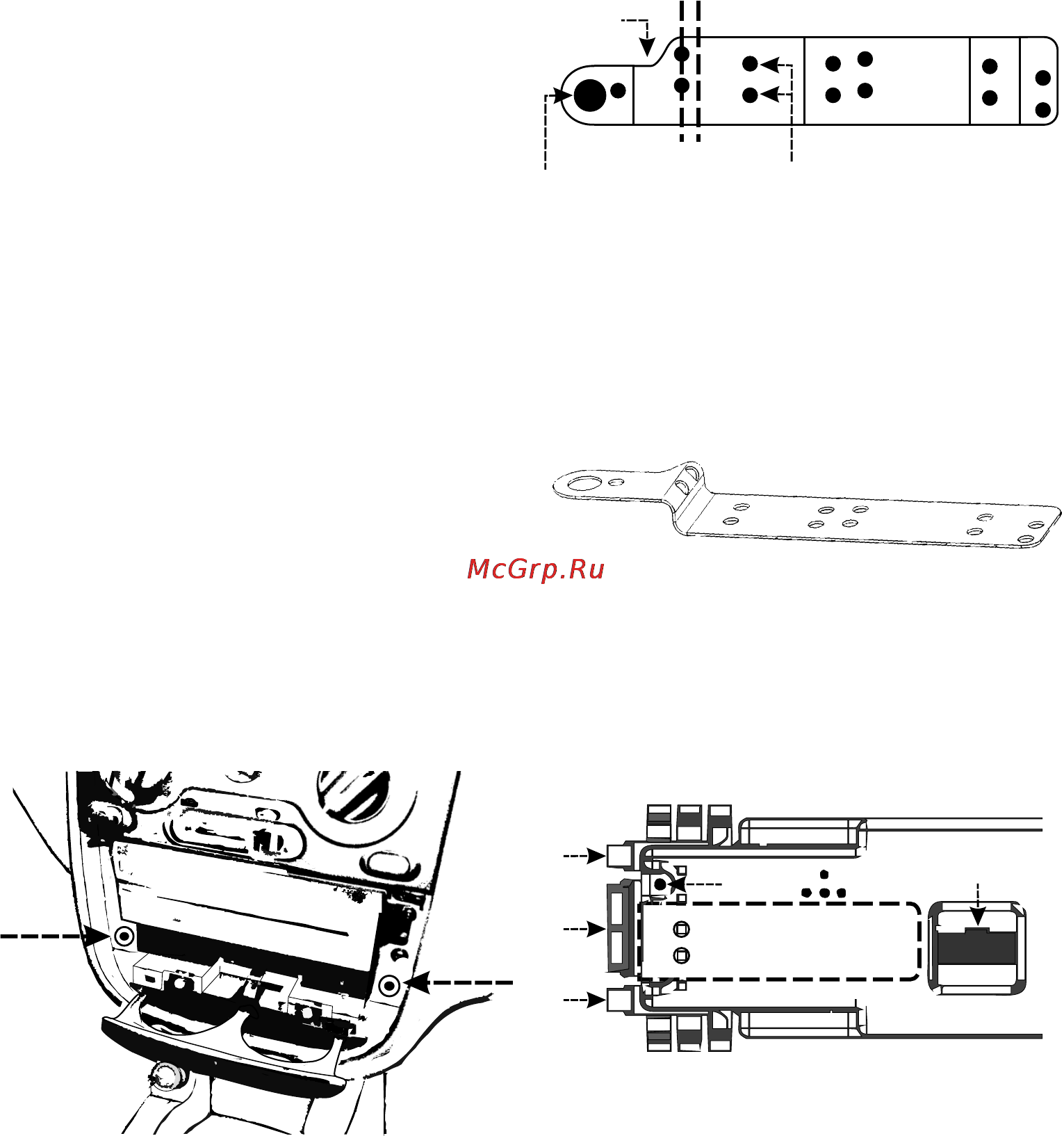

Кронштейн, внешний вид которого приведен
на рис. 3.9, представляет собой металлическую
пластину.
Согните пластины по линиям сгиба, рис. 3.9,
так, как показано на рисунке 3.10. Учитывайте,
что кронштейны будут устанавливаться один
с правой, другой с левой стороны, сгибайте их
в противоположные стороны (зеркально).
6. На задней панели бортового компьютера
необходимо отломать с боковых сторон угловые
упоры и центральные защелки, как показано на
рисунке 3.11.
7. Устанавливаются кронштейны, как показано
на рис. 3.12. Накладываем согнутый кронштейн
длинной стороной на заднюю панель бортового
КОРПУС ПРИБОРА ВИД СЗАДИ:
Рис. 3.11
3
4
отверстия
крепления
кронштейна
для
1
2
5
удалить
динамик
саморез
ключ на
разъеме
шлейфа
отверстия для
крепления к БК
линии сгиба
вырез
отверстие для
крепления
в автомобиле
КРОНШТЕЙН:
Рис. 3.9
Рис. 3.10
КРОНШТЕЙН:
14
