компьютера, часть с большим круглым
отверстием приподнята. При этом фигурный
вырез кронштейна должен быть обращен в
сторону динамика. Рис. 3.11 и рис. 3.12.
8. На задней панели компьютера с боковых
сторон находится по пять отверстий.
Прикручиваем кронштейн саморезами через
пару ближайших к сгибу крепежных отверстий,
в отверстия “3” и “4” на задней панели
компьютера, (считая от той стороны, ближе к
которой расположен динамик), рис. 3.11. Таким
же образом прикручиваем второй кронштейн
с другой стороны. Рис. 3.12.
9. После того, как все элементы крепления
компьютера установлены, подсоедините шлейф
к бортовому компьютеру.
10. Установите бортовой компьютер в отсек,
вместо перчаточного ящика. Штатные отверстия
через которые крепился перчаточный ящик и
крепежные отверстия на кронштейнах, должны
совпадать.
11. Закрепите компьютер штатными винтами.
Установите на место рамку передней
12.
консоли.

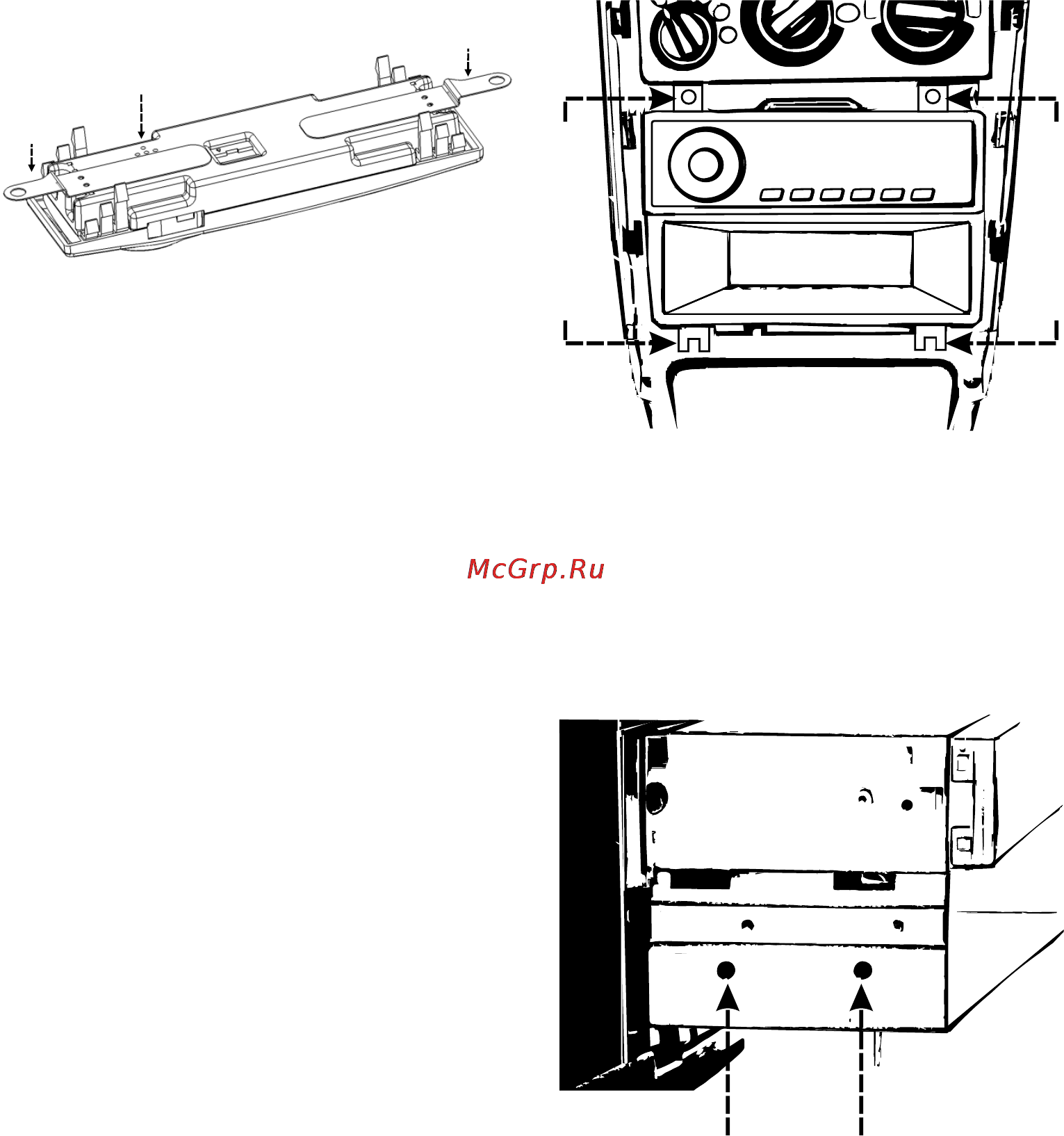

БОРТОВОЙ КОМПЬЮТЕР
С КРОНШТЕЙНАМИ:
Рис. 3.12
динамик
вырез
вырез
15
DAEWOO NEXIA
Бортовой компьютер устанавливается в отсек
перчаточного ящика в передней консоли,
расположенный под отсеком для магнитолы.
1. Снимите рамку консоли, подденьте плоской
отверткой и потяните рамку на себя.
2. Открутите четыре штатных винта, рис. 3.13,
удерживающие металлический блок с
отделениями для магнитолы и перчаточного
ящика.
3. Выдвиньте вперед металлический блок.
Рис. 3.14.
4. С двух сторон блока открутите винты
крепления пластмассового перчаточного ящика.
Рис. 3.14.
КОНСОЛЬ:
Рис. 3.13
штатные винты
штатные винты
БЛОК В КОНСОЛИ ВИД СБОКУ:
Рис. 3.14
крепежные
отверстия
