8. Устанавливаются кронштейны, как показано
на рисунке 3.29. Накладываем согнутый
кронштейн длинной стороной на заднюю панель,
часть с большим круглым отверстием приподнята.
При этом фигурный вырез кронштейна должен
быть обращен в противоположную от динамика
сторону. Рис. 3.28 и рис. 4.29.
9. На задней панели бортового компьютера с
боковых сторон находится по пять отверстий.
Прикручиваем кронштейн саморезами через пару
ближайших к сгибу крепежных отверстий, в
отверстия “3” и “4” на задней панели, рис. 4.28.
Таким же образом прикручиваем второй
кронштейн с другой стороны. Рис. 4.29.
10. После того, как все элементы крепления
компьютера установлены, подсоедините
12. Установите бортовой компьютер в отсек,
вместо перчаточного ящика. Штатные отверстия
через которые крепился перчаточный ящик и
крепежные отверстия на кронштейнах, должны
совпадать.
Закрепите компьютер штатными винтами.
1
3
.
Установите на место рамку передней
14.
консоли.
шлейф к
бортовому компьютеру.
11. Проверьте работоспособность бортового
компьютера.

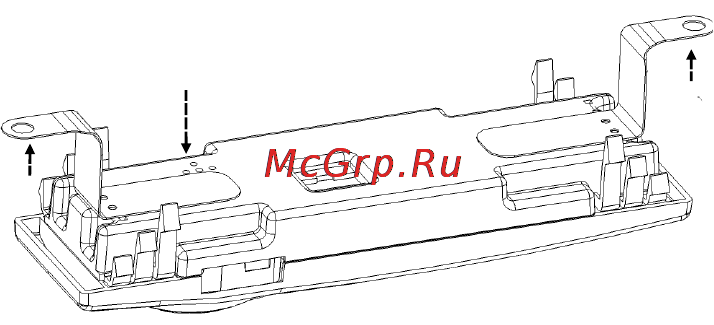

КОРПУС ПРИБОРА
С КРОНШТЕЙНАМИ:
Рис. 3.29
динамик
вырез
вырез
19
IV. НАСТРОЙКА ПРИБОРА
Подключите прибор согласно инструкции.
При подаче напряжения на дисплее появится
заставка.
Для корректной работы прибора необходимо
сделать следующее:
Настройка прибора в инжекторных
авт
Настройки ->
->
Пункт
Параметры -> установить параметр Вольтметр.
Пункт Настройки -> ->
Напряжение. Поправка аналоговых датчиков
3. Установить точное время. Пункт Настройки ->
Установка даты и времени
4. Выбрать стандартную кривую
или откалибровать бак. Пункт Настройки ->
-> Калибровка бака
5. Проверить мгновенный расход топлива. Пункт
Параметры-> установить параметр Мгновенный
расход топлива.
При необходимости провести калибровку.
Пункт Настройки -> ->
Коррекция ЭБУ -> Поправка расхода топлива.
Настройка прибора в автомобилях
с универсальным подключением
1. Определить тип двигателя. По инструкции в
пунктах: Настройки-> ->
Пункт
Параметры-> установить параметр Вольтметр
3. Установить точное время. Пункт Настройки ->
Установка даты и времени
4. Настроить тахометр.
Пункт Настройки -> ->
Коррекция импульсных -> Настройка оборотов
5. Подстроить датчик скорости.
Пункт Настройки -> ->
Коррекция импульсных -> Настройка скорости
6. Выбрать стандартную кривую
или откалибровать бак. Пункт Настройки ->
-> Калибровка бака
7. Если производилось подключение к электрон-
ной форсунке, то, при необходимости,
произвести корректировку расход топлива.
Пункт Настройки -> ->
Коррекция импульсных -> Настройка расхода
топлива.
омобилях работающих по протоколам
1. Определить тип двигателя, определить ЭБУ. По
инструкции в пунктах: Настройки
компьютера Выбор типа двигателя
автомобиля, Выбор ЭБУ и таблице Список
поддерживаемых ЭБУ
2. Проверить показания вольтметра.
Скорректировать, если необходимо.
Настройки компьютера
Настройки компьютера
Настройки компьютера
Настройки компьютера
Выбор типа двигателя автомобиля, Выбор ЭБУ
и таблице Список поддерживаемых ЭБУ
2. Проверить показания вольтметра.
Настройки компьютера
Настройки компьютера
Настройки компьютера
Настройки компьютера
