3. Бортовой компьютер устанавливается на
двух кронштейнах.

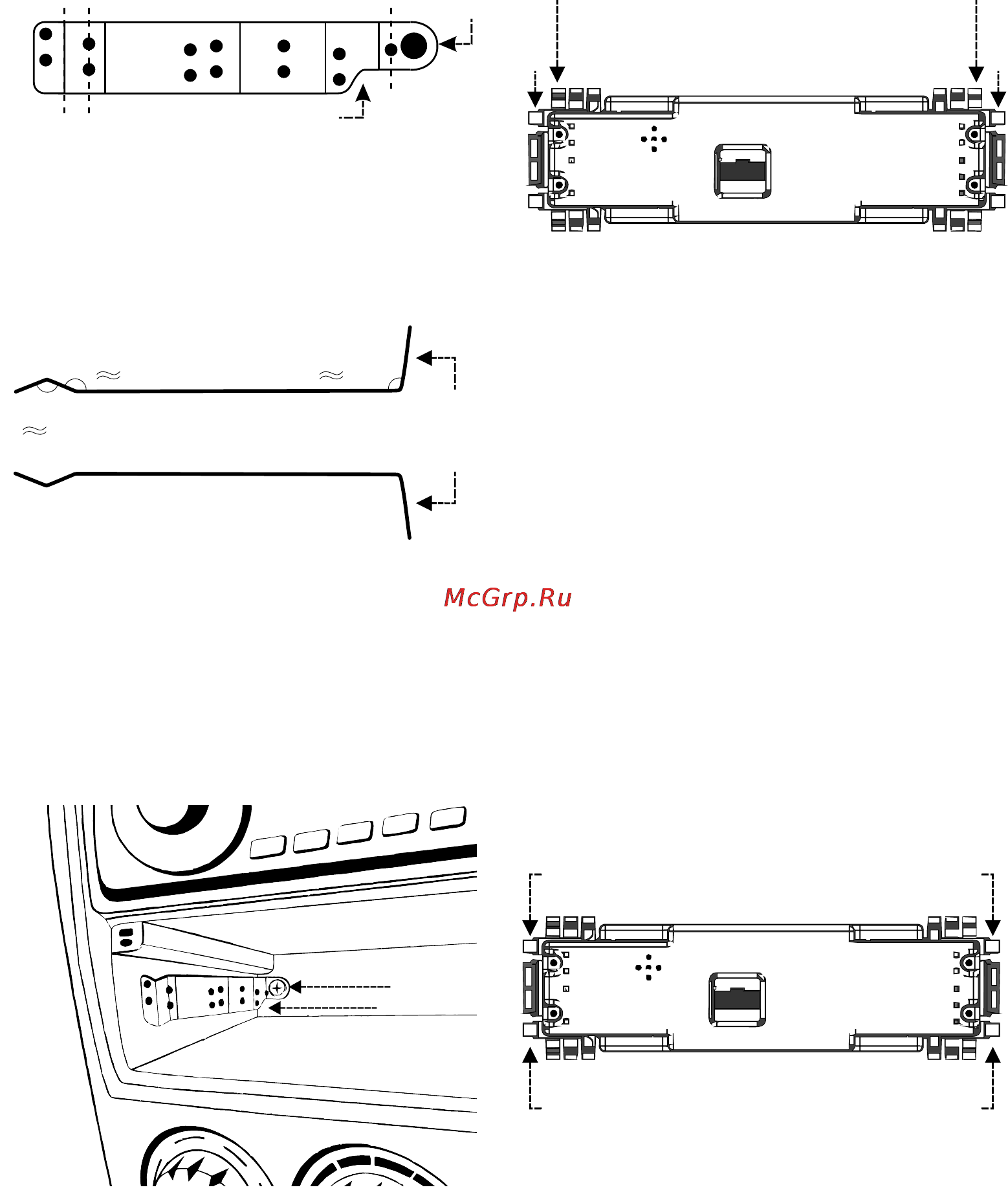

Кронштейн, внешний вид которого приведен
на рис. 3.3, представляет собой металлическую
пластину.
Согните пластины по линиям сгиба, рис. 3.3,
как показано на рисунке 3.4. Учитывайте, что
кронштейны будут устанавливаться один с
правой, другой с левой стороны, сгибайте их в
противоположные стороны (зеркально).
4. В глубине отсека, находятся крепежные
винты, выкрутите их.
5. Вставьте винты в крепежные отверстия
кронштейнов, прикрутите штатными винтами
кронштейны, установив их вдоль боковых стенок
отсека так, чтобы стороны с фигурными вырезами
были направлены вниз. См. рис. 3.5.
угол сгиба
100
О
угол сгиба
160
О
угол сгиба
140
О
крепежное
отверстие
крепежное
отверстие
Рис. 3.4
КРОНШТЕЙНЫ
ВИД СБОКУ:
Рис. 3.3
линия
сгиба
крепежное
отверстие
линия
сгиба
линия
сгиба
вырез
КРОНШТЕЙН:
Рис. 3.5
УСТАНОВКА КРОНШТЕЙНА:
штатный винт
вырез
13
6. На задней панели бортового компьютера
необходимо выломать четыре крайних угловых
элемента (упоры и защелки), с той стороны,
ближе к которой расположены отверстия
динамика, как показано на рисунке 3.6
7. После того, как все элементы крепления
компьютера установлены, подсоедините шлейф к
бортовому компьютеру, рис. 3.6
Установите бортовой компьютер в отсек.
8.
ГАЗ
Бортовой компьютер устанавливается в отсек
передней консоли, расположенный рядом
с отсеком для магнитолы.
1. Снимите заглушку отсека.
2. На задней панели бортового компьютера
необходимо выломать четыре крайних угловых
упора, как показано на рисунке 3.7.
3. Подсоедините шлейф.
4. Установите бортовой компьютер в отсек.
Рис. 3.6
удалить
удалить
удалить
удалить
динамик
БОРТОВОЙ КОМПЬЮТЕР
ВИД СЗАДИ:
Рис. 3.7
динамик
БОРТОВОЙ КОМПЬЮТЕР
ВИД СЗАДИ:
удалитьудалить
удалитьудалить
