I. НАЗНАЧЕНИЕ
Автомобильный бортовой компьютер БК-61
предназначен для оперативного контроля работы
основных узлов автомобиля и предназначен
для установки в любом удобном месте на
автомобили, оснащенные инжекторным
двигателем с электронным блоком управления:
ВАЗ семейств: Классика, 2108, 2109, 21099,
2110-2112, 2113-2115, Нива, Шевроле-Нива,
Калина, Приора, Ларгус
ГАЗ: Газель, Баргузин, Соболь
УАЗ: классический, Hunter, Патриот
ИЖ ОДА; ЗАЗ Cлавута, Таврия
DAEWOO Sens, Espero, Leganza
DAEWOO Nexia, Nubira, Lanos и
CHEVROLET Lanos до 2008 г. выпуска
А также устанавливается и подключается к
датчикам на автомобили отечественного и
иностранного производства, оснащенные
карбюраторным, инжекторным или дизельным
двигателем (без кодов ошибок).
ОСОБЕННОСТИ БК - 61 CAN
3
Установка и подключение:
wУстанавливается в штатное 1-DIN место
wВыносной датчик температуры
wЭнергонезависимая память
Дисплей:
тахометра, спидометра и т.п.
wЯркая многоцветная подсветка имеющая
несколько ступеней регулировки яркости
Управление:
wРусскоязычный интерфейс и удобная
система навигации
wИндикация выхода параметров за границы
диапазона
wМатричный дисплей
wВозможность отображения стрелочных
часов,
RENAULT LOGAN
II. ПОДКЛЮЧЕНИЕ ПРИБОРА
Для подключения автомобильного бортового
компьютера Вы можете обратиться на станцию
технического обслуживания или подключить
прибор самостоятельно.
Внимательно ознакомьтесь с руководством по
самостоятельной установке прибора.
ВНИМАНИЕ!
Операцию установки прибора следует
выполнять при отключенной
аккумуляторной батарее.
Проложите провода, обеспечив их надежную
изоляцию от корпуса автомобиля. Располагайте
провода возможно дальше от высоковольтных
проводов и сильно нагревающихся узлов
автомобиля.
После того, как все провода в автомобиле будут
подключены, подсоедините кабель (черный)
к бортовому компьютеру.
Зеленый
Желтый
Синий
Оранжевый
Розовый
Черный
Красный
Белый
Термо-
датчик

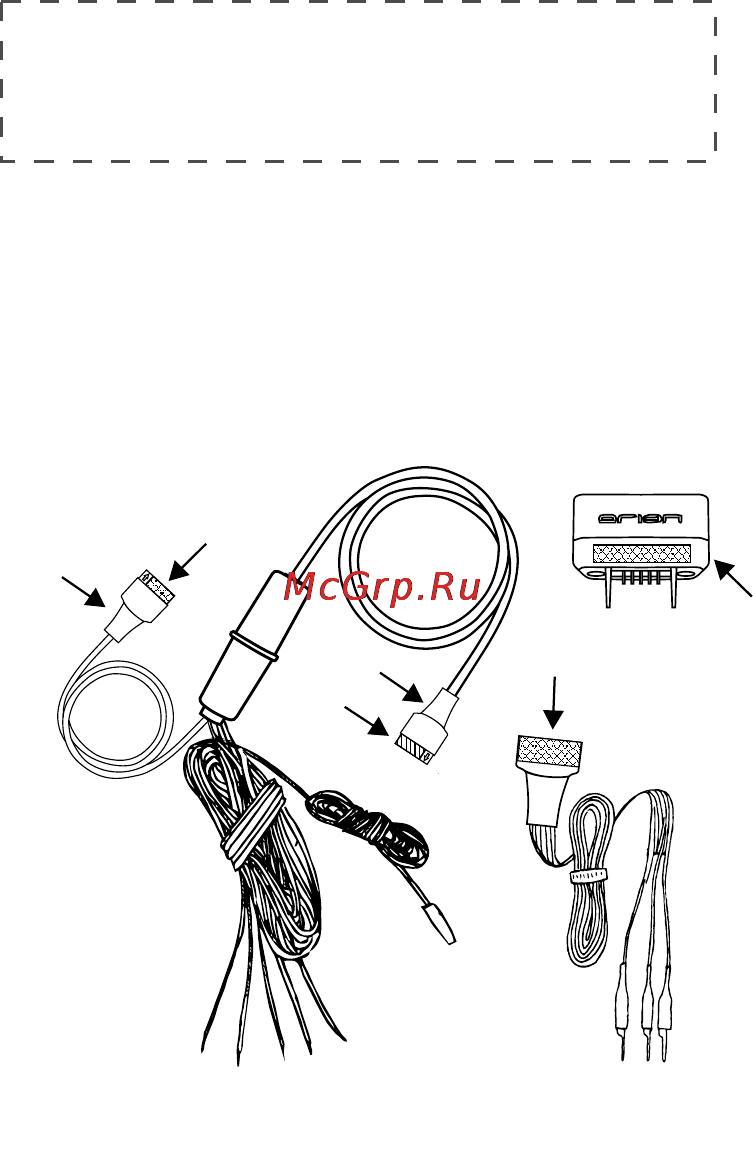

Провода подключения, коннектор OBD II
Рис. 3.1
Внимание! На разъеме кабеля (красный) есть
наклейка (маркер), его необходимо подключать к
коннектору OBDII или переходнику со
штырьками, наклейкой вверх, в соответствии с
наклейкой на коннекторе/переходнике, как
указано на рис. 3.1.
Внимание! На разъеме кабеля (черный) есть
наклейка (маркер),его необходимо подключить к
бортовому компьютеру наклейкой вверх.
красный
метка
метка
метка
метка
черный
коннектор OBDII
переходник
с одиночными
контактами
