Orion БК-61 CAN [8/68] Рис 3
![Orion БК-61 CAN [8/68] Рис 3](/views2/1200977/page8/bg8.png)

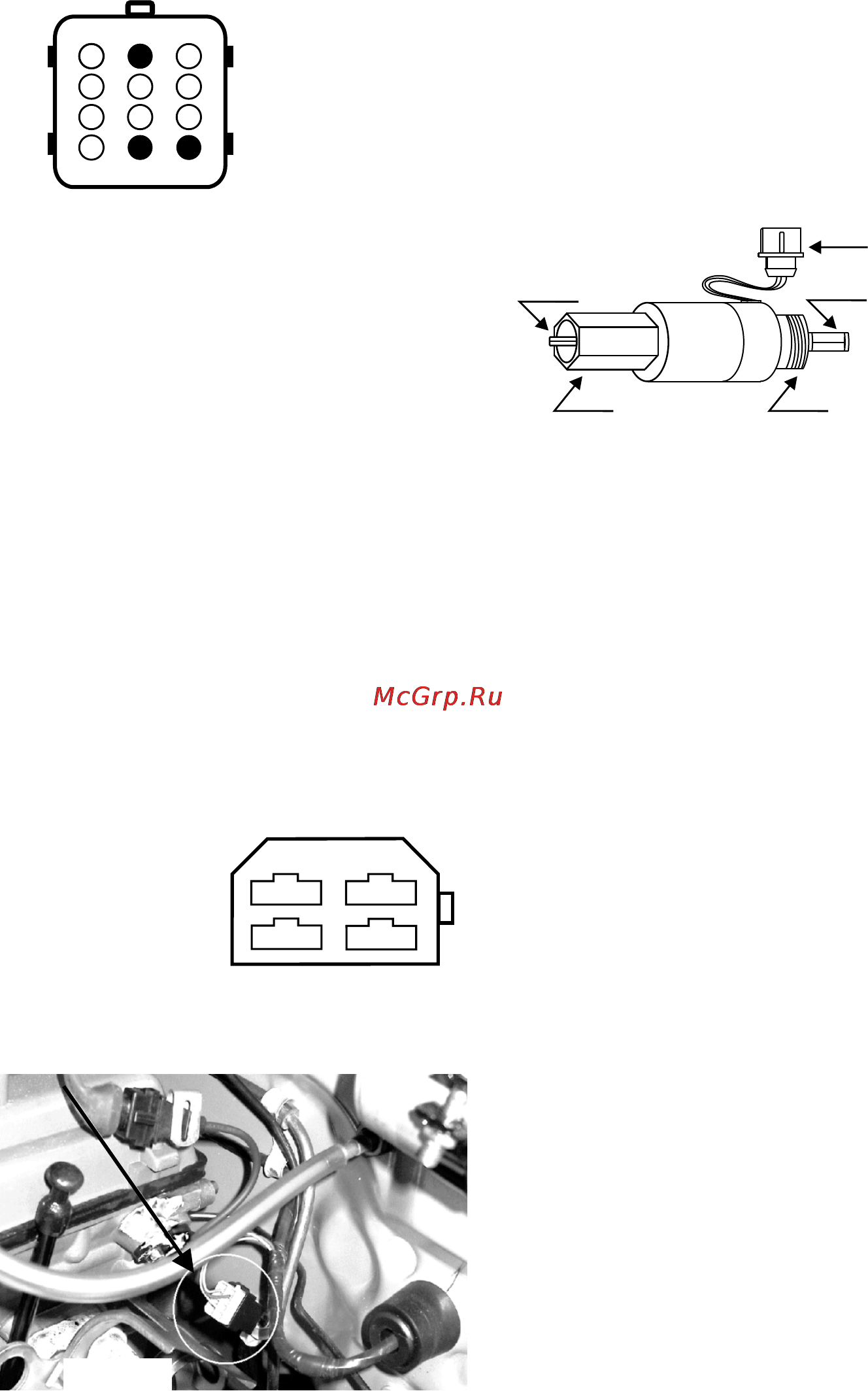

КОНТАКТ С ЧЕРНЫМ КЕМБРИКОМ -
подсоедините к корпусу автомобиля или
контакту “12” диагностической колодки, рис. 3.8.
КОНТАКТ С КРАСНЫМ КЕМБРИКОМ -
подключите к цепи “+12 В”, защищенной
предохранителем, или контакту “2” диагности-
ческой колодки, рис. 3.8.
Внимание! На автомобилях “Соболь”, “Газель”
выпущенных после 2001 г., напряжение на
контакт “2” приходит после замка зажигания.
Для правильной работы компьютера необходимо
провод, идущий к контакту, подсоединить к
цепи, постоянно соединенной с аккумулятором.
КОНТАКТ С БЕЛЫМ КЕМБРИКОМ -
подключите к цепи К-линии диагностики: к контакту
“11” диагностической колодки , рис. 3.8.
ЗЕЛЕНЫЙ ПРОВОД подключается к контактам
датчика скорости, рис. 3.9.
На проводе идущем от контакта датчика скорости
(желтый или зеленый провод) зачистите 5 мм.
Подключите методом скрутки зеленый провод от
компьютера к зачищенному проводу датчика
скорости. 1-контакт датчика скорости. Место
соединения заизолируйте.
Колодка датчика скорости для а/м ГАЗ
расположена, рядом с отверстием для прокладки
кабеля, около рулевой колонки, рис. 3.10.
(К- линия)
8
Контакт 2: +12 В
Контакт 11: К-линия
Контакт 12: Масса или
зажигание
ДИАГНОСТИЧЕСКАЯ
КОЛОДКА ВИД СВЕРХУ:
98
7
6
5
4
3
2
1
12
11
10
Рис. 3.8
Рис. 3.10
ДАТЧИК СКОРОСТИ
КОЛОДКА (МАМА)
1
3
2
4
Рис. 3.9
В
В
Рис. 3.11.
РОЗОВЫЙ ПРОВОД и
ТЕРМОДАТЧИК - подключите согласно
инструкции в пункте Подключение синего,
розового проводов и термодатчика.
ЖЕЛТЫЙ ПРОВОД, ОРАНЖЕВЫЙ ПРОВОД
при подключении не используются.
а/м ГАЗЕЛЬ колодка датчика скорости
расположена над педалью газа (зеленый провод).
а/м УАЗ Патриот провод датчика скорости
проходит в центральной консоли около рычага
переключения передач (черно-белый провод).
Если на автомобиле не установлен датчик
скорости, то можно приобрести (по месту продажи
автозапчастей, на авторынках и т.д.) проходной
датчик скорости (имеющий 6 или 10 имп./об.).
Установить его в штатное место для датчика
скорости.
Датчик скорости накручивается на коробку
передач вместо тросика так, чтобы четырехгранник
вошел в зацепление с выходом скорости. На винт
накручивается тросик спидометра. Контакты “+” и
“-” колодки датчика скорости необходимо
подключить к бортовой проводке.
СИНИЙ ПРОВОД,
вал
вал
разъем
подключения
гайка
винт
Рис. 3.11
ДАТЧИК СКОРОСТИ
После того, как все провода в автомобиле будут
подключены, КАБЕЛЬ с двумя разъемами,
подсоедините к бортовому компьютеру, черным
разъемом в соответствии с меткой, .рис. 3.2
