Orion БК-61 CAN [54/68] Настройка оповещения
![Orion БК-61 CAN [54/68] Настройка оповещения](/views2/1200977/page54/bg36.png)

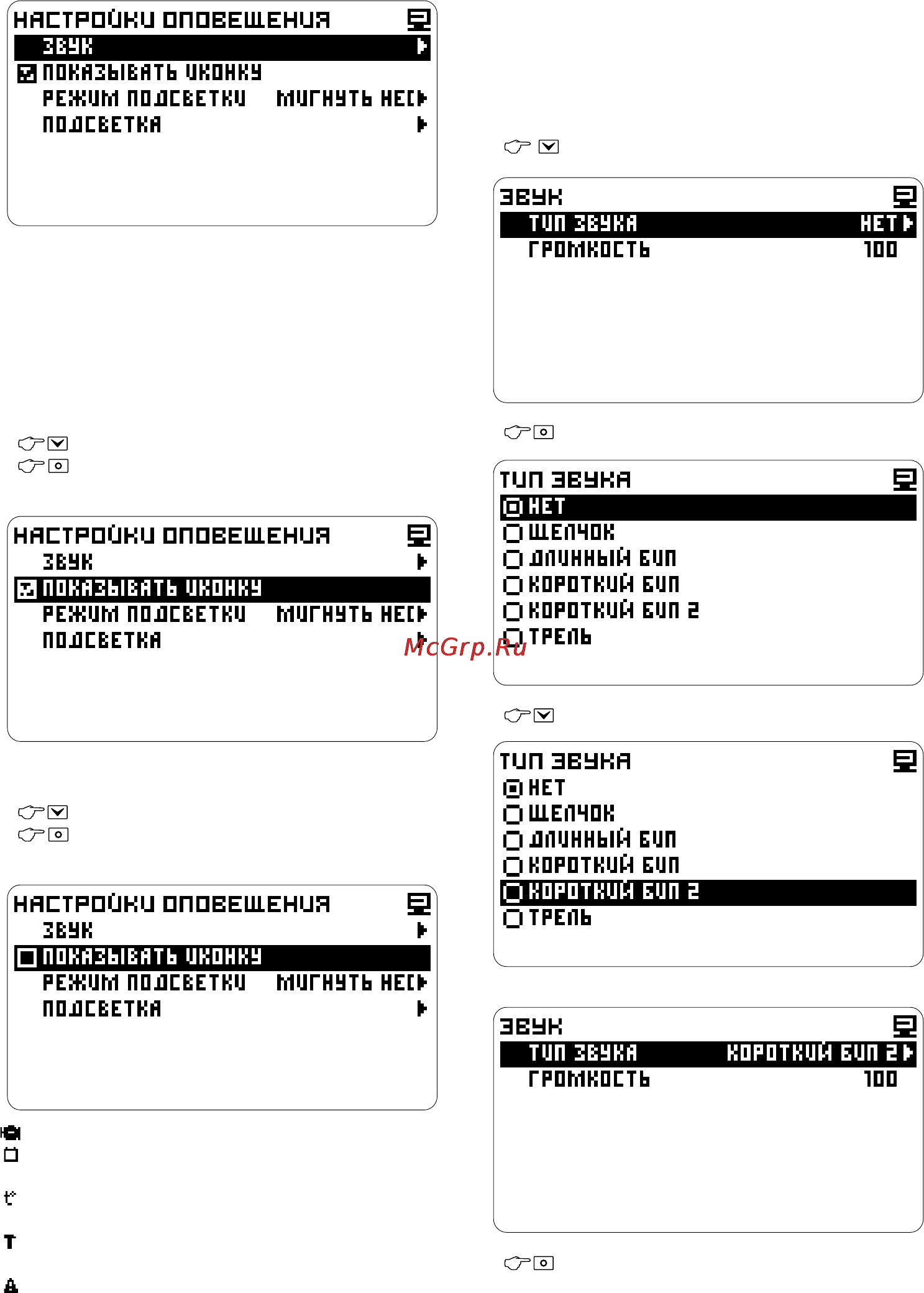

НАСТРОЙКА ЗВУКОВОГО
НАСТРОЙКА ОПОВЕЩЕНИЯ
СООБЩЕНИЯ
Тип звука
НАСТРОЙКА ИНДИКАЦИИ
Включение и выключение индикации символа
параметра вышедшего за границы диапазона.
- есть ошибки ЭБУ
- параметр “Напряжение АКБ”
вышел за пределы установленных норм
- параметр “Температура двигателя”
вышел за предел установленных норм
- истек один из заданных параметров
“Пробег до ТО”
- предупреждение о выходе параметров
за установленные нормы
Настройка -> Настройки компьютера ->
Предупреждения -> Настройки оповещения
-> Звук
- выделите строку Тип звука
Настройка -> Настройки компьютера ->
Предупреждения -> Выбрать параметр ->
Настройки оповещения
- перейдите к списку
- выделите строку Показывать иконку
- включите отображение символа,
поставив галочку
- выберите звуковой сигнал
Настройка -> Настройки компьютера ->
Предупреждения -> Настройки оповещения
- выделите строку Показывать иконку
- выключите отображение символа,
сняв галочку
- подтвердите
54
