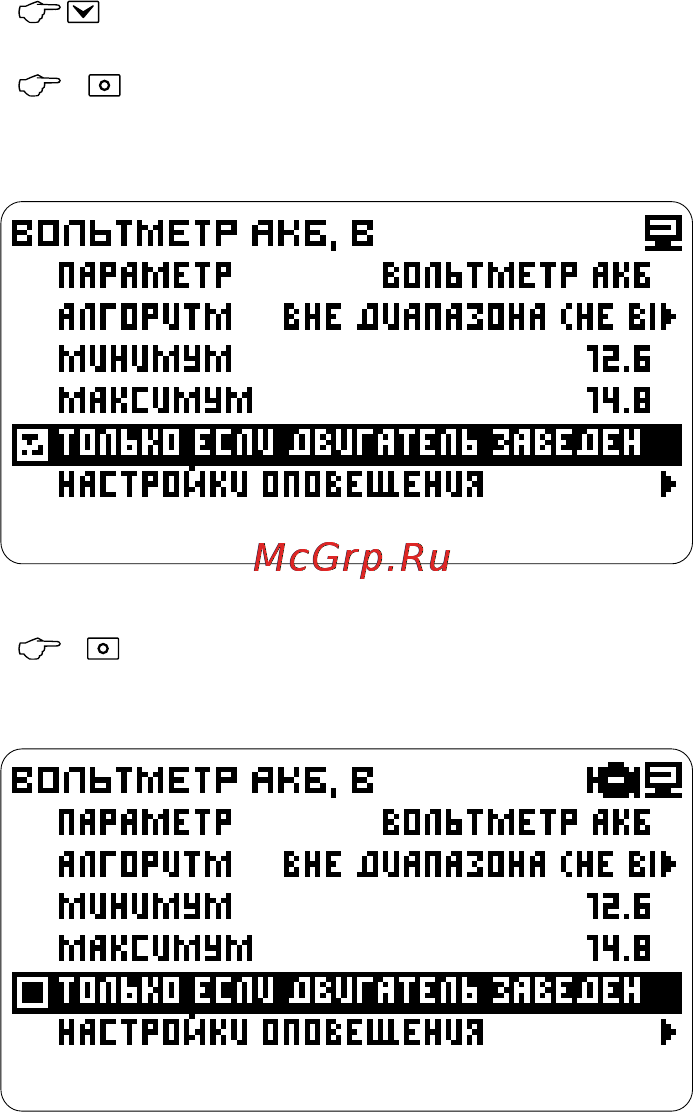

Установите верхнюю границу диапазона,
аналогично установке нижней границы, выбрав
строку Максимум.
Дополнительные условия
Выберите условие срабатывания оповещения:
- выделите строку
Только если двигатель заведен
- поставьте галочку, чтобы включить
режим. Предупреждение срабатывает, если
заведен двигатель.
или
- снимите галочку, чтобы выключить
режим
Перейдите к настройке оповещения, см. пункт
Настройка оповещений.
53
